Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.

2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 1
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 2
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 3
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 4
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 5
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 6
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 7
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 8
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 9
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 10
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 1
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 2
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 3
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 4
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 5
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 6
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 7
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 8
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 9
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 10

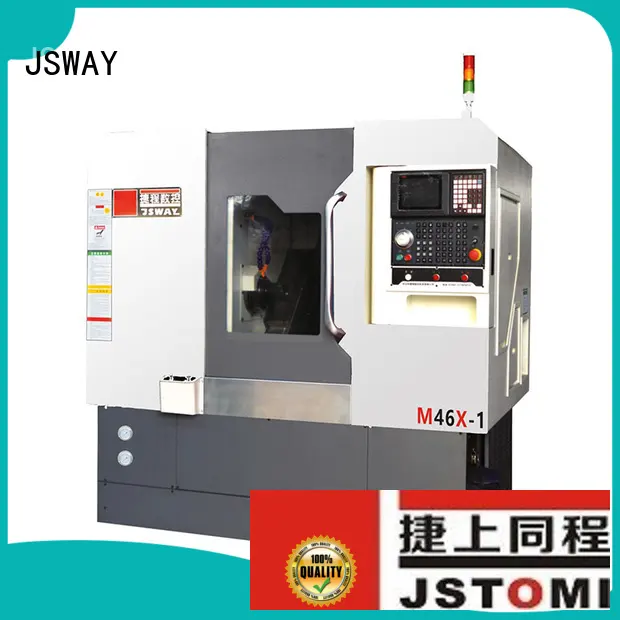

2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio

Marca:
JSWAY
Lugar de origen:
Porcelana
Número de modelo:
CFG46X/M46X
Certificación:
CE/ISO
Disponibilidad OEM/ODM:
NO
Tiempo de entrega:
25Días
Transporte:
Por mar/tren
Capacidad de suministro:
150 juegos/mes
MOQ:
1colocar
Condiciones de pago:
L/C, T/T,
consulta
Término del precio
EXW FOB CIF
Plazo de pago
T/T L/C30\% depósito
MOQ
1 colocar
Puerto mas cercano
shenzhenguangzhouzhongshan
Ámbito de aplicación
Con una amplia aplicación, el proveedor de torno de CNC se puede utilizar en los siguientes aspectos. Jstomi se compromete a proporcionar a los clientes mecanizado CNC de alta calidad, así como soluciones únicas, integrales y eficientes.
  • 2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 11
Detalles del producto
Adheriendo al concepto de 'detalles y calidad que hacen logro', Jstomi trabaja duro en los siguientes detalles para hacer que el mecanizado CNC sea más ventajoso. Jstomi tiene talleres de producción profesionales y excelentes tecnologías de producción. El mecanizado CNC que producimos, en línea con los estándares nacionales de inspección de calidad, tiene una estructura razonable, rendimiento estable, buena seguridad y alta confiabilidad. También está disponible en una amplia gama de tipos y especificaciones. Las diversas necesidades de los clientes se pueden satisfacer por completo.
  • 2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 12
Ventajas de la empresa
1. Jsway Turning Tornhe se produce en función de los requisitos estrictos. Se procesa en una planta limpia y sin polvo, y se garantiza que los anillos estáticos y giratorios se tratarán sin impurezas.
2. El producto se fabrica con alta precisión para cumplir con los estándares de calidad establecidos por la industria.
3. Máquina herramienta CNC Zhongshan JSTOMI Co., Ltd. Proporciona a todos nuestros clientes los servicios que necesitan bajo un mismo techo.


2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 13
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 14



Ventajas principales del producto


2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 15


2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 16
Husillo de alta precisión con polea síncrona
Husillo tipo manguito original de Taiwán, con 3 frontales.&2 ejes radiales traseros de ultra alta precisión japoneses sin husillo<3um La precisión de indexación es ±0,015°
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 17
Herramienta de vida flexible
Las herramientas vivas pueden tener diferentes combinaciones y pueden realizar la mayoría de las perforaciones laterales o frontales simples.
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 18
Protector de seguridad para eje X/Z
Prueba completa y buena protección del tornillo lineal. & camino guía


2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 19
Mecanizado de eficiencia
Velocidad de movimiento más rápida del eje X/Z hasta 36 M/min (configuramos 30 M/min en fábrica) Puede ensamblar un alimentador automático de barras y un transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 20
Estructura de cama con base de fundición de una sola pieza.
Estructura inclinada de 45°, descarga suave de recortes. La base se procesa mediante fresado de pórtico de una sola vez, lo que garantiza la precisión de la máquina.
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 21
Motor de husillo
Motor síncrono Syntec + sensor de doble retroalimentación + anillo magnético Motor 5.5KW, alta precisión de indexación



parámetro de la máquina



PARAMETER





CFG46X

M46X







CAPACITY

Orificio del husillo

56MM

56 MM

máx. diámetro del material:

45MM

45 MM

Columpio máximo sobre la cama

280MM

350milímetro

máx. longitud de mecanizado

100MM

100 milímetro

máx. recorrido del eje X

720MM

850 milímetro

máx. recorrido del eje Z

280MM

330 milímetro

Eje X/Z de movimiento rápido

30 M/MIN

30 m/min

Precisión de reposición (x/z)

x≤0,007mm   z≤0,015 mm

x≤0,007mm   z≤0,015 mm





MOTOR

Servo motor

4.4KW

5,9/7,5 KW con anillo magnético

Eje de velocidad

3000R/MIN

5000 rpm/min

Servomotor del eje X

1.3KW

1.3KW

Servomotor del eje Z

1.3KW

1.3KW

Servomotor de herramienta viva

0.85/1.3KW

0.85/1.3KW

TOOLS

 Herramientas tipo pandilla

2-8

2-8



OTHERS

Capacidad instalada total

12 KW

12 KW

Tamaño

2025X1385X1910

2180X1623X1940

N.W.

2700KG

2950KG


MACHINING RANGE



Diámetro

Longitud

CFG46X

M46X

CFG46X

M46X

COLLET

4-45 mm

4-45 mm

5-100 mm

5-100 mm

CHUCK

4-160 mm

4-200 mm

5-100 mm

5-100 mm



Detalles de la figura



2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 22
Cobertura completa para la base.
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 23
Tanque de agua refrigerante independiente
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 24
Herramienta Lingving + perforación de alta presión.


2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 25
Base fundida
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 26
Anillo magnético y freno de husillo.
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 27
Herramienta de vida lateral


2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 28
Motor de husillo Syntec



Empaque y envío



Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.



¡Contáctenos y obtenga dos portabrocas gratis!

Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!

Dimensión de la máquina y dimensión del embalaje.


2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 29


2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 30
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 31
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 32
2018 Nuevo CFG46X/M46X Multi -eje pandilla Tipo de planta inclinada CNC Torning Tornio 33





Características de la empresa
1. Durante muchos años, Zhongshan Jstomi CNC Machine Tool Co., Ltd. se ha concentrado en la producción de torno de torno. Hemos ganado una rica experiencia en la industria.
2. La innovación tecnológica promueve el desarrollo de JSWAY.
3. Para llevar adelante 4 eje CNC Tornhe es la base de Zhongshan Jstomi CNC Machine Tool Co., Ltd. El trabajo. Máquina herramienta CNC Zhongshan JSTOMI Co., Ltd. Adhiérase al precio de la máquina CNC de 5 eje y haga un torno de CNC de 5 eje como su principio eterno. ¡Pregunte en línea!
Contáctenos
Damos la bienvenida a los diseños e ideas personalizados y es capaz de atender los requisitos específicos. Para obtener más información, visite el sitio web o contáctenos directamente con preguntas o consultas.
