Torno de 4 ejes, torno de bancada inclinada para torneado y fresado M46
Torno de 4 ejes, torno de bancada inclinada para torneado y fresado
Nuestros tornos de 4 ejes están diseñados para ofrecer flexibilidad y durabilidad. Podemos procesar tubos y ejes complejos con carga y descarga automática de piezas.
El torno CNC de 4 ejes es una máquina herramienta versátil que se utiliza en diversas industrias, como la automotriz, la aeroespacial, la médica y la manufacturera, para el mecanizado preciso de piezas y componentes cilíndricos complejos. Su capacidad para realizar operaciones de torneado, refrentado, taladrado, roscado, contorneado y perfilado lo convierte en un recurso esencial para las plantas de fabricación modernas que buscan precisión, eficiencia y versatilidad en sus procesos de producción.
Característica de Torno de 4 ejes
● Eje Z con husillo de avance de ±40mm, potente y de alta velocidad. ● Alta velocidad de mecanizado de hasta 6000 R/M, acabado extremadamente suave ● Mecanizado de alta precisión, mantiene casi la misma precisión tanto en máquina de frío como de calor | ● Protección completa dentro de la máquina con mayor espacio, resistente al agua y a las brocas. ● Alta velocidad de mecanizado de hasta 6000 R/M, acabado extremadamente suave ● Longitud de mecanizado de hasta 36 M/min |
Parámetros para torno de bancada inclinada de 4 ejes
M46X | ||
NC | TAIWÁN | SYNTEC |
Husillo en forma de S | JSWAY | A2-5/46 |
Servomotor | SYNTEC | 1300W |
Motor de husillo | SHANGHÁI SENLIMA | 11KW |
Tornillo de avance | HIWIN/PMI | C3, nivel PⅡ |
Cojinete | NSK,FAG | Nivel P4 |
parámetro | ||
Capacidad | Orificio del husillo | 56MM |
Diámetro máximo del material: | 45MM | |
Diámetro máximo de mecanizado | 350MM | |
Longitud máxima de mecanizado | 120MM | |
Recorrido máximo del eje X | 850MM | |
Recorrido máximo del eje Z | 300MM | |
Eje X/Z de movimiento rápido | 36M/MIN | |
Motor | Convertidor de frecuencia/Servomotor | 5.5KW |
Velocidad del husillo | 4500R/MIN | |
Servomotor del eje X | 1300W | |
Servomotor del eje Z | 1300W | |
Herramientas | Herramientas de tipo cuadrilla | 6--9 |
Herramienta en vivo | 1-2 | |
Otros | Tamaño | 2025X1385X1910 |
N.W. | 2700KG |

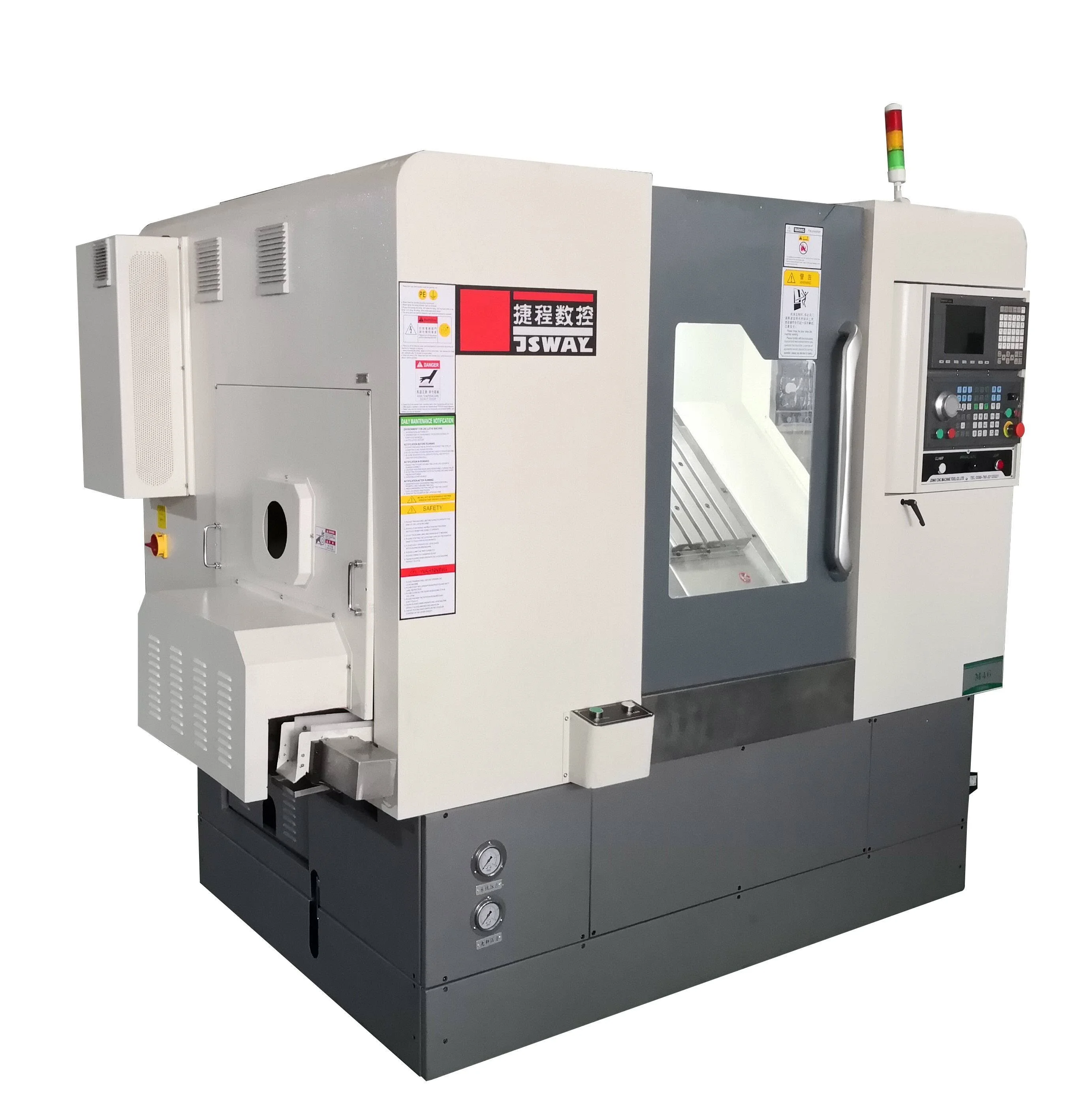

Fotos de torno CNC de 4 ejes
Un torno de 4 ejes ofrece un total de cuatro grados de libertad. Esto significa que tanto la herramienta como la pieza pueden moverse o girarse a lo largo de cuatro ejes.
El torno de 4 ejes con bancada inclinada combina las capacidades de un torno CNC estándar con ejes de movimiento adicionales para una mayor flexibilidad de mecanizado. A continuación, se detallan sus características y ventajas:
Diseño de bancada inclinada: Un torno de bancada inclinada presenta una bancada inclinada, generalmente de 30 a 45 grados con respecto al plano horizontal. Este diseño ofrece varias ventajas:
1. Evacuación de viruta mejorada: las virutas generadas durante el mecanizado se dirigen lejos del área de trabajo, lo que reduce el riesgo de acumulación de viruta y daños en la herramienta.
2. Mayor rigidez: la configuración del lecho inclinado mejora la rigidez y la estabilidad, lo que es crucial para lograr una alta precisión y acabado de la superficie.
Recomendado: este modelo tiene una gran perspectiva de mercado, se puede utilizar para mecanizar materiales duros como acero inoxidable, metales no ferrosos, etc.
¿Para qué se utiliza el torno CNC de 4 ejes?
● Industria automotriz: En el sector automotriz, los tornos de 4 ejes pueden fabricar con precisión componentes como ejes, engranajes, bujes y piezas hidráulicas.
● Industria electrónica: Los componentes electrónicos a menudo requieren un mecanizado preciso para conectores, carcasas y otras piezas. Los tornos CNC de 4 ejes pueden fabricar estos componentes con alta precisión y repetibilidad.
Fabricación de herramientas y matrices: Los fabricantes de herramientas y matrices utilizan tornos CNC de 4 ejes para producir moldes, matrices e insertos de herramientas con formas y perfiles complejos. Estas máquinas pueden mecanizar materiales endurecidos como acero para herramientas, carburo y cerámica, lo que las hace ideales para producir componentes de herramientas duraderos y de alta calidad.
● En diversas industrias manufactureras , se utilizan tornos de 4 ejes para producir una amplia gama de componentes, incluidas válvulas industriales, accesorios, cojinetes, bujes y piezas de máquinas personalizadas.
