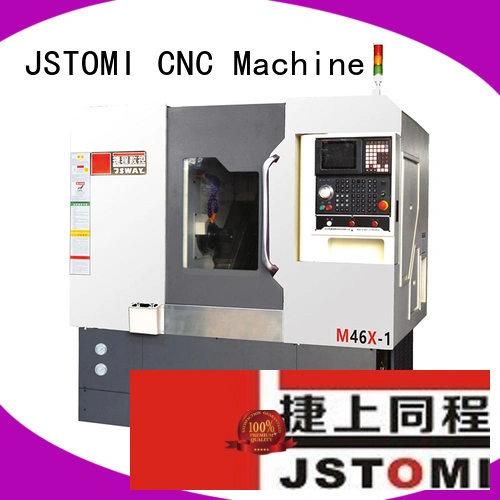

3 eje CNC Machine Machine Gang en línea para piezas de automóviles

Marca:
JSWAY
Lugar de origen:
Porcelana
Número de modelo:
CFG46X/M46X
Certificación:
CE/ISO
Disponibilidad OEM/ODM:
NO
Tiempo de entrega:
25Días
Transporte:
Por mar/tren
Capacidad de suministro:
150 juegos/mes
MOQ:
1colocar
Condiciones de pago:
L/C, T/T,
consulta
Término del precio
EXW FOB CIF
Plazo de pago
T/T L/C30\% depósito
MOQ
1 colocar
Puerto mas cercano
shenzhenguangzhouzhongshan
Ámbito de aplicación
El mecanizado CNC de JSTOMI está disponible en una amplia gama de aplicaciones. Jstomi se dedica a resolver sus problemas y proporcionarle soluciones integrales y integrales.
  • 3 eje CNC Machine Machine Gang en línea para piezas de automóviles 11
Ventajas de la empresa
1. El diseño es esencial para el torno CNC de JSWAY 5 Axis y tenemos diseñadores altamente calificados con una rica experiencia en el diseño de este tipo de producto.
2. Tiene certificación de calidad y al mismo tiempo proporciona un rendimiento y una funcionalidad más inteligentes.
3. Este producto de calidad está bajo la vigilancia de nuestros profesionales altamente calificados.
4. Las ventajas significativas del producto lo hacen más aplicable.


3 eje CNC Machine Machine Gang en línea para piezas de automóviles 12
3 eje CNC Machine Machine Gang en línea para piezas de automóviles 13



Ventajas principales del producto


3 eje CNC Machine Machine Gang en línea para piezas de automóviles 14


3 eje CNC Machine Machine Gang en línea para piezas de automóviles 15
Husillo de alta precisión con polea síncrona
Husillo tipo manguito original de Taiwán, con 3 frontales.&2 ejes radiales traseros de ultra alta precisión japoneses sin husillo<3um La precisión de indexación es ±0,015°
3 eje CNC Machine Machine Gang en línea para piezas de automóviles 16
Herramienta de vida flexible
Las herramientas vivas pueden tener diferentes combinaciones y pueden realizar la mayoría de las perforaciones laterales o frontales simples.
3 eje CNC Machine Machine Gang en línea para piezas de automóviles 17
Protector de seguridad para eje X/Z
Prueba completa y buena protección del tornillo lineal. & camino guía


3 eje CNC Machine Machine Gang en línea para piezas de automóviles 18
Mecanizado de eficiencia
Velocidad de movimiento más rápida del eje X/Z hasta 36 M/min (configuramos 30 M/min en fábrica) Puede ensamblar un alimentador automático de barras y un transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
3 eje CNC Machine Machine Gang en línea para piezas de automóviles 19
Estructura de cama con base de fundición de una sola pieza.
Estructura inclinada de 45°, descarga suave de recortes. La base se procesa mediante fresado de pórtico de una sola vez, lo que garantiza la precisión de la máquina.
3 eje CNC Machine Machine Gang en línea para piezas de automóviles 20
Motor de husillo
Motor síncrono Syntec + sensor de doble retroalimentación + anillo magnético Motor 5.5KW, alta precisión de indexación



parámetro de la máquina



PARAMETER





CFG46X

M46X







CAPACITY

Orificio del husillo

56MM

56 MM

máx. diámetro del material:

45MM

45 MM

Columpio máximo sobre la cama

280MM

350milímetro

máx. longitud de mecanizado

100MM

100 milímetro

máx. recorrido del eje X

720MM

850 milímetro

máx. recorrido del eje Z

280MM

330 milímetro

Eje X/Z de movimiento rápido

30 M/MIN

30 m/min

Precisión de reposición (x/z)

x≤0,007mm   z≤0,015 mm

x≤0,007mm   z≤0,015 mm





MOTOR

Servo motor

4.4KW

5,9/7,5 KW con anillo magnético

Eje de velocidad

3000R/MIN

5000 rpm/min

Servomotor del eje X

1.3KW

1.3KW

Servomotor del eje Z

1.3KW

1.3KW

Servomotor de herramienta viva

0.85/1.3KW

0.85/1.3KW

TOOLS

 Herramientas tipo pandilla

2-8

2-8



OTHERS

Capacidad instalada total

12 KW

12 KW

Tamaño

2025X1385X1910

2180X1623X1940

N.W.

2700KG

2950KG


MACHINING RANGE



Diámetro

Longitud

CFG46X

M46X

CFG46X

M46X

COLLET

4-45 mm

4-45 mm

5-100 mm

5-100 mm

CHUCK

4-160 mm

4-200 mm

5-100 mm

5-100 mm



Detalles de la figura



3 eje CNC Machine Machine Gang en línea para piezas de automóviles 21
Cobertura completa para la base.
3 eje CNC Machine Machine Gang en línea para piezas de automóviles 22
Tanque de agua refrigerante independiente
3 eje CNC Machine Machine Gang en línea para piezas de automóviles 23
Herramienta Lingving + perforación de alta presión.


3 eje CNC Machine Machine Gang en línea para piezas de automóviles 24
Base fundida
3 eje CNC Machine Machine Gang en línea para piezas de automóviles 25
Anillo magnético y freno de husillo.
3 eje CNC Machine Machine Gang en línea para piezas de automóviles 26
Herramienta de vida lateral


3 eje CNC Machine Machine Gang en línea para piezas de automóviles 27
Motor de husillo Syntec



Empaque y envío



Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.



¡Contáctenos y obtenga dos portabrocas gratis!

Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!

Dimensión de la máquina y dimensión del embalaje.


3 eje CNC Machine Machine Gang en línea para piezas de automóviles 28


3 eje CNC Machine Machine Gang en línea para piezas de automóviles 29
3 eje CNC Machine Machine Gang en línea para piezas de automóviles 30
3 eje CNC Machine Machine Gang en línea para piezas de automóviles 31
3 eje CNC Machine Machine Gang en línea para piezas de automóviles 32





Características de la empresa
1. Máquina herramienta CNC Zhongshan JSTOMI Co., Ltd. está en una posición de liderazgo en la industria del torno de CNC de 5 eje de China.
2. Máquina CNC de 3 eje es la vida de una empresa que necesita la concentración completa y meticulosa de los empleados durante el trabajo.
3. Máquina herramienta CNC Zhongshan JSTOMI Co., Ltd. Está orgulloso de su cultura única y su tremendo espíritu organizacional, y no te defraudaremos. ¡Obtenga precio! Para ser un proveedor de máquinas de torno de 3 eje dominante, JSWAY ha estado sirviendo a los clientes con su servicio profesional y los mejores productos. ¡Obtener precio!
