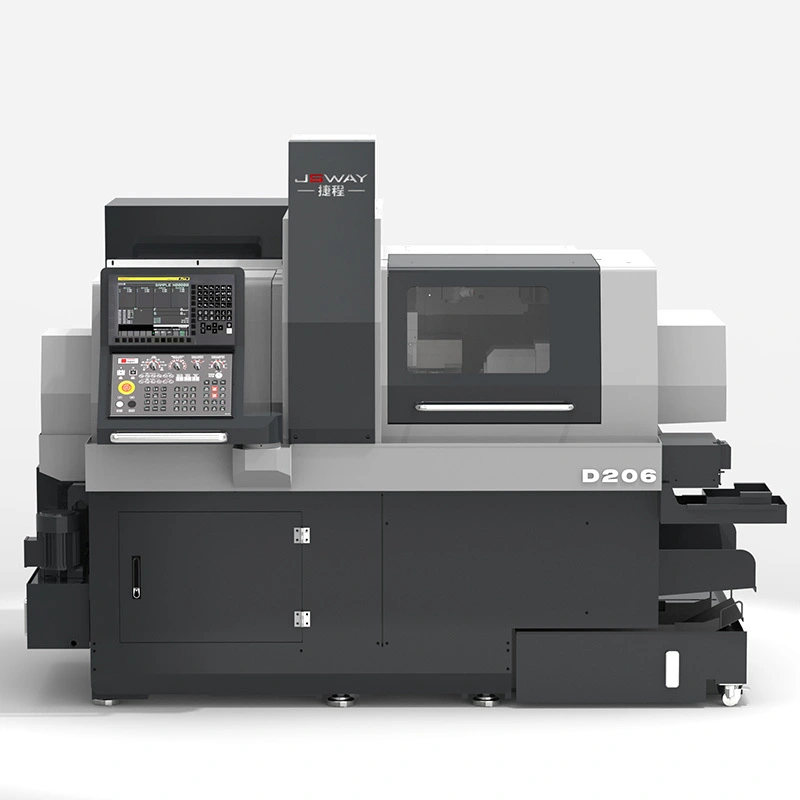

Torno suizo D206D de 6 ejes con doble husillo eléctrico, tipo suizo, torno CNC Torno Suizo
Torno suizo de 6 ejes con doble husillo eléctrico, tipo CNC.
Características principales de un torno suizo de 6 ejes con doble husillo eléctrico
1. Con seis ejes de movimiento, incluyendo X, Y, Z, C y ejes adicionales de herramientas motorizadas, el Torno suizo de 6 ejes Ofrece capacidad multitarea, lo que permite realizar una amplia gama de operaciones de mecanizado complejas en una sola configuración.
2. El diseño y la construcción de la máquina, junto con los sistemas de control avanzados, garantizan un mecanizado preciso y exacto, lo que da como resultado tolerancias ajustadas y acabados superficiales de alta calidad.
3. La configuración de doble husillo y múltiples ejes permite la producción fluida de piezas complejas, reduciendo los plazos de entrega y mejorando la productividad general.
4. La inclusión de dos husillos eléctricos permite realizar operaciones de mecanizado simultáneas en la parte delantera y trasera de la pieza, lo que reduce los tiempos de ciclo y aumenta la eficiencia de la producción.
Ventaja
2. Reducir la frecuencia de sujeción: mejorar la precisión del mecanizado.
3. Reducir la superficie ocupada: menor coste de producción.
| Artículo | D206C | D206D | |
| Controlador | Sistema opcional | Fanuc | Fanuc |
Tratamiento Rango | Velocidad rápida | 30 m/min (X: 24 m/min) | 30 m/min (X: 24 m/min) |
| Diámetro de sujeción del husillo S1 | φ7-φ23 mm | φ7-φ23 mm | |
| Diámetro de sujeción del husillo S2 | φ5-φ20 mm | φ5-φ20 mm | |
| Diámetro máximo de perforación del husillo S1 | φ10 mm | φ10 mm | |
| Diámetro máximo de roscado del husillo S1 | M8 | M8 | |
| Diámetro máximo del orificio de perforación lateral | φ8 mm | φ8 mm | |
| Exactitud | 0.012 | 0.012 | |
| Precisión repetida | 0.008 | 0.008 | |
| Huso | Potencia del husillo S1 S2 | 7.5KW | 7.5KW |
| Velocidad máxima S1 S2 | 10000 rpm | 10000 rpm | |
| Indexación C1 C2 | ±0,015° | ±0,015° | |
Huso Trazo de mesa | Funda móvil | 80 mm | 80 mm |
| Sin manga (opcional) | S1: 230 mm (sin funda) | S1: 230 mm (sin funda) | |
| Herramientas | Herramientas de corte (opcional) | 5+3 herramientas 12*12 | 5+3 herramientas 12*12 |
| Herramientas eléctricas laterales S3 | 2 herramientas eléctricas ER16+2 fijas | 2 herramientas eléctricas ER16+2 fijas | |
| Velocidad de las herramientas eléctricas laterales S3 | 6000 rpm | 6000 rpm | |
| Potencia del motor S3 | 1.0 KW | 1.0 KW | |
| Herramientas eléctricas laterales S4 | 4 herramientas fijas ER16 + 4 herramientas eléctricas ER16 | 4 herramientas fijas ER16 + 4 herramientas eléctricas ER16 | |
| Herramientas eléctricas laterales S4 Velocidad máxima. | 6000 rpm | 6000 rpm | |
| Potencia del motor S4 | 1.0KW | 1.0KW | |
| Herramientas eléctricas laterales S5 | / | 4 herramientas fijas ER16 + 2 herramientas eléctricas ER16 | |
| Diámetro máximo de perforación S5 | / | φ10 mm | |
| S5 Diámetro máximo de roscado | / | M8*P1.25 | |
| Herramientas laterales S5 Velocidad máxima | / | 6000 rpm | |
| Potencia del motor S5 | / | 750W | |
| Fuerza | Servomotor Y1 Z1 | 850W | 850W |
| Servomotor Z2, X2, Y2 | 850W | 850W | |
| servomotor X1 | 1300W | 1300W | |
| Dimensión | Tamaño (largo x ancho x alto) | 2700*1450*1800 mm | 2700*1450*1800 mm |
| N.W | 3800KG | 3800KG |
