La mejor máquina CNC para la venta en venta para piezas de teléfono

Ventajas de la empresa
1. La producción del Centro de Turning Jsway CNC Torning adopta el alto nivel de trabajo. Las máquinas de torno de CNC son capaces de mecanizado extremadamente preciso y preciso. El control de la computadora permite tolerancias estrictas y dimensiones de piezas consistentes, lo que resulta en productos terminados de alta calidad.
2. El producto ayuda a mejorar la flexibilidad del trabajo. Porque permite a los operadores realizar tareas de mantenimiento y otras mientras está en movimiento. Es muy recomendable por su rendimiento resistente al desgaste
3. El producto se caracteriza por una fuerte dureza. Sus materiales metálicos pesados han sido tratados en condiciones de calor y estampados con cierta presión. Los VMC están disponibles en configuraciones de tres ejes y múltiples eje, lo que proporciona flexibilidad para acomodar varios requisitos de mecanizado. Los VMC de múltiples eje habilitan el mecanizado simultáneo desde múltiples ángulos, lo que permite la producción de piezas intrincadas y complejas en una sola configuración

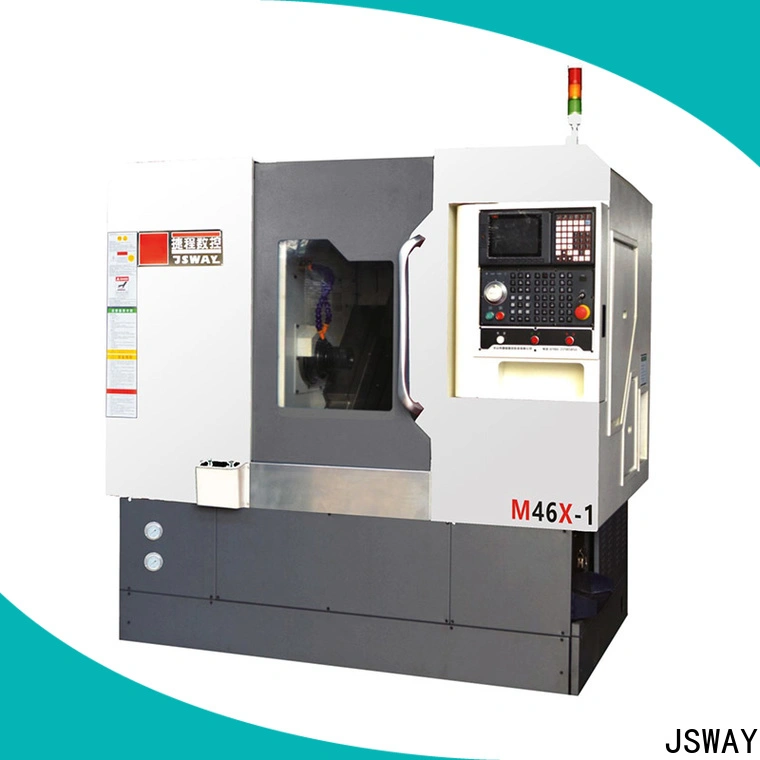

Torno de bancada inclinada con base fundida M46X con herramientas motorizadas

Modelo   ¡No!:	M46X	CFG46X
Sistema de control   Marca	SYNTEC	SYNTEC
Cojinete principal   Marca	NSK	NSK
Motor principal   Marca	SYNTEC	SYNTEC
servosistema   Marca	SYNTEC/YASKAWA	SYNTEC/YASKAWA
husillo de bolas   & Marca de guía LM	PMI&HIWIN	PMI&HIWIN
Lubricación   marca del sistema	BAOTN	BAOTN
máx. balancearse   sobre la cama (mm)	300	280
máx. torneado   longitud (mm)	100	100
Diámetro de giro   (disco/eje) (mm)	⌀210/100	⌀200/100
Orificio del husillo   (mm)	⌀46	⌀46
A través de la barra   capacidad (mm)	⌀45	⌀45
Velocidad del husillo   Rango （ RPM)	4500RPM	4500RPM
Nariz del husillo   (brida)	A2-5	A2-5
Motor de husillo   potencia (kilovatios)	4.4KW	4.4KW
tana cama   (grado)	45°	45°
velocidad X-rápida   (m/min)	30	30
velocidad rápida Z   (m/min)	30	30
Viaje X (mm)	830	720
Recorrido Z (mm)	300	280
Reexactitud de   Eje X / Eje Z	0.005	0.005
herramienta estándar   Tipo	20*20	20*20
máx. cargando   herramientas (PCS)	7	5
O.D. también tamaño   (mm)	20*20	20*20
I.D. tamaño de la herramienta   (mm)	20	20
Potencia de la máquina   (KW)	13	13
Máquina G.W. （ KGS)	3300	2800
Disposición de la máquina   (Largo*An*Al) (mm)	2150*1625*1930	2025*1385*1910
Tamaño del embalaje   (Largo*An*Al) (mm)	2350*1750*2200	2150*1650*2100
Cantidad de carga de   20"GP (conjuntos)	2	2
Cantidad de carga de   40"GP (conjuntos)	4 Unidad	4 Unidad
Cantidad de carga de   40"Sede (conjuntos)	4	4
Cabeza de la energía   Unidad	3000	3000
Cabeza de la energía   potencia del motor (kilovatios)	1.3KW	1.3KW
Cabeza de la energía   máx. Velocidad （ RPM)	3000	3000
Base ' s   material	fundido	fundido
Voltaje (V), frecuencia (Hz)  (trifásico)	380V, 50Hz	380V, 50Hz
