Mejor torno de estilo suizo grande a la venta para fábrica
El torno suizo de 3 ejes es un tipo especializado de torno cnc suizo. Los tornos suizos están diseñados para mecanizar piezas pequeñas y complejas con un alto grado de precisión. Por lo general, tienen una capacidad de diámetro de menos de 20 mm (0,79 pulgadas) y pueden funcionar a velocidades extremadamente altas, lo que los hace muy adecuados para mecanizar piezas de alta precisión.
Los tornos tipo suizo generalmente tienen una variedad más amplia de opciones de herramientas que otros tipos de tornos cnc, lo que mejora aún más su versatilidad. Los tornos de tipo suizo se utilizan en una amplia gama de industrias, incluidas la médica, la aeroespacial y la automotriz.
Ventajas de torno suizo de 3 eje
1. Independientemente huso eléctrico. Rápida velocidad de despegue y aterrizaje, alta eficiencia.
2. Herramienta eléctrica desarrollada independientemente. Bajo nivel de ruido, gran rigidez, alta precisión, alcanza el primer nivel mundial y tecnología líder en China.
3. Aspecto patentado, mano de obra agradable y precisa y estructura rigurosa.
4. La tuerca de tornillo es del tipo doble tuerca.
5. La plataforma de la máquina, el bastidor del motor, el asiento del cojinete y la estructura conectada de la placa de arrastre (husillo auxiliar). Estructura apretada y apariencia hermosa.
6. La mayoría de los modelos pueden equiparse con función de compensación térmica y función de rotura automática de viruta.
¿Cómo funciona el torneado suizo?
El torneado suizo es un tipo de mecanizado que utiliza una máquina CNC de tipo suizo. Estas máquinas están diseñadas para trabajos de precisión y, a menudo, se utilizan para piezas pequeñas que requieren altos niveles de precisión.
El torneado suizo funciona girando la pieza de trabajo sobre un husillo, mientras se introduce una herramienta de corte en la pieza de trabajo. La herramienta de corte puede moverse en los tres ejes y puede crear formas muy complejas. La ventaja del torneado suizo es su precisión y capacidad para crear piezas extremadamente complejas. Sin embargo, la desventaja es que requiere un alto nivel de habilidad para operar.

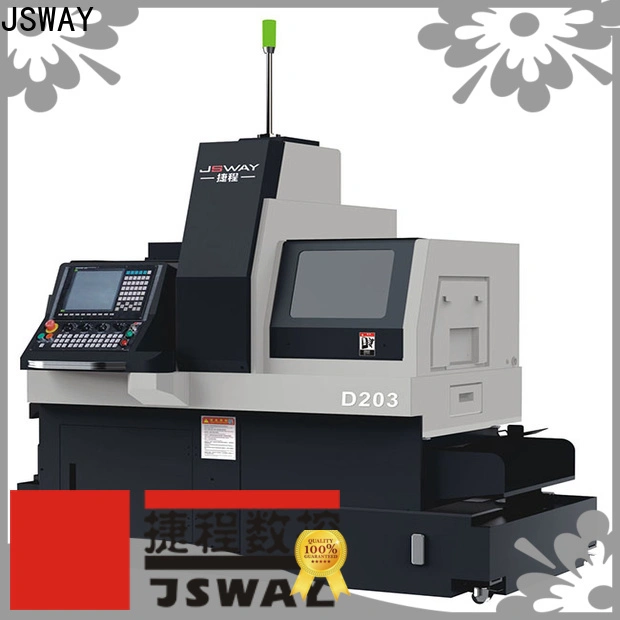

| Modelo No. | D203 | |
| tipo estructural | Tipo pórtico | |
| Sistema operativo | FANUC o SYNTEC | |
| AXES | XYZ | |
| Velocidad de avance rápido (m/min) | 24 | |
| capacidad de procesamiento | El diámetro de la barra sostenida por el husillo. (MM) | 3-20 |
| Diámetro máximo de perforación del husillo (MM) | 10 | |
| Diámetro máximo de roscado del husillo (M) | M8 | |
| El diámetro de la barra sostenida por el subhusillo. (MM) | N | |
| Diámetro máximo de perforación del subhusillo (MM) | N | |
| Diámetro máximo de roscado del subhusillo (M) | N | |
| Diámetro máximo de perforación del cabezal de fresado lateral (MM) | 10 | |
| Diámetro máximo de roscado del cabezal de fresado lateral (M) | M8 | |
| Huso | potencia del husillo (KW) |
FANUC 3.7
SYNTEC 7.5 |
| Velocidad máxima del husillo (RMP) | 10000 | |
| Mesa de husillo | Carrera del casquillo guía móvil del varillaje del husillo (MM) | 125 |
| movimiento máximo | Sin casquillo guía (opcional, MM) | 290 |
| Herramientas | Cantidad de herramientas de torneado (piezas) | 12x12MM, 8 piezas |
| herramienta eléctrica lateral (piezas) | ER16, 4 piezas | |
| Herramienta para la cara del extremo del husillo (piezas) | herramienta fija ER16, 6 piezas | |
| Herramienta de cara final del subhusillo (piezas) | N | |
| Herramienta lateral del subhusillo | N | |
| Cantidad total de herramientas | 10 | |
| Velocidad máxima del cabezal de potencia (RPM) | 5500 | |
| Otros | Tamaño (LWH, aproximado, MM) | 1500x1000x1700 |
| Peso (aproximado, kg) | 1300 | |
| Configuración opcional | Función de compensación térmica | N |
| Función automática de rotura de virutas | N | |
¿Comprar un torno CNC suizo beneficiaría a mi taller mecánico?
Determinar si un torno suizo de 3 ejes beneficiará a su instalación de fabricación depende de varios factores, incluidos los tipos de piezas que produce, el volumen de producción, el nivel de precisión y exactitud requeridos, y los recursos y el presupuesto disponibles.
A continuación se presentan algunos factores clave a considerar al evaluar los beneficios potenciales de un torno CNC suizo para sus instalaciones.:
● Complejidad de las piezas: si sus instalaciones producen piezas pequeñas y complejas con tolerancias estrictas, un torno CNC suizo puede ser una solución muy eficaz. Estas máquinas están diseñadas para manejar geometrías complejas y producir piezas con alta precisión y exactitud.
● Volumen de producción: Los tornos CNC suizos son ideales para la producción de grandes volúmenes de piezas pequeñas. Si su instalación produce un gran volumen de piezas, un torno CNC suizo puede aumentar significativamente la eficiencia y reducir los plazos de entrega.
● Control de calidad: los tornos CNC suizos están equipados con sistemas avanzados de seguimiento y control que garantizan una producción de alta calidad. Si sus instalaciones requieren un control de calidad constante, un torno CNC suizo puede proporcionar el nivel necesario de precisión y exactitud.
● Costos de mano de obra: los tornos CNC suizos están altamente automatizados, lo que puede reducir la necesidad de mano de obra y aumentar la eficiencia. Si los costos de mano de obra son una preocupación, un torno CNC suizo puede ser una solución rentable.
En última instancia, la decisión de invertir en un torno CNC suizo debe basarse en una evaluación cuidadosa de las necesidades y recursos específicos de su instalación. Es importante trabajar con un proveedor o fabricante experimentado para asegurarse de elegir la máquina adecuada para su operación.
