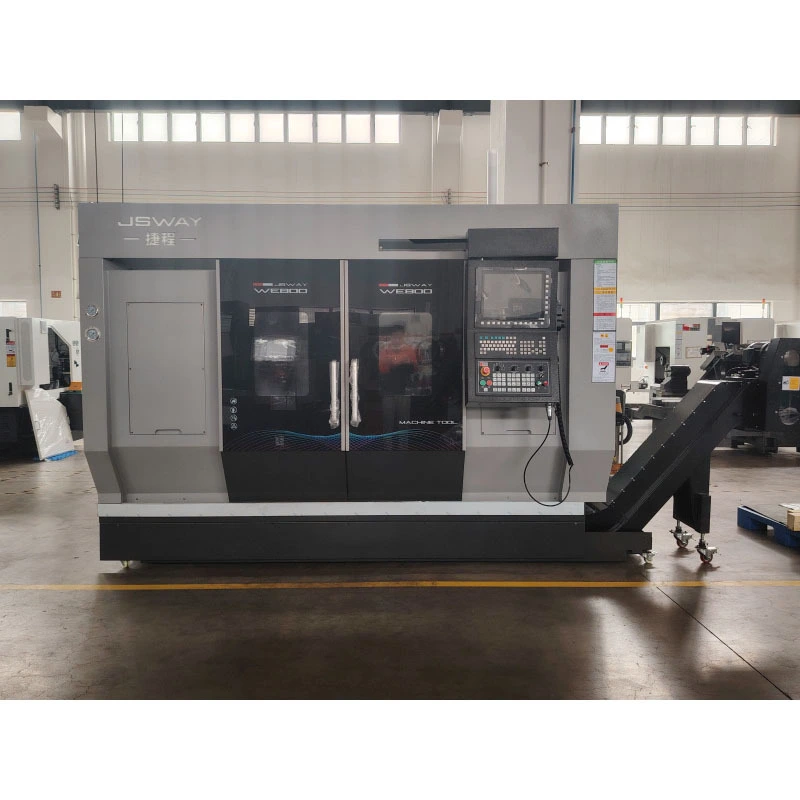

Centro de mecanizado CNC de interpolación de 6 ejes
La interpolación se utiliza para determinar el movimiento de la herramienta de corte a lo largo de una trayectoria específica para crear la forma o contorno deseado. Este proceso es esencial para lograr precisión y exactitud en las operaciones de mecanizado CNC. Existen diferentes tipos de interpolación, como la interpolación lineal, la interpolación circular y la interpolación helicoidal, cada una de ellas adecuada para requisitos de mecanizado específicos.
La capacidad multieje de una fresadora CNC de 6 ejes le permite mecanizar geometrías complejas con facilidad, incluidas características como socavados, ángulos compuestos y superficies contorneadas.
| Modelo No. | WE800 | WU800 | |
| Máquina | Eje Y interpolado, torreta de potencia superior e inferior, doble husillo | Eje Y interpolado, torreta de potencia superior doble, husillo doble | |
| ejes | X1/YS1/Z1 + X2/YS2/Z2 | ||
| Sistema operativo |
SYNTEC 220TB O
FANUC的OI-TF PLUS | ||
| Huso | Extremo de la nariz del husillo | A2-6 | |
| Mandril estándar (IN) | 8 | ||
| Diámetro máximo de procesamiento de barras (MM) | 52 | ||
| Velocidad máxima (RPM) | 4000 | ||
| Subhusillo | Extremo de la nariz del subhusillo | A2-5 | |
| Mandril estándar (IN) | 6 | ||
| Diámetro máximo de procesamiento de barras (MM) | 45 | ||
| Velocidad máxima (RPM) | 4000 | ||
| capacidad de procesamiento | Longitud máxima de mecanizado (MM) | 300 | |
| Precisión | Precisión de posicionamiento (MM) | 0.005 | |
| Precisión de reposicionamiento (MM) | 0.005 | ||
| Herramientas | Número de torretas giratorias (juego) | 2 | |
| Número de cuchillos instalados | 16 | ||
| Diámetro exterior del mango de la herramienta (mm) | 25 | ||
| Diámetro interior del mango de la herramienta (MM) | 32 | ||
| Velocidad de la fresa (RPM) | 6000 | ||
| Diámetro del vástago de la fresa | 1-20 | ||
| Viajes | Eje X1 (MM) | 225 | |
| Eje YS1 (MM) | +-50 | ||
| Eje Z1 (MM) | 265 | ||
| Eje X2 (MM) | 225 | ||
| Eje YS2 (MM) | +-50 | ||
| Eje Z2 (MM) | 810 | ||
| Recorrido del eje B | 800 | ||
| Velocidad de movimiento (M/MIN) | 30 | ||
| Otros | Tamaño (LWH, aproximadamente, MM) | 3300x2200x2200 | |
| Peso (aproximadamente, KG) | 7800 | ||
Características del centro de mecanizado CNC de 6 ejes:
La fresadora del centro de mecanizado CNC de 6 ejes proporciona movimiento a lo largo de 6 ejes, incluidos X, Y, Z y tres ejes de rotación adicionales (A, B y C). Esto permite operaciones de mecanizado complejas desde múltiples ángulos y orientaciones.
● Sistema de herramientas de torreta: a diferencia de los tornos manuales convencionales que requieren cambios manuales de herramientas, los tornos de torreta CNC cuentan con un sistema de herramientas de torreta. Esta torreta sostiene múltiples herramientas de corte simultáneamente, lo que permite cambios rápidos de herramientas durante las operaciones de mecanizado sin necesidad de intervención manual.
● Cambiador automático de herramientas (ATC): algunos tornos de torreta CNC están equipados con un cambiador automático de herramientas (ATC) que puede cambiar automáticamente las herramientas de corte según el programa de mecanizado.
● Capacidad de herramientas en vivo: algunos tornos de torreta CNC avanzados cuentan con capacidad de herramientas en vivo, lo que permite realizar operaciones de mecanizado adicionales como fresado, taladrado y roscado en la pieza de trabajo mientras aún se mantiene en el torno.
