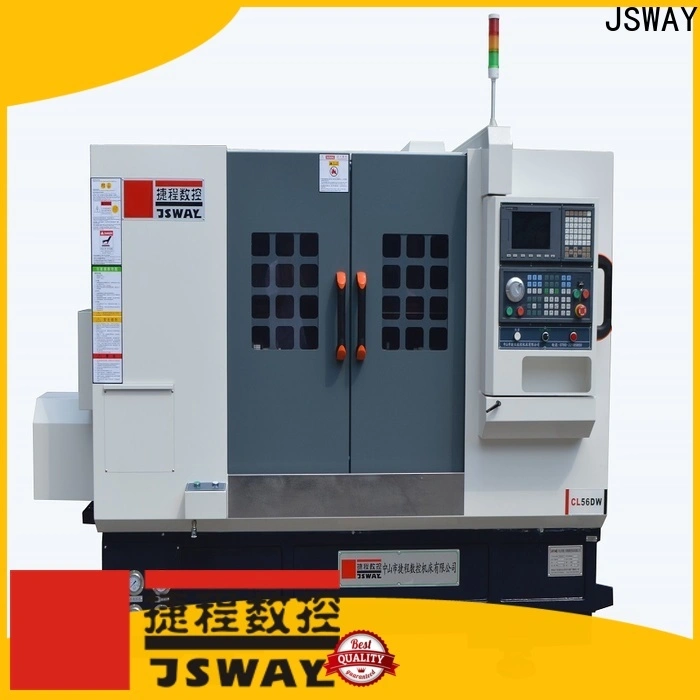

JSWAY VIDEO FLEXIBLE CNC LATHTE con Tailstock para fábrica
La máquina de torno CNC de 2 ejes con torreta de bancada inclinada y contrapunto está diseñada para revolucionar el mundo del mecanizado. Esta máquina de vanguardia emplea tecnología avanzada de control numérico por computadora para ofrecer una precisión y productividad incomparables. El diseño de la base inclinada mejora la estabilidad durante la operación y al mismo tiempo proporciona un fácil acceso a la pieza de trabajo para una configuración rápida y cambios de herramientas eficientes. Equipado con un robusto sistema de torreta, permite montar múltiples herramientas simultáneamente, lo que permite transiciones perfectas entre diferentes operaciones sin ninguna intervención manual. Además, la inclusión de un contrapunto amplía aún más sus capacidades al brindar soporte adicional para piezas de trabajo largas o pesadas durante los procesos de torneado. Con su sistema de control de dos ejes, los operadores tienen control total sobre los movimientos de los ejes X y Z, lo que permite operaciones de giro complejas con la máxima precisión.
Ventajas principales del producto
Una cama inclinada El torno CNC de 2 ejes con torreta y contrapunto ofrece capacidades mejoradas para operaciones de mecanizado. Estas son algunas de las características y beneficios clave de esta configuración.:
Diseño de bancada inclinada: El diseño de bancada inclinada mejora la rigidez y estabilidad de la máquina, lo que permite un mejor rendimiento y precisión de corte. Ayuda a reducir la vibración y mejorar el flujo de viruta durante el mecanizado, lo que resulta en un mejor acabado superficial y precisión dimensional de las piezas mecanizadas.
Torreta con múltiples posiciones de herramientas: La torreta de la máquina proporciona una capacidad de cambio rápido de herramientas, lo que permite un mecanizado eficiente de piezas complejas con múltiples operaciones de corte. Con una variedad de posiciones de herramientas disponibles, puede configurar diferentes herramientas de corte simultáneamente, lo que reduce el tiempo total de mecanizado y aumenta la productividad.
Funcionalidad del contrapunto: La inclusión de un contrapunto agrega versatilidad a la máquina. El contrapunto soporta piezas de trabajo largas y delgadas, proporcionando estabilidad adicional durante las operaciones de mecanizado. Permite operaciones como taladrar, escariar y roscar en la cara final de la pieza de trabajo, ampliando la gama de piezas que se pueden producir con la máquina.
Operaciones de torneado y roscado: la configuración de 2 ejes permite operaciones de torneado, incluido torneado externo e interno, refrentado, ranurado y biselado. Además, la máquina puede realizar operaciones de roscado como roscado de un solo punto y seguimiento de hilo, produciendo roscas exactas y precisas en la pieza de trabajo.
Mecanizado preciso: la combinación de una plataforma inclinada, una torreta y un contrapunto garantiza resultados de mecanizado precisos. La bancada inclinada proporciona una excelente estabilidad térmica, minimizando las deformaciones térmicas durante el mecanizado. La torreta ' s Posicionamiento e precisión de indexación permiten operaciones de corte precisas, mientras que el contrapesco proporciona soporte adicional para mantener la precisión de las piezas durante el mecanizado.
Tamaño compacto: El diseño de la plataforma inclinada y la construcción compacta de la máquina optimizan la utilización del espacio en su taller. Esto lo hace adecuado para instalaciones de fabricación con espacio limitado.
Facilidad de programación: la máquina está equipada con un sistema de control CNC que ofrece interfaces de programación fáciles de usar. Esto simplifica la configuración y el funcionamiento de la máquina, minimiza los errores de programación y permite una planificación y optimización de la producción eficiente.
Aplicaciones versátiles: una máquina de torno CNC de 2 ejes con torreta de bancada inclinada y contrapunto se puede utilizar para diversas aplicaciones en industrias como la automotriz, aeroespacial, médica y de ingeniería general. Puede producir una amplia gama de componentes, incluidos ejes, pernos, casquillos, cilindros y otras piezas giratorias.
Al incorporar las ventajas de un diseño de bancada inclinada, un sistema de herramientas de torreta y la funcionalidad de contrapunto, este tipo de máquina de torno CNC proporciona capacidades de mecanizado mejoradas, mayor precisión y versatilidad para una variedad de aplicaciones de torneado y roscado.
Productos Destacados
El torno de bancada inclinada de 2 ejes CNC JSWAY combina un diseño de máquina probado con tecnología avanzada en control y fabricación La confiabilidad y la estabilidad los convierten en los favoritos tanto entre los talleres de trabajo exigentes como entre las producciones internas. La torreta y la estructura rígida del cuerpo de la máquina permiten una mayor eficiencia de torneado con un mejor acabado y una mayor vida útil de la herramienta, lo que se traduce en una mayor productividad y rentabilidad en general.
Mandril de 3 mordazas de hasta 15″ con capacidad de barra de 5,15″
Hasta 52 mm de diámetro máximo de giro y 350 mm de longitud máxima de giro
Torreta de alta velocidad/alta precisión
Guías de caja endurecidas por inducción y rectificadas de precisión
Husillos de bolas de precisión de alta calidad y pretensión para una mayor precisión.
parámetro de la máquina
PARAMETER | |||||
| CB46DW | CB56DW | CL46DW | CL56DW | |
NC | TAIWAN | LNC/SYNTEC/GSK | |||
CAPACITY | agujero del husillo | Φ56mm | Φ66mm | Φ56mm | Φ66mm |
máx. diámetro del material | Φ45mm | Φ52mm | Φ45mm | Φ52mm | |
máx. diámetro de mecanizado | Φ350mm | Φ350mm | Φ350mm | Φ350mm | |
máx. longitud de mecanizado | 350 milímetro | 350 milímetro | 550 milímetro | 550 milímetro | |
máx. recorrido del eje x | 250 milímetro | 250 milímetro | 250 milímetro | 250 milímetro | |
máx. recorrido del eje z | 380 milímetro | 380 milímetro | 580 milímetro | 580 milímetro | |
velocidad rápida (eje x/eje z) | 30 m/min | 30 m/min | 30 m/min | 30 m/min | |
precisión de reposición | 0.005 milímetro | 0.005 milímetro | 0.005 milímetro | 0.005 milímetro | |
MOTOR | motor de frecuencia variable del husillo | 7.5KW | 11KW | 7.5KW | 11KW |
Velocidad máxima del husillo | 4500 rpm | 3000 rpm | 4500 rpm | 3000 rpm | |
servomotor del eje x | 1300 W | 1300 W | 1300 W | 1300 W | |
servomotor del eje z | 1300 W | 1300 W | 1300 W | 1300 W | |
TOOLS | Torreta | 8-12 | 8-12 | 8-12 | 8-12 |
TAILSTOCK | recorrido del contrapunto | 380 milímetro | 380 milímetro | 580 milímetro | 580 milímetro |
viaje con dedal | 100 milímetro | 100 milímetro | 100 milímetro | 100 milímetro | |
cono del dedal | MT4 | MT4 | MT4 | MT4 | |
diámetro del contrapunto | Φ72mm | Φ72mm | Φ72mm | Φ72mm | |
OTHER | poder total | 12 KW | 14 KW | 12 KW | 14 KW |
Tamaño (mm x mm x mm) | 2300×1650×1800 | 2300×1650×1800 | 2500×1500×1950 | 2500×1500×1950 | |
N.W. | 4000 KGS | 4300 KGS | 4000 KGS | 4300 KGS | |
MACHINING RANGE | ||||
| Diámetro | Longitud | ||
CB46DW | CB56DW | CB46DW | CB56DW | |
COLLET | 4-45 mm | 4-52 | 5-350 mm | 5-350 mm |
CHUCK | 4-300 mm | 4-300 mm | 5-340 mm | 5-340 mm |
MACHINING RANGE | ||||
| Diámetro | Longitud | ||
CL46DW | CL56DW | CL46DW | CL56DW | |
COLLET | 4-45 mm | 4-52 | 5-550 mm | 5-550 mm |
CHUCK | 4-280 mm | 4-280 mm | 5-540 mm | 5-540 mm |
