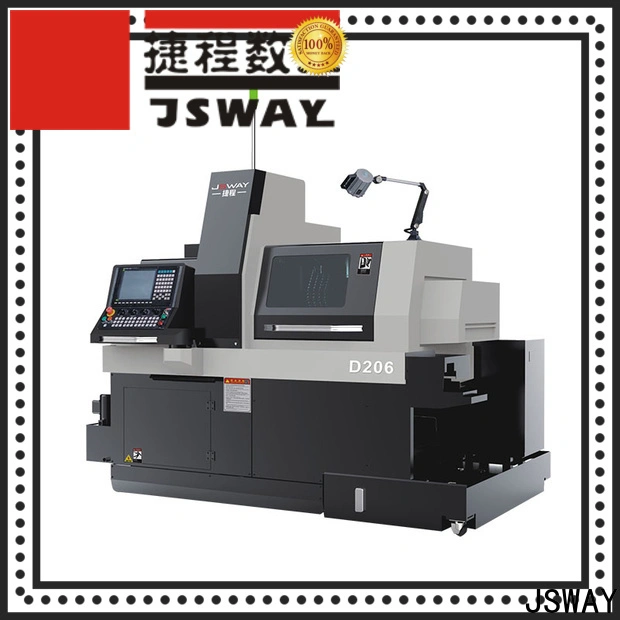

Torno suizo de 6 ejes Torno Cnc tipo suizo de doble husillo eléctrico
Características clave de un husillo eléctrico doble torno suizo de 6 ejes
1. Con seis ejes de movimiento, incluidos X, Y, Z, C y ejes de herramientas activas adicionales, el 6 eje torno suizo ofrece capacidades multitarea, lo que permite una amplia gama de operaciones de mecanizado complejas en una sola configuración.
2. El diseño y la construcción de la máquina ', junto con sistemas de control avanzados, garantizan un mecanizado preciso y preciso, lo que resulta en tolerancias estrictas y acabados de superficie de alta calidad.
3. La configuración de ejes múltiples y doble husillo permite la producción perfecta de piezas complejas, lo que reduce los tiempos de entrega y mejora la productividad general.
4. La inclusión de dos husillos eléctricos permite realizar operaciones de mecanizado simultáneas en la parte delantera y trasera de la pieza, reduciendo los tiempos de ciclo y aumentando la eficiencia de producción.
Ventaja
2 Reducir la frecuencia de sujeción. - Mejore la precisión del mecanizado
3 Reducir la cobertura del área del piso - menor costo de producción
| Tema | D206C | D206D | |
| Controlador | Sistema opcional | Sistema ordenado JSTOMI | Sistema ordenado JSTOMI |
Procesamiento Rango | velocidad rapida | 30 m/min (X: 24 m/min) | 30 m/min (X: 24 m/min) |
| Diámetro de sujeción del husillo S1 | φ7-φ23mm | φ7-φ23mm | |
| S2 diámetro de sujeción del husillo | φ5-φ20mm | φ5-φ20mm | |
| Diámetro máximo de perforación del husillo S1 | ø10mm | ø10mm | |
| Diámetro máximo de roscado del husillo S1 | M8 | M8 | |
| Diámetro máximo del orificio de perforación lateral | ø8mm | ø8mm | |
| Huso | Potencia del husillo S1 S2 | 7.5KW | 7.5KW |
| S1 S2 velocidad máxima |
10000rpm
| 10000rpm | |
| Indexación C1 C2 | ±0.015° | ±0.015° | |
Huso Trazo de mesa | Manga móvil | 80milímetro | 80milímetro |
| Sin funda (opcional) | S1: 230 mm (sin funda) | S1: 230 mm (sin funda) | |
| Herramientas | Herramientas de corte (opcional) |
5+3 herramientas 12*12
| 5+3 herramientas 12*12 |
| Herramientas eléctricas laterales S3 | 2 herramientas eléctricas ER16+2 fijas | 2 herramientas eléctricas ER16+2 fijas | |
| Velocidad de las herramientas eléctricas laterales S3 | 6000 rpm | 6000 rpm | |
| potencia del motor S3 | 1.0 KW | 1.0 KW | |
| Herramientas eléctricas laterales S4 | 4 fijos ER16 + 4 herramientas eléctricas ER16 | 4 fijos ER16 + 4 herramientas eléctricas ER16 | |
| Herramientas eléctricas laterales S4 Velocidad máxima. | 6000rpm | 6000rpm | |
| potencia del motor S4 | 1.0KW | 1.0KW | |
| Herramientas eléctricas laterales S5 | / | 4 fijos ER16 + 2 herramientas eléctricas ER16 | |
| Diámetro máximo de perforación S5 | / | ø10mm | |
| S5 Máximo diámetro de roscado | / | M8*P1.25 | |
| Herramientas laterales S5 Velocidad máxima | / | 6000 rpm | |
| potencia del motor S5 | / | 750W | |
| Potencia | Y1 Z1 servo motor | 850W | 850W |
| Z2 X2. servomotor Y2 | 850W | 850W | |
| servomotor X1 | 1300W | 1300W | |
| Imension | Tamaño( Lx Ancho x H ) | 2700*1450*1800milímetro | 2700*1450*1800milímetro |
| N.W | 3800KG | 3800KG |
Bienvenido a contactarnos si necesita más información.
