Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.
JSWAY LATHE CNC Fábrica de torno suizo para taller

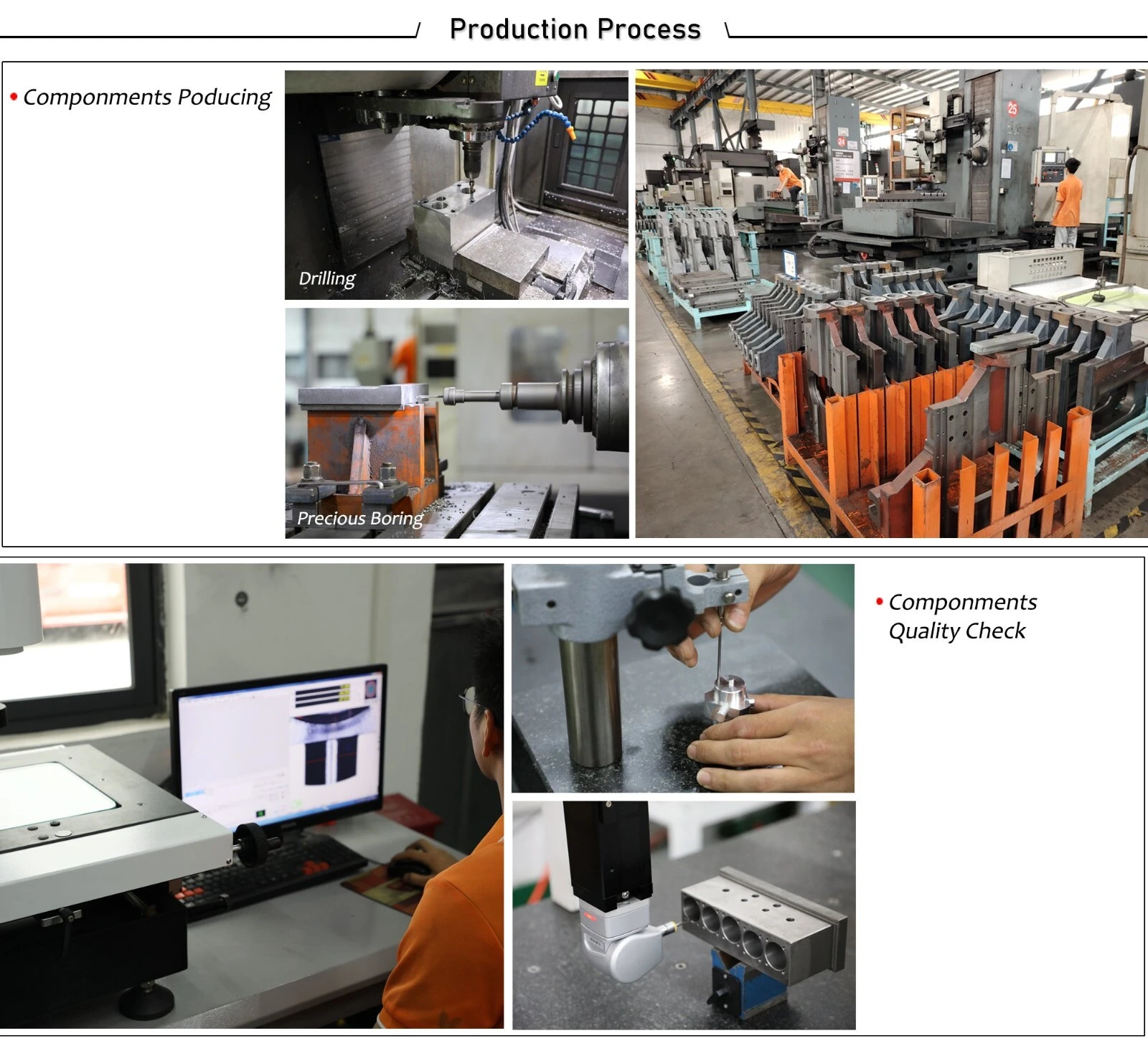

1. La producción de la fábrica CNC de la parte superior de Jsway implica estos procesos: la adquisición de materias primas, soldadura y fabricación de la base o marco, mecanizado de componentes, pintura y ensamblaje. Su velocidad de corte no cambiará ni siquiera bajo el fuerte corte
2. El producto, después de haber pasado por una fase de prueba adecuada, tiene un rendimiento excelente. Sus piezas se instalan firmemente, lo que evitará que ocurra la desviación o vibración
3. El producto presenta una excelente resistencia a los álcalis y ácidos. El contenido de nitrilo del compuesto se ha incrementado para mejorar la capacidad de resistencia a los productos químicos. Las máquinas de torno de CNC son capaces de mecanizado extremadamente preciso y preciso. El control de la computadora permite tolerancias estrictas y dimensiones de piezas consistentes, lo que resulta en productos terminados de alta calidad.
4. El producto tiene la ventaja de repeler el agua. El sellado y el revestimiento de la costura crean una barrera para bloquear el agua. El producto no hace ruido durante la operación
5. El producto tiene una elegante apariencia translúcida. Ha pasado por vitrificación y sinterización a una temperatura de hasta 2000 grados Fahrenheit, lo que le da un brillo, blancura y translucidez únicos. Los tornos CNC son capaces de producir piezas intrincadas y complejas que pueden ser desafiantes o imposibles de mecanizar utilizando métodos manuales. Pueden ejecutar rutas de herramientas y geometrías complejas con facilidad, ampliando la gama de piezas que se pueden fabricar
El torno suizo de 6 ejes está diseñado para mecanizar piezas pequeñas y complejas con un alto grado de precisión Los tornos automáticos tipo suizo satisfacen todos sus requisitos de mecanizado de componentes metálicos pequeños, complejos y precisos. Una de las características distintivas de un torno CNC con herramientas motorizadas es la capacidad de realizar operaciones de mecanizado adicionales como fresado, taladrado y roscado.
Características de la máquina de torno suizo:
1 、 sistema CNC: SYNTEC 220 TB
2. Husillo: husillo eléctrico de precisión de desarrollo propio JSWAY
3. Rodamiento de varilla de precisión japonés NSK-P4
4. Riel guía de precisión P2 autolubricante HIWIN de Taiwán
5 、 varilla roscada de precisión Taiwán HIWIN C3
6. Husillo principal y secundario: motor de husillo eléctrico JSWAY 7.5KW
7. Cabezal de potencia lateral del husillo principal S3 (herramienta eléctrica ER16 x 4PCS) con servomotor japonés YASKAWA 1KW
8. Cabezal de potencia del extremo del subhusillo principal S4 (base fija ER x 5 piezas + herramienta eléctrica ER16 x 4 piezas) con servomotor japonés YASKAWA de 1 KW; herramienta eléctrica ER16 x 2 piezas al lado con servomotor japonés YASKAWA de 0,75 kW
9 、 Extremo del husillo principal S5 (herramienta eléctrica ER16 x 2 piezas + herramienta fija ER16 x 4 piezas) con servomotor japonés YASKAWA de 750 W
10 、 Extremo del eje principal también 12x12 mm x 8 piezas
11 、 Componentes neumáticos de la marca AIRTAC
12 、 Buzo de bomba de lubricante automático de personalización JSWAY
13 、 Estación de alta presión de personalización JSWAY

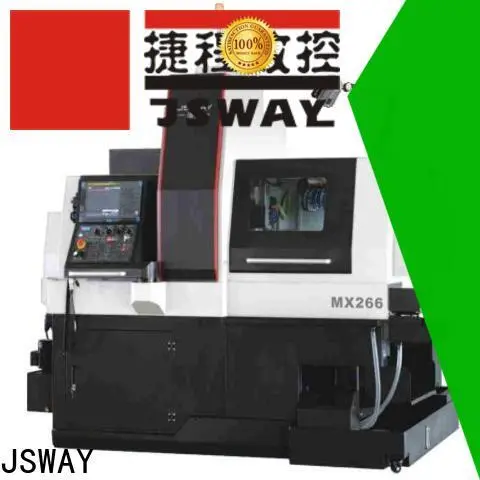

| Modelo No. | MX266 | |
| tipo estructural | Tipo de herramienta horizontal | |
| Sistema operativo | FANUC o SYNTEC | |
| AXES | X1Y1Z1 + X2Y2Z2 | |
| Velocidad de avance rápido (m/min) | Eje X 24, otros ejes 30 | |
| capacidad de procesamiento | El diámetro de la barra sostenida por el husillo. (MM) | 5-26 |
| Diámetro máximo de perforación del husillo (MM) | 10 | |
| Diámetro máximo de roscado del husillo (M) | M8 | |
| El diámetro de la barra sostenida por el subhusillo. (MM) | 5-26 | |
| Diámetro máximo de perforación del subhusillo (MM) | 10 | |
| Diámetro máximo de roscado del subhusillo (M) | M8 | |
| Diámetro máximo de perforación del cabezal de fresado lateral (MM) | 8 | |
| Diámetro máximo de roscado del cabezal de fresado lateral (M) | M6 | |
| Huso | potencia del husillo (KW) |
FANUC 5.5
SNYTEC 8.2 |
| Velocidad máxima del husillo (RMP) | 8000 | |
| Mesa de husillo | Carrera del casquillo guía móvil del varillaje del husillo (MM) | 230 |
| movimiento máximo | Sin casquillo guía (opcional, MM) | 360 |
| Herramientas | Cantidad de herramientas de torneado (piezas) | 16x16MM, 7 piezas |
| herramienta eléctrica lateral (piezas) |
ER16, 3 piezas
ER20, 2 piezas | |
| Herramienta para la cara del extremo del husillo (piezas) |
Tubo de perforación fijo ER16, 5 piezas +
herramientas eléctricas ER20, 3 piezas | |
| Herramienta de cara final del subhusillo (piezas) |
herramientas fijas ER16, 8 piezas +
herramientas eléctricas ER16, 4 piezas | |
| Herramienta lateral del subhusillo | herramientas eléctricas ER16, 3 piezas | |
| Cantidad total de herramientas | 35 | |
| Velocidad máxima del cabezal de potencia (RPM) | 5500 | |
| Otros | Tamaño (LWH, aproximado, MM) | 2300x1890x1950 |
| Peso (aproximado, kg) | 3500 | |
| Configuración opcional | Función de compensación térmica | Y |
| Función automática de rotura de virutas | Y | |
JSWAY Torno CNC tipo suizo es tu primera opción!
Características de la empresa

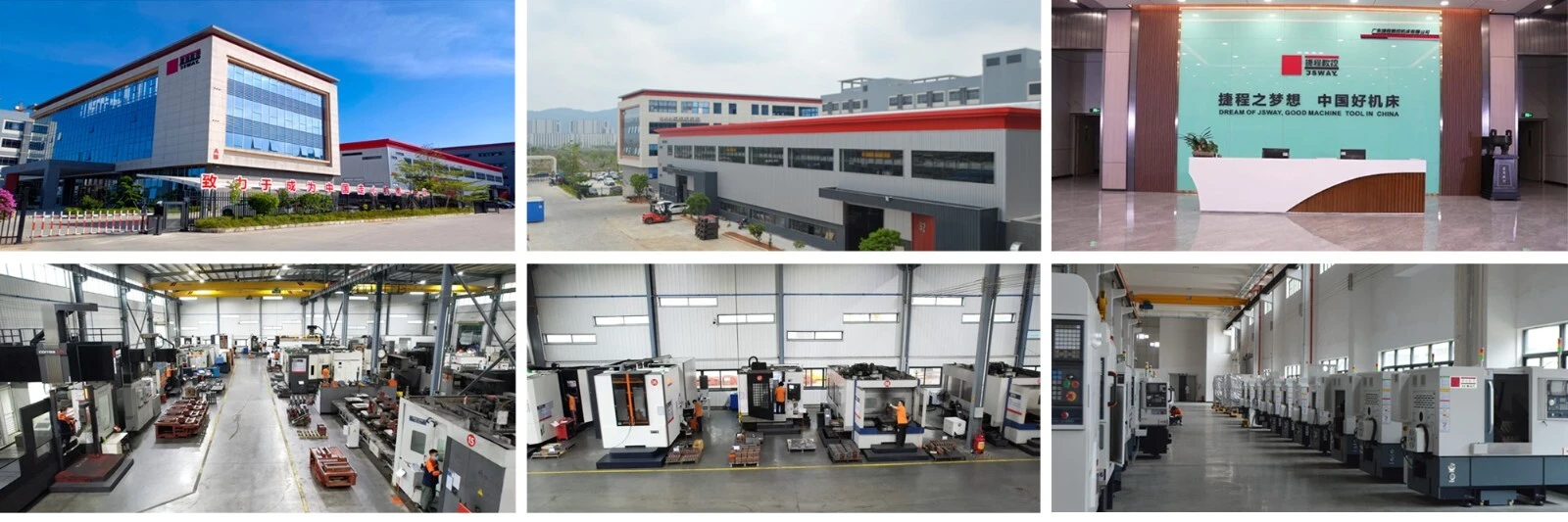

1. Durante años de desarrollo, Guangdong JSWAY CNC Machine Tool Co., Ltd. se ha convertido en un fabricante confiable. Proporcionamos principalmente productos innovadores como Bench Top CNC Mill.
2. No esperamos quejas de torno suizo de CNC de nuestros clientes.
3. Ya sea que estemos integrando tecnología de punta para reducir nuestro impacto ambiental, impulsando la innovación para mejorar la sociedad o garantizando que operamos de manera ética en toda nuestra cadena de suministro, estamos totalmente comprometidos a trabajar de la manera más responsable y sostenible posible. ¡Por favor contáctenos!
