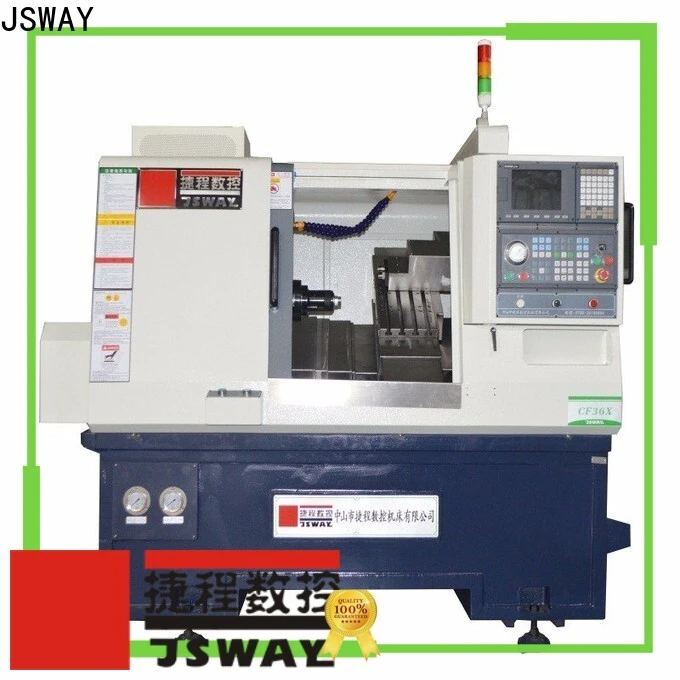

Torno CNC pequeño, automático, complejo, de 4 ejes, de bajo precio, de China
Un torno CNC de 4 ejes con una herramienta eléctrica lateral es una solución de mecanizado muy avanzada que proporciona capacidades excepcionales para una fabricación compleja y de precisión. Esta configuración permite operaciones de mecanizado simultáneas en múltiples superficies de una pieza de trabajo, lo que permite la creación de geometrías y perfiles complejos. Con la inclusión de una herramienta eléctrica lateral, se pueden realizar fácilmente tareas de mecanizado descentradas y en ángulo, ampliando la gama de operaciones posibles. Ideal para industrias que exigen componentes de alta precisión, como la fabricación aeroespacial, automotriz y de dispositivos médicos, esta configuración ofrece flexibilidad y eficiencia superiores en el mecanizado multieje. Experimente el siguiente nivel de rendimiento de fabricación con un torno CNC de 4 ejes equipado con una herramienta eléctrica lateral.
Característica
1.C El eje tiene función de indexación se puede poner 1 herramienta en vivo
2.Propia tecnología de instalación de alta tecnología, no daña el riel principal
3. Velocidad de mecanizado rápida de hasta 36 m/min.
4. Alto costo y rendimiento laboral.
5.Puede instalar la herramienta eléctrica en Z Eje para mecanizar piezas cuadradas/hexagonales.
6. Velocidad máxima de la herramienta de revestimiento de hasta 4500 rpm.
Fontanería, ferretería, muebles, instrumentos médicos, relojes, adornos, cigarrillos electrónicos, etc.
Ventaja
La máquina de torno CNC de 4 ejes con herramienta eléctrica lateral ofrece varias ventajas sobre las soluciones de mecanizado tradicionales:
Mecanizado de múltiples ejes: la adición del cuarto eje y la herramienta eléctrica lateral permite que la máquina realice operaciones de mecanizado complejas y de múltiples lados en una sola configuración, lo que reduce la necesidad de múltiples soportes de piezas y cambios de herramientas.
Mayor flexibilidad: la herramienta eléctrica lateral permite el mecanizado descentrado y en ángulo, brindando la capacidad de crear geometrías y características más complejas que serían difíciles de producir utilizando métodos convencionales.
Tiempo de configuración reducido: con la capacidad de realizar múltiples operaciones en una sola configuración, la máquina de torno CNC de 4 ejes con una herramienta eléctrica lateral reduce significativamente el tiempo de configuración, lo que resulta en una mayor productividad y eficiencia.
Precisión mejorada: las capacidades multieje de la máquina permiten un control preciso sobre los movimientos de la herramienta, lo que conduce a una mayor precisión en el mecanizado de piezas y componentes complejos.
Capacidades de mecanizado ampliadas: la herramienta eléctrica lateral abre la posibilidad de operaciones adicionales como fresado, taladrado y roscado, ampliando aún más la gama de procesos de mecanizado realizables.
Acabado superficial mejorado: la capacidad de realizar mecanizado multieje con una herramienta eléctrica lateral puede dar como resultado acabados superficiales superiores y una calidad general de la pieza debido a menores requisitos de manipulación y reposicionamiento.
En general, el torno CNC de 4 ejes con herramienta eléctrica lateral ofrece capacidades mejoradas para tareas de mecanizado complejas, mayor productividad y la capacidad de producir componentes de alta precisión con mayor eficiencia en comparación con los métodos de mecanizado convencionales.
Parámetro técnico
CONFGURATION | ||
NC | TAIWAN/GUANGZHOU | LNC/SYNTEC/GSK |
Huso | TAIWAN POSA | A2-4/36 |
Servo motor | YASKAWA | 850W |
Motor de husillo | YASKAWA | 4.4KW |
paquete de servos | YASKAWA | 5.5KW |
tornillo de avance | HIWIN/PMI | C3,PⅡ Nivel |
Rodamiento | NSK,FAG | nivel P4 |
Acoplador de tornillo de avance | MADE IN TAIWAN | alto nivel de precisión |
PARAMETER | ||
Capacidad | Orificio del husillo | 46milímetro |
Diámetro máximo del material: | 36 milímetro | |
Diámetro máximo de mecanizado | 280milímetro | |
Longitud máxima de mecanizado | 180milímetro | |
máx. recorrido del eje X | 630milímetro | |
máx. recorrido del eje Z | 265milímetro | |
Eje X/Z de movimiento rápido | 36 m/min | |
Precisión de reposición | 0.005milímetro | |
Motor | motor de frecuencia | 4.4KW |
Eje de velocidad | 3000 rpm | |
Servomotor del eje X | 850W | |
Servomotor del eje Z | 850W | |
Herramientas | Herramientas tipo pandilla | 5--8 |
herramienta en vivo | 1 | |
Otros | Capacidad instalada total | 5KW |
Tamaño | 1930X1335X1580 | |
N.W. | 2200KG |
Nuestro servicio
1 Nos especializamos en la fabricación de máquinas de torno cnc de bancada inclinada.
Para
10
Años
, la tecnología sale adelante
en la industria
.
2 Nuestro suministro capacidad es suficiente para garantizar la demanda de los clientes.
3 Donde puedes comprar todos los Equipos para tu mercado ,mientras tanto los clientes pueden disfrutar del
Servicios de asesoramiento técnico a largo plazo en nuestra empresa.
4 Nuestros productos pueden ser OEM , satisface tus necesidades especiales.
5. Entrega rápida, precio competitivo. , alta calidad y servicio a largo plazo para nuestros clientes.
6 Hay un La cooperación a largo plazo con la empresa de envío puede hacer que los productos sean más rápidos y
de manera eficiente para que pueda entregarse de manera segura en el lugar designado como huésped.
7 Proporcionaremos lo mejor servicio post venta para los invitados que hacen todo lo posible para cumplir con los requisitos de los invitados.
1. ¿Puede sostener mucho el cuchillo de torno? ¿Hay varias opciones?
El torno de bancada inclinada generalmente puede instalar de 5 a 7 herramientas, el torno de torreta puede instalar 8/10 herramientas en la torreta.
2-3 herramientas sobre la mesa.
2. ¿Cómo elegir la mejor opción para su máquina?
Si tiene una solicitud especial para la configuración de la máquina herramienta y el presupuesto es limitado,
También podemos, según su necesidad, cambiar la configuración. Por lo tanto, proporciónenos su
dibujo de mecanizado, estamos muy contentos de diseñar una solución de proceso específica para usted y
Le recomendamos un modelo de máquina CNC adecuado.
3. Acerca de OEM
Nuestros productos pueden ser OEM y satisfacer sus necesidades especiales. Tenemos una experiencia muy rica y
Fuerte capacidad de investigación y desarrollo de máquinas herramienta. Estamos muy dispuestos a ofrecerle
Equipos personalizados altamente eficientes siempre que tenga cierta cantidad de necesidades.
4.Acerca del envío
Existe una cooperación a largo plazo con la empresa de envío, lo que puede hacer que los productos sean más
de manera rápida y eficiente para que pueda ser entregado de manera segura al lugar designado como huésped.
5. Sobre la capacidad de suministro
Nuestra capacidad de suministro es suficiente para garantizar la demanda de los clientes. donde puedes comprar
Todos los equipos para su mercado, mientras tanto, los clientes pueden disfrutar del largo plazo.
Servicios de asesoramiento técnico en nuestra empresa.
6. Acerca del servicio postventa
Brindaremos el mejor servicio posventa a los huéspedes que hagan todo lo posible para cumplir con los requisitos.
de invitados. Nuestras ventajas y entrega rápida, precio competitivo, alta calidad y servicio a largo plazo
a nuestros clientes.
