Camino de cncmachines de múltiples funciones para la venta para piezas de máquina medial

Ventajas de la empresa
1. JSWAY CNCMACHINES está disponible en una variedad de estilos y especificaciones de diseño. El producto se puede producir en grandes cantidades en poco tiempo.
2. Máquina herramienta CNC Guangdong JSWAY Co., Ltd. El éxito se basa en su actitud respetuosa hacia los clientes. El centro de mecanizado vertical VMC está diseñado con una estructura rígida y una plataforma estable, lo que ayuda a minimizar la vibración y la deflexión durante el mecanizado. Esta rigidez contribuye a un mejor rendimiento de corte y consistencia en la calidad de la parte
3. El producto ha pasado la estricta inspección de calidad de terceros autorizados. Los tornos de CNC pueden producir una amplia variedad de piezas con diferentes formas, tamaños y complejidades. Pueden realizar diversas operaciones, como girar, enfrentar, perforar, roscarse y más, haciéndolas versátiles para las diferentes necesidades de fabricación.
4. Hacemos pleno uso de la tecnología de punta para lograr productos de alta calidad. Hecho por la alta tecnología, el producto cumple con el alto estándar internacional
5. El producto cumple con los estrictos estándares de calidad en el mercado global. Su interfaz está diseñada para ser simple y elegante

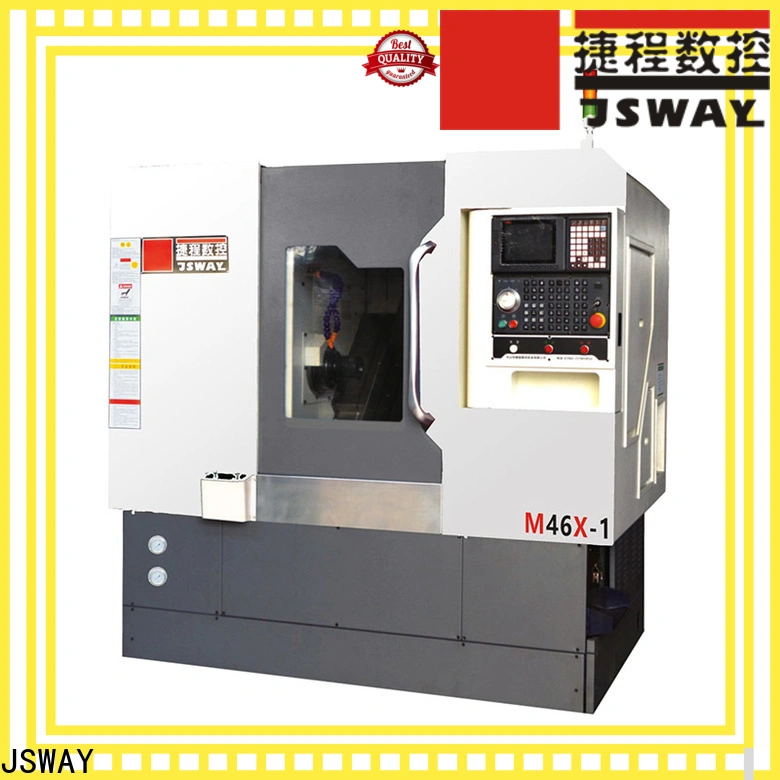

Torno de bancada inclinada con base fundida M46X con herramientas motorizadas

Modelo   ¡No!:	M46X	CFG46X
Sistema de control   Marca	SYNTEC	SYNTEC
Cojinete principal   Marca	NSK	NSK
Motor principal   Marca	SYNTEC	SYNTEC
servosistema   Marca	SYNTEC/YASKAWA	SYNTEC/YASKAWA
husillo de bolas   & Marca de guía LM	PMI&HIWIN	PMI&HIWIN
Lubricación   marca del sistema	BAOTN	BAOTN
máx. balancearse   sobre la cama (mm)	300	280
máx. torneado   longitud (mm)	100	100
Diámetro de giro   (disco/eje) (mm)	⌀210/100	⌀200/100
Orificio del husillo   (mm)	⌀46	⌀46
A través de la barra   capacidad (mm)	⌀45	⌀45
Velocidad del husillo   Rango （ RPM)	4500RPM	4500RPM
Nariz del husillo   (brida)	A2-5	A2-5
Motor de husillo   potencia (kilovatios)	4.4KW	4.4KW
tana cama   (grado)	45°	45°
velocidad X-rápida   (m/min)	30	30
velocidad rápida Z   (m/min)	30	30
Viaje X (mm)	830	720
Recorrido Z (mm)	300	280
Reexactitud de   Eje X / Eje Z	0.005	0.005
herramienta estándar   Tipo	20*20	20*20
máx. cargando   herramientas (PCS)	7	5
O.D. también tamaño   (mm)	20*20	20*20
I.D. tamaño de la herramienta   (mm)	20	20
Potencia de la máquina   (KW)	13	13
Máquina G.W. （ KGS)	3300	2800
Disposición de la máquina   (Largo*An*Al) (mm)	2150*1625*1930	2025*1385*1910
Tamaño del embalaje   (Largo*An*Al) (mm)	2350*1750*2200	2150*1650*2100
Cantidad de carga de   20"GP (conjuntos)	2	2
Cantidad de carga de   40"GP (conjuntos)	4 Unidad	4 Unidad
Cantidad de carga de   40"Sede (conjuntos)	4	4
Cabeza de la energía   Unidad	3000	3000
Cabeza de la energía   potencia del motor (kilovatios)	1.3KW	1.3KW
Cabeza de la energía   máx. Velocidad （ RPM)	3000	3000
Base ' s   material	fundido	fundido
Voltaje (V), frecuencia (Hz)  (trifásico)	380V, 50Hz	380V, 50Hz
