Tornio suizo preciso automático a la venta para fábrica
El torno suizo de 6 ejes está diseñado para mecanizar piezas pequeñas y complejas con un alto grado de precisión Los tornos automáticos tipo suizo satisfacen todos sus requisitos de mecanizado de componentes metálicos pequeños, complejos y precisos. Una de las características distintivas de un torno CNC con herramientas motorizadas es la capacidad de realizar operaciones de mecanizado adicionales como fresado, taladrado y roscado.
Características de la máquina de torno suizo:
1 、 sistema CNC: SYNTEC 220 TB
2. Husillo: husillo eléctrico de precisión de desarrollo propio JSWAY
3. Rodamiento de varilla de precisión japonés NSK-P4
4. Riel guía de precisión P2 autolubricante HIWIN de Taiwán
5 、 varilla roscada de precisión Taiwán HIWIN C3
6. Husillo principal y secundario: motor de husillo eléctrico JSWAY 7.5KW
7. Cabezal de potencia lateral del husillo principal S3 (herramienta eléctrica ER16 x 4PCS) con servomotor japonés YASKAWA 1KW
8. Cabezal de potencia del extremo del subhusillo principal S4 (base fija ER x 5 piezas + herramienta eléctrica ER16 x 4 piezas) con servomotor japonés YASKAWA de 1 KW; herramienta eléctrica ER16 x 2 piezas al lado con servomotor japonés YASKAWA de 0,75 kW
9 、 Extremo del husillo principal S5 (herramienta eléctrica ER16 x 2 piezas + herramienta fija ER16 x 4 piezas) con servomotor japonés YASKAWA de 750 W
10 、 Extremo del eje principal también 12x12 mm x 8 piezas
11 、 Componentes neumáticos de la marca AIRTAC
12 、 Buzo de bomba de lubricante automático de personalización JSWAY
13 、 Estación de alta presión de personalización JSWAY

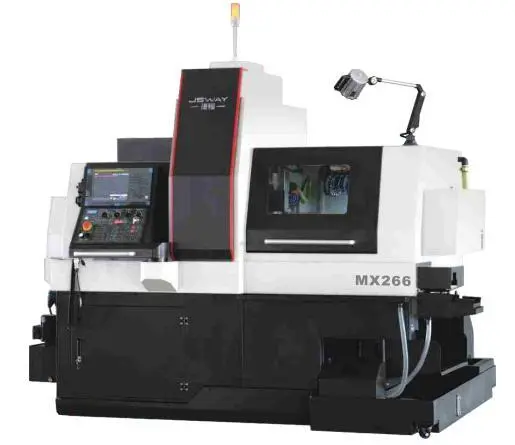

| Modelo No. | MX266 | |
| tipo estructural | Tipo de herramienta horizontal | |
| Sistema operativo | FANUC o SYNTEC | |
| AXES | X1Y1Z1 + X2Y2Z2 | |
| Velocidad de avance rápido (m/min) | Eje X 24, otros ejes 30 | |
| capacidad de procesamiento | El diámetro de la barra sostenida por el husillo. (MM) | 5-26 |
| Diámetro máximo de perforación del husillo (MM) | 10 | |
| Diámetro máximo de roscado del husillo (M) | M8 | |
| El diámetro de la barra sostenida por el subhusillo. (MM) | 5-26 | |
| Diámetro máximo de perforación del subhusillo (MM) | 10 | |
| Diámetro máximo de roscado del subhusillo (M) | M8 | |
| Diámetro máximo de perforación del cabezal de fresado lateral (MM) | 8 | |
| Diámetro máximo de roscado del cabezal de fresado lateral (M) | M6 | |
| Huso | potencia del husillo (KW) |
FANUC 5.5
SNYTEC 8.2 |
| Velocidad máxima del husillo (RMP) | 8000 | |
| Mesa de husillo | Carrera del casquillo guía móvil del varillaje del husillo (MM) | 230 |
| movimiento máximo | Sin casquillo guía (opcional, MM) | 360 |
| Herramientas | Cantidad de herramientas de torneado (piezas) | 16x16MM, 7 piezas |
| herramienta eléctrica lateral (piezas) |
ER16, 3 piezas
ER20, 2 piezas | |
| Herramienta para la cara del extremo del husillo (piezas) |
Tubo de perforación fijo ER16, 5 piezas +
herramientas eléctricas ER20, 3 piezas | |
| Herramienta de cara final del subhusillo (piezas) |
herramientas fijas ER16, 8 piezas +
herramientas eléctricas ER16, 4 piezas | |
| Herramienta lateral del subhusillo | herramientas eléctricas ER16, 3 piezas | |
| Cantidad total de herramientas | 35 | |
| Velocidad máxima del cabezal de potencia (RPM) | 5500 | |
| Otros | Tamaño (LWH, aproximado, MM) | 2300x1890x1950 |
| Peso (aproximado, kg) | 3500 | |
| Configuración opcional | Función de compensación térmica | Y |
| Función automática de rotura de virutas | Y | |
JSWAY Torno CNC tipo suizo es tu primera opción!
