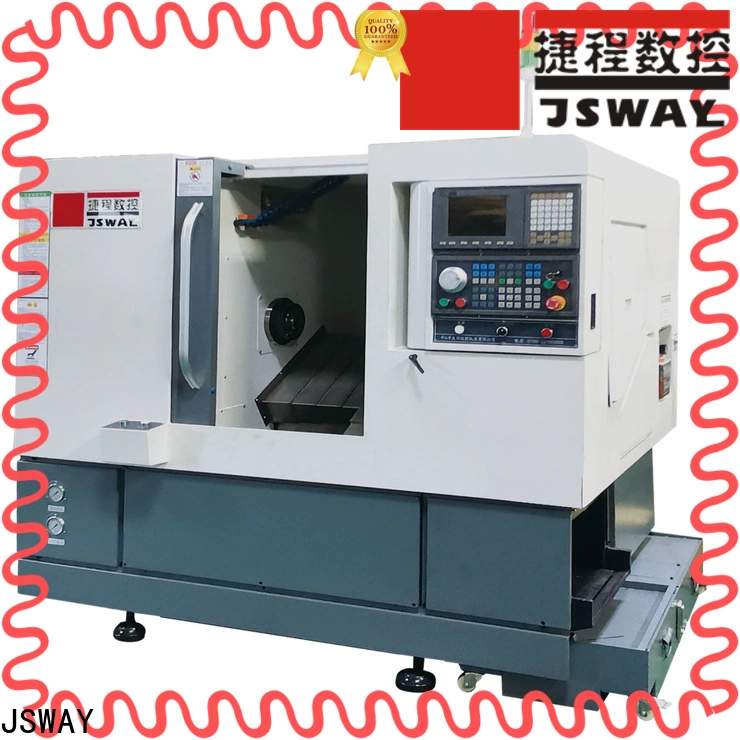

La máquina CNC de 2 ejes con herramientas en grupo es un tipo específico de torno CNC o centro de torneado CNC que utiliza un sistema de herramientas en grupo para operaciones de mecanizado. Las máquinas CNC de 2 ejes con herramientas múltiples suelen ser soluciones rentables para la producción de lotes pequeños y medianos de piezas de precisión debido a su eficiente sistema de herramientas y sus capacidades de mecanizado de alta velocidad.
Características:
● La máquina CNC de 2 ejes adopta una trinidad mecánica, eléctrica y neumática, de acuerdo con un diseño ergonómico de diseño de comodidades, protección completamente cerrada, estructura compacta, área de ahorro, fácil operación y fácil mantenimiento.
● El proceso de instalación del eje X/Z es muy avanzado, la velocidad de procesamiento es rápida, el tamaño del procesamiento es muy preciso y la regla de la máquina fría y caliente apenas cambia. La velocidad de procesamiento puede alcanzar hasta 36 m/min, el valor de fábrica está configurado en 30 m/min.
● El husillo de precisión vertical POSA/ROYAL de Taiwán, con equilibrio dinámico de precisión y los rodamientos lubricados con grasa importada permanente, mantienen el husillo girando suavemente a alta velocidad y reducen la deformación térmica al mínimo. Alta velocidad de corte de hasta 6000r/min, puede ser un procesamiento de alto brillo.
● La máquina CNC de 2 ejes está conectada con el servomotor y el tornillo de avance directamente para las direcciones vertical y horizontal, y los rodamientos de varilla de avance NSK de Japón garantizan una transmisión de alta precisión.
● Torno de 2 ejes Con sistema de lubricación intermitente automático de alto rendimiento, que puede lubricar el riel guía de la cama y la varilla guía X/Z de manera oportuna para garantizar que la superficie del riel guía y la varilla guía vertical y horizontal estén siempre en buen estado de lubricación.
● Torno cnc de 2 ejes Con portaherramientas de tipo horizontal, cuya disposición y ajuste son más convenientes. El dispositivo de extracción automática de material se puede instalar en el portaherramientas y controlarse mediante un sistema de control numérico para realizar fácilmente la automatización de la colaboración en línea. Para mejorar la eficiencia de la producción.
| Modelo No. | M36 | |
| Tipo de máquina | Torno y fresadora | |
| AXES | XZ | |
| Sistema operativo |
LNC 5800 o
SYNTEC 22TA | |
| capacidad de procesamiento | Diámetro máximo de barra (MM) | 35 |
| Diámetro máximo de rotación (MM) | 280 | |
| Longitud máxima de procesamiento (MM) | 100 | |
| Recorrido máximo del eje X (MM) | 810 | |
| Recorrido máximo del eje Y (MM) | N | |
| Carrera máxima del eje Z (MM) | 280 | |
| Velocidad de movimiento más rápida del eje X/Z (M/MIN) | 30 | |
| Velocidad de movimiento más rápida del eje Y (M/MIN) | N | |
| Altura central (MM) | 60 | |
| Precisión | Precisión de posicionamiento repetido del eje X (MM) | 0.005 |
| Precisión de posicionamiento repetido del eje Y (MM) | N | |
| Precisión de posicionamiento repetido del eje Z (MM) | 0.008 | |
| Motor | Motor de husillo (kilovatios) | 3.7 |
| Motor del eje X (KW) | 0.85 | |
| Motor del eje Y (KW) | N | |
| Motor del eje Z (KW) | 0.85 | |
| Motor del cabezal de potencia (KW) | N | |
| Conductor | Unidad de husillo (KW) | 5.5 |
| Unidad del eje X (KW) | 1.0 | |
| Unidad del eje Z (KW) | 1.0 | |
| Herramientas | cantidad | 5-10 |
| herramientas eléctricas | N | |
| Otros | Potencia total de la máquina (aproximada, KW) | 8.0 |
| Husillo: Taiwán Pusen | A2-4 | |
| Cilindro: JSWAY personalizado (pulgadas) | 5 | |
| Tamaño (aproximado, MM) | 2200x1480x1750 | |
| Peso (aproximado, KG) | 2900 | |
Alta precisión, vida duradera, estable, alta eficiencia, operación simple, fácil mantenimiento
