Seguridad Máquinas CNC utilizadas para la venta cerca de la molienda para la venta para piezas militares

Ventajas de la empresa
1. El centro de giro vertical JSWAY CNC debe pasar por una serie de pruebas. Incluyen pruebas para el cumplimiento de la directiva de maquinaria, pruebas para la seguridad de la operación y pruebas para su esperanza de vida. Con una cubierta protectora completa, puede evitar que el agua fluya hacia él
2. [企业简称] se ha comprometido con el R & D, el diseño y la producción de máquinas CNC usadas para la venta cerca de mí durante muchos años, y el precio producido tiene un rendimiento excelente y de alta calidad, y ha ganado un amplio reconocimiento en el mercado .
3. El producto presenta una operación fácil. Tiene una instrucción de operación simple que puede respaldar su poderoso flujo de procesamiento para finalizar las tareas esperadas. Se puede proporcionar con soporte técnico a largo plazo
4. El producto puede funcionar en un amplio rango de temperaturas. Ha sido tratado bajo compresión térmica, lo que garantiza que se adapte con flexibilidad a los cambios de temperatura. El producto viene con el servicio OEM para satisfacer las necesidades de los clientes.

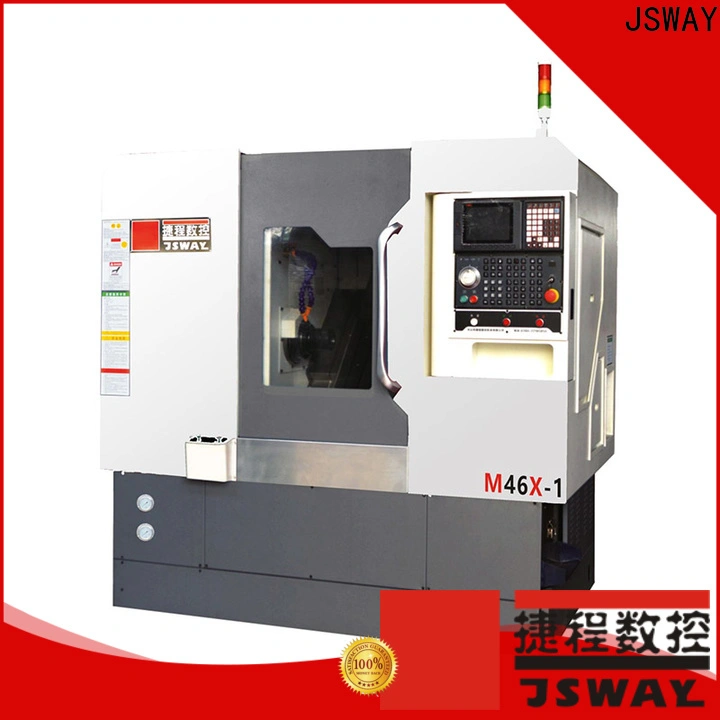

Torno de bancada inclinada con base fundida M46X con herramientas motorizadas

Modelo   ¡No!:	M46X	CFG46X
Sistema de control   Marca	SYNTEC	SYNTEC
Cojinete principal   Marca	NSK	NSK
Motor principal   Marca	SYNTEC	SYNTEC
servosistema   Marca	SYNTEC/YASKAWA	SYNTEC/YASKAWA
husillo de bolas   & Marca de guía LM	PMI&HIWIN	PMI&HIWIN
Lubricación   marca del sistema	BAOTN	BAOTN
máx. balancearse   sobre la cama (mm)	300	280
máx. torneado   longitud (mm)	100	100
Diámetro de giro   (disco/eje) (mm)	⌀210/100	⌀200/100
Orificio del husillo   (mm)	⌀46	⌀46
A través de la barra   capacidad (mm)	⌀45	⌀45
Velocidad del husillo   Rango （ RPM)	4500RPM	4500RPM
Nariz del husillo   (brida)	A2-5	A2-5
Motor de husillo   potencia (kilovatios)	4.4KW	4.4KW
tana cama   (grado)	45°	45°
velocidad X-rápida   (m/min)	30	30
velocidad rápida Z   (m/min)	30	30
Viaje X (mm)	830	720
Recorrido Z (mm)	300	280
Reexactitud de   Eje X / Eje Z	0.005	0.005
herramienta estándar   Tipo	20*20	20*20
máx. cargando   herramientas (PCS)	7	5
O.D. también tamaño   (mm)	20*20	20*20
I.D. tamaño de la herramienta   (mm)	20	20
Potencia de la máquina   (KW)	13	13
Máquina G.W. （ KGS)	3300	2800
Disposición de la máquina   (Largo*An*Al) (mm)	2150*1625*1930	2025*1385*1910
Tamaño del embalaje   (Largo*An*Al) (mm)	2350*1750*2200	2150*1650*2100
Cantidad de carga de   20"GP (conjuntos)	2	2
Cantidad de carga de   40"GP (conjuntos)	4 Unidad	4 Unidad
Cantidad de carga de   40"Sede (conjuntos)	4	4
Cabeza de la energía   Unidad	3000	3000
Cabeza de la energía   potencia del motor (kilovatios)	1.3KW	1.3KW
Cabeza de la energía   máx. Velocidad （ RPM)	3000	3000
Base ' s   material	fundido	fundido
Voltaje (V), frecuencia (Hz)  (trifásico)	380V, 50Hz	380V, 50Hz
