Torno multipropósito de bancada inclinada de eje múltiple B8D
Introducción al torno CNC de bancada inclinada B8D
Los rieles guía de la bancada del torno CNC de bancada inclinada están inclinados respecto del suelo en un ángulo (comúnmente 30°, 45°, 60° o 75°), y el diseño general es un triángulo rectángulo. En comparación con la estructura cuadrada de la plataforma plana, su centro de gravedad es más bajo y más estable.
Rieles guía y cama: El diseño del riel guía inclinado no solo extiende el recorrido del eje X y permite disponer más herramientas (como torretas de 8/12 estaciones), sino que también reduce la vibración y mejora la precisión del procesamiento al optimizar la dirección de la fuerza de corte (coherente con la dirección de la gravedad de la pieza de trabajo).
Sistema de accionamiento: Se utilizan servomotores, tornillos de bolas y guías lineales para garantizar un movimiento de alta velocidad y alta precisión. Por ejemplo, el tornillo del eje X está sujeto a una fuerza axial debido a la gravedad y el juego es casi cero, lo que mejora significativamente la precisión del posicionamiento repetido.
Vinculación multieje: Algunos tornos de bancada inclinada están equipados con husillos secundarios, eje Y o funciones de fresado, que admiten el procesamiento de múltiples tareas, como torneado, taladrado y fresado, lo que reduce la necesidad de sujeción secundaria.
Mecanismo de extracción de viruta: La cama inclinada utiliza la gravedad para eliminar las virutas de forma natural, evitando que las virutas se acumulen en los rieles guía o tornillos y alargando la vida útil del equipo.
Integración de automatización: Se pueden configurar alimentadores automáticos, brazos robóticos o alimentadores de tiras para lograr ciclos de procesamiento totalmente automáticos. Por ejemplo, el torno multiusos de bancada inclinada tipo banda B8D admite funciones de carga y descarga automáticas y fresado, lo que reduce significativamente la intervención manual.
Mayor rigidez: El lecho inclinado tiene un área de sección transversal más grande y una mejor resistencia a la flexión y torsión que el lecho plano, lo que es especialmente adecuado para el corte pesado de materiales de alta dureza (como aleaciones de titanio y acero inoxidable).
| Características | Torno CNC de bancada inclinada | Torno CNC de bancada plana |
|---|---|---|
| Estabilidad estructural | Cama de triángulo rectángulo, fuerte resistencia a las vibraciones. | Cama cuadrada, baja estabilidad |
| Eficiencia de eliminación de viruta | Eliminación de virutas asistida por gravedad, lo que reduce la limpieza manual | Requiere extracción de viruta adicional manual o asistida por equipo. |
| Potencial de automatización | Equipos de automatización fáciles de integrar, adecuados para producción no tripulada. | La transformación de la automatización es difícil |
| Precisión de procesamiento | El juego se acerca a cero, alta repetibilidad | La holgura del tornillo requiere una compensación adicional |
Ventajas principales del producto
Parámetro de la máquina
PARAMETER | ||
|
| B8D |
CAPACITY | Orificio del husillo | 56 MM |
Máx. diámetro del material: | 45 MM | |
Columpio Max sobre la cama | 350mm | |
Máx. longitud del mecanizado | 100 mm | |
Máx. recorrido del eje X | 630 mm | |
Máx. recorrido del eje Z | 300 mm | |
Movimiento rápido X/Y/Z | 36/20/36 m/min | |
Precisión de reposicionamiento (x/z) | x<000000>le;0,007 mm z<000000>le;0,015 mm | |
MOTOR | Servomotor | 5,9 kW con anillo magnético |
Velocidad del husillo | 5000 rpm | |
Servomotor del eje X | 1.3KW | |
Servomotor del eje Z | 1.3KW | |
Servomotor del eje Y | 850W | |
Servomotor de herramientas vivientes | 1.3KW | |
TOOLS | torreta | 8/12 herramientas |
OTHERS
| Capacidad total instalada | 12 KW |
Tamaño | 2200X1723X2023 | |
N.W. | 2950KG | |
MACHINING RANGE | ||||
| Diámetro | Longitud | ||
CFG46X | M46X | CFG46X | M46X | |
COLLET | 4-45 mm | 4-45 mm | 5-100 mm | 5-100 mm |
CHUCK | 4-160 mm | 4-200 mm | 5-100 mm | 5-100 mm |

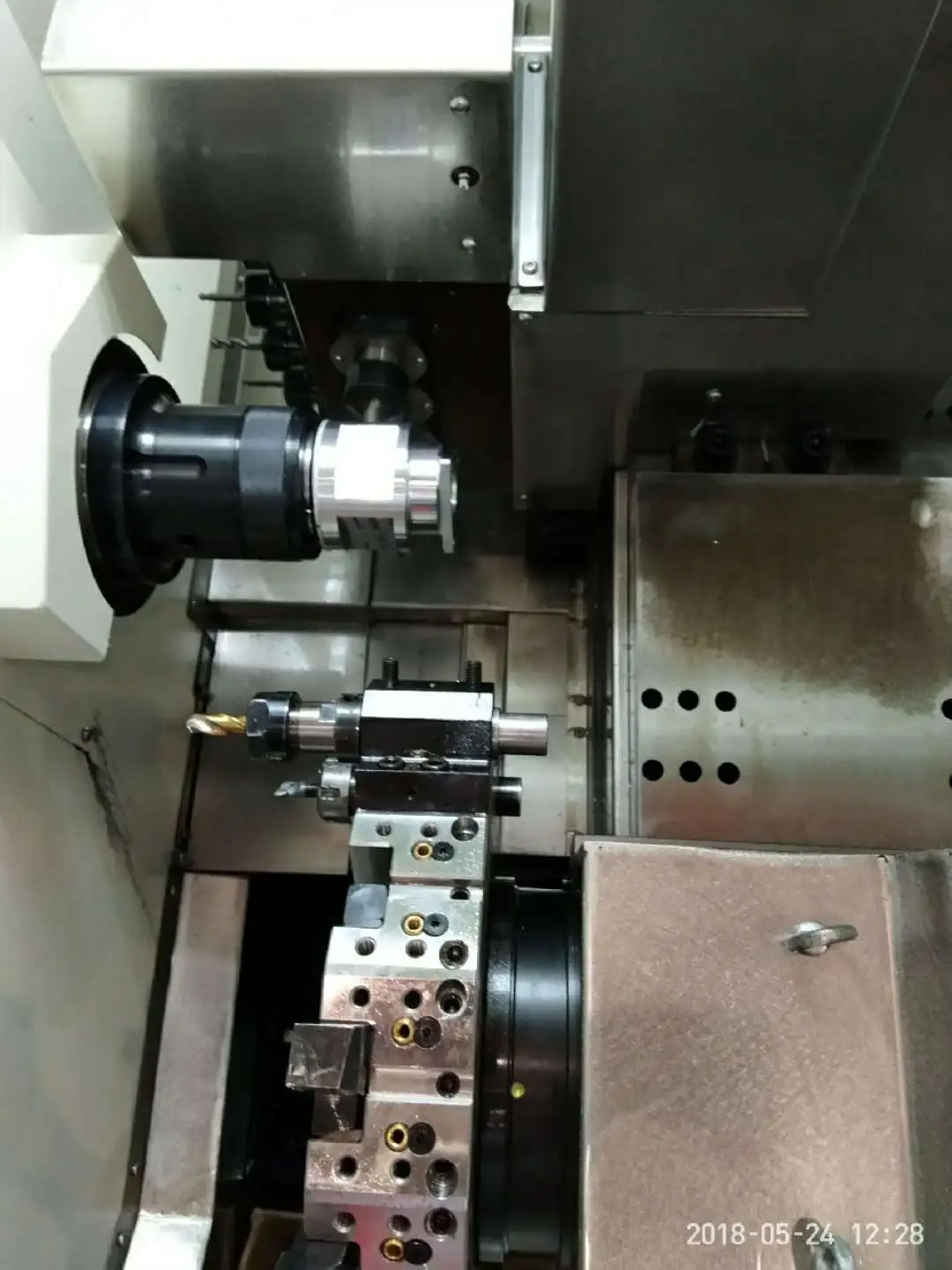

Detalles de la figura
