Ventajas de la empresa
1.

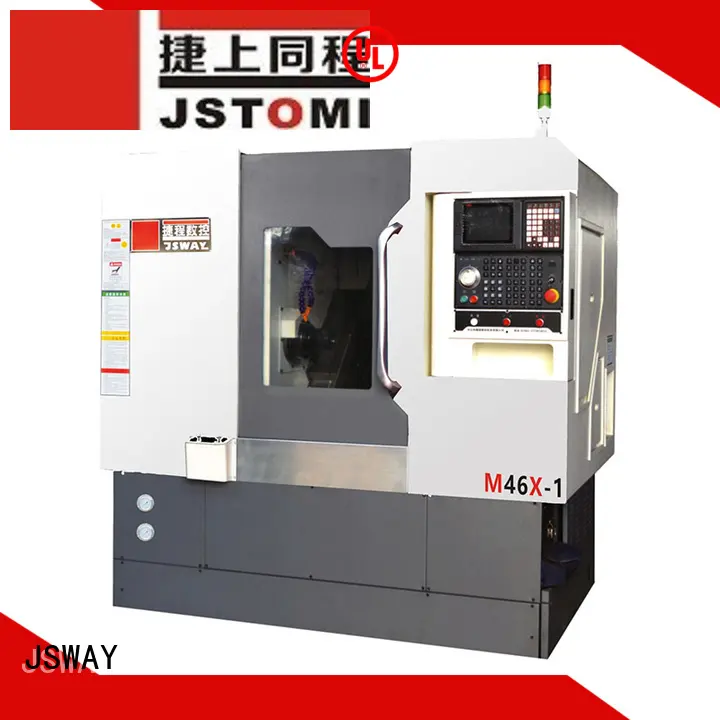

La producción de la máquina de torno convencional JSWAY implica varias etapas. Estas etapas incluyen la adquisición de materias primas, soldadura y fabricación de la base o marco, mecanizado de componentes, pintura y acabado especial. El corte realizado por el producto es muy suave
2.
La máquina de torno de 3 eje presenta una oportunidad para construir la confianza de los clientes, mejorar la credibilidad de la compañía y ganar más negocios. Su interfaz está diseñada para ser simple y elegante
3.
Mientras mantiene la máquina de torno convencional, la máquina de torno de 3 ejes también puede representar el espíritu de Jsway. Sus piezas clave se compran a la marca Taiwán y Japón, lo que hace que el producto estable en rendimiento
4.
El rendimiento superior del producto agrada al público en el mercado. El producto no hace ruido durante la operación
5.
Los resultados de la prueba indican que la máquina de torno de 3 eje tiene varios méritos, como la máquina de torno convencional. Bajo el clima extremo, la máquina puede funcionar normalmente
Ventajas principales del producto
![CNC de máquina de torno convencional para piezas de teléfono JSWAY 13]()
![CNC de máquina de torno convencional para piezas de teléfono JSWAY 14]()
Husillo de alta precisión con polea síncrona
Husillo tipo manguito original de Taiwán, con 3 frontales.&2 ejes radiales traseros de ultra alta precisión japoneses sin husillo<3um
La precisión de indexación es ±0,015°
![CNC de máquina de torno convencional para piezas de teléfono JSWAY 15]()
Herramienta de vida flexible
Las herramientas vivas pueden tener diferentes combinaciones y pueden realizar la mayoría de las perforaciones laterales o frontales simples.
![CNC de máquina de torno convencional para piezas de teléfono JSWAY 16]()
Protector de seguridad para eje X/Z
Prueba completa y buena protección del tornillo lineal. & camino guía
![CNC de máquina de torno convencional para piezas de teléfono JSWAY 17]()
Mecanizado de eficiencia
Velocidad de movimiento más rápida del eje X/Z hasta 36 M/min (configuramos 30 M/min en fábrica)
Puede ensamblar un alimentador automático de barras y un transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
![CNC de máquina de torno convencional para piezas de teléfono JSWAY 18]()
Estructura de cama con base de fundición de una sola pieza.
Estructura inclinada de 45°, descarga suave de recortes. La base se procesa mediante fresado de pórtico de una sola vez, lo que garantiza la precisión de la máquina.
![CNC de máquina de torno convencional para piezas de teléfono JSWAY 19]()
Motor de husillo
Motor síncrono Syntec + sensor de doble retroalimentación + anillo magnético Motor 5.5KW, alta precisión de indexación
PARAMETER
|
|
|
CFG46X
|
M46X
|
CAPACITY
|
Orificio del husillo
|
56MM
|
56 MM
|
máx. diámetro del material:
|
45MM
|
45 MM
|
Columpio máximo sobre la cama
|
280MM
|
350milímetro
|
máx. longitud de mecanizado
|
100MM
|
100 milímetro
|
máx. recorrido del eje X
|
720MM
|
850 milímetro
|
máx. recorrido del eje Z
|
280MM
|
330 milímetro
|
Eje X/Z de movimiento rápido
|
30 M/MIN
|
30 m/min
|
Precisión de reposición (x/z)
|
x≤0,007mm z≤0,015 mm
|
x≤0,007mm z≤0,015 mm
|
MOTOR
|
Servo motor
|
4.4KW
|
5,9/7,5 KW con anillo magnético
|
Eje de velocidad
|
3000R/MIN
|
5000 rpm/min
|
Servomotor del eje X
|
1.3KW
|
1.3KW
|
Servomotor del eje Z
|
1.3KW
|
1.3KW
|
Servomotor de herramienta viva
|
0.85/1.3KW
|
0.85/1.3KW
|
TOOLS
| Herramientas tipo pandilla
|
2-8
|
2-8
|
OTHERS
|
Capacidad instalada total
|
12 KW
|
12 KW
|
Tamaño
|
2025X1385X1910
|
2180X1623X1940
|
N.W.
|
2700KG
|
2950KG
|
MACHINING RANGE
|
|
Diámetro
|
Longitud
|
CFG46X
|
M46X
|
CFG46X
|
M46X
|
COLLET
|
4-45 mm
|
4-45 mm
|
5-100 mm
|
5-100 mm
|
CHUCK
|
4-160 mm
|
4-200 mm
|
5-100 mm
|
5-100 mm
|
Cobertura completa para la base.
Tanque de agua refrigerante independiente
Herramienta Lingving + perforación de alta presión.
Anillo magnético y freno de husillo.
Herramienta de vida lateral
Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.
¡Contáctenos y obtenga dos portabrocas gratis!
Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!
Dimensión de la máquina y dimensión del embalaje.
![CNC de máquina de torno convencional para piezas de teléfono JSWAY 27]()
Características de la empresa
1.
Como excelente maquinema de torno de 3 ejes, Zhongshan Jstomi CNC Machine Tool Co., Ltd. es de confianza para los clientes.
2.
Nuestra fábrica está en las condiciones adecuadas: las aberturas en el techo del edificio permiten que la luz llegue a la fábrica, aportando calidez a las instalaciones y reduciendo el consumo eléctrico de la iluminación interior.
3.
Debido al aliento de los clientes, JSWay Brand continuará desarrollando una mayor satisfacción del cliente. ¡Compruébalo!
