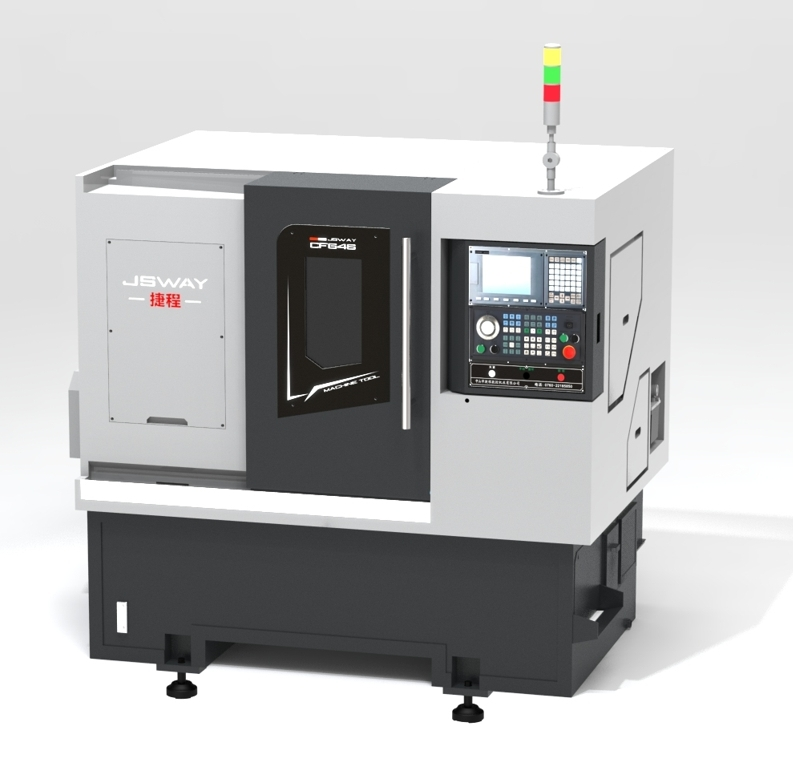

Torno CNC de 5 ejes, máquina de torno CNC de eje Y CFG46

El torno CNC de eje Y es un tipo de máquina herramienta de control numérico computarizado (CNC) que incorpora un carro en el eje Y para el movimiento vertical, además de los ejes X y Z tradicionales. Esta característica permite realizar operaciones de fresado descentrado en piezas cilíndricas. El torno CNC de eje Y JSWAY combina un recorrido de ±5 cm en el eje Y, movimiento completo en el eje C y herramientas motorizadas de alto rendimiento para crear soluciones de mecanizado versátiles e integrales para cualquier taller. Realice fácilmente operaciones de fresado secundario en su torno, como fresado descentrado, taladrado y roscado, para aumentar el rendimiento y la precisión.

Fábrica de tornos CNC de 5 ejes Máquina de torno CNC de eje Y

  Características

  1. El eje Y tiene función de grabado.

2. Este modelo es para torneado, fresado lateral y taladrado.

3. Gran espacio para mecanizado, el recorrido del eje Z/X es largo.

4. El eje Y y el eje X tienen 2 herramientas vivas cada uno ; el eje X puede instalar de 3 a 5 herramientas .

5. Engranaje japonés, ruidos bajos, alta precisión para herramienta viva del eje Y.

6. Husillo con función de indexación en eje C.

7. La base y la cama inclinada son de una sola pieza.

8. La velocidad máxima de la herramienta viva es de 4500 rpm.

Ventaja

  1. Mayor flexibilidad de mecanizado: La incorporación del eje Y permite operaciones de mecanizado descentrado y angular, ampliando la gama de posibles geometrías mecanizables. Permite la creación de características complejas como perforaciones descentradas, ranuras angulares y superficies inclinadas.

2. Mecanizado simultáneo: El eje Y permite el mecanizado simultáneo en múltiples superficies de una pieza, lo que reduce el tiempo de producción y aumenta la eficiencia. Esta capacidad es especialmente útil al mecanizar piezas con diseños complejos o al realizar operaciones multitarea.

3. Mayor precisión y acabado superficial: El eje Y mejora la precisión y el acabado superficial de las piezas mecanizadas al permitir un control preciso de los movimientos de la herramienta en múltiples direcciones. Esto es especialmente beneficioso para aplicaciones que requieren tolerancias ajustadas y acabados superficiales de alta calidad.

4. Geometrías y perfiles complejos: El torno CNC de eje Y destaca en el mecanizado de piezas con formas, perfiles y contornos complejos. Se utiliza comúnmente para la fabricación de componentes como piezas de motores aeroespaciales, implantes médicos, componentes de transmisión automotriz y conectores hidráulicos.

5. Reducción de configuraciones y mayor productividad: Gracias a la capacidad de realizar múltiples operaciones en una sola configuración, el torno CNC de eje Y ayuda a reducir la necesidad de utillajes adicionales y el reposicionamiento de la pieza. Esto reduce el tiempo de configuración, aumenta la productividad y minimiza los errores humanos asociados con múltiples configuraciones.

6. Torbellinado y fresado de roscas: El torno CNC de eje Y puede equiparse con herramientas motorizadas adicionales, como accesorios de torbellinado de roscas y funciones de fresado. Esto permite realizar perfiles de rosca complejos, fresado helicoidal y otras operaciones de fresado en piezas cilíndricas.

7. Automatización e integración: Los tornos CNC de eje Y pueden integrarse en líneas de producción automatizadas, lo que permite una transferencia fluida de piezas y una mayor eficiencia general. Gracias a su capacidad de comunicación con otras máquinas y robótica, facilita la fabricación sin intervención humana y aumenta la productividad.

El torno CNC de eje Y ofrece capacidades avanzadas de mecanizado, lo que permite la producción de piezas complejas con alta precisión y eficiencia. Su versatilidad y capacidad para realizar operaciones multieje lo convierten en un recurso valioso en diversas industrias, como la aeroespacial, la automotriz, la médica y la fabricación en general.

Parámetros técnicos​
