Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.

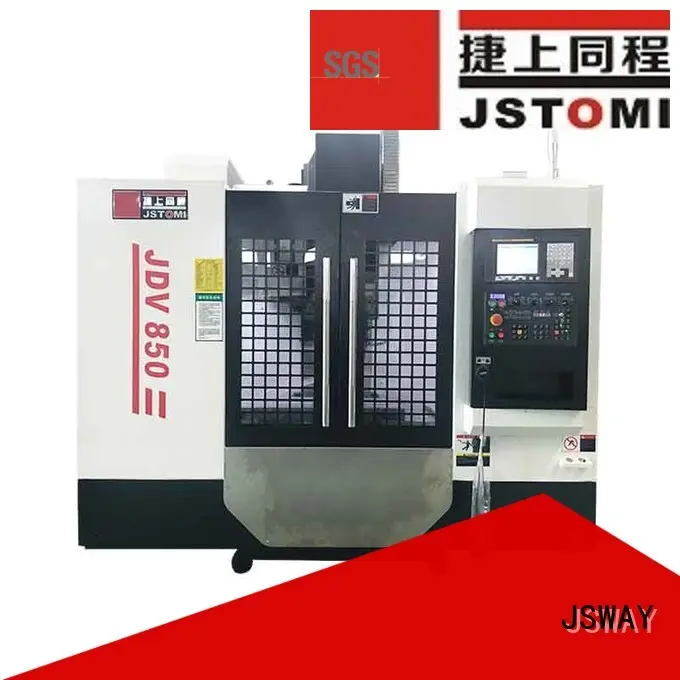

CNC High Speed VMC Machine Bajo precio Centro de máquina JDV850
parámetro de la máquina
PARAMETER | |||
MODEL | UNIT | JDV850 | |
CONTROLLER | NC | SET | MITSUBICHI/FANUC |
TOTAL AXIS | AXIS | 3 | |
TABLE | TABLE SIZE | MM | 1000*500 |
TABLE LOAD | KG | 600 | |
T-SLOT | MM | 5-18*100 | |
TRAVEL | X AXIS | MM | 800 |
Y AXIS | MM | 500 | |
Z AXIS | MM | 500 | |
SPINDLE | SPINDLE TAPPER | MM | BT40 |
MAX.SPINDLE SPEED | RPM/MIN | 10000/12000/15000 | |
SPINDLE DRIVEN TYPE | TYPE | tipo de correa/conexión directa | |
SPINDLE CENTER TO MACHINE SPINE | MM | 570 | |
SPINDLE END FACE TO TABLE | MM | 120-620 | |
GUIDE RAIL | X/Y/Z AXIS BALL SCREW | MM | 3616/3616/3616 |
X/Y/Z AXIS GUIDE RAIL | carril guía lineal | ||
MOTOR | X/Y/Z AXIS MOTOR CONNECT TYPE | TYPE | directo |
SPINDLE MOTOR | KW | 7.5/11 | |
X/Y/Z AXIS SERVO MOTOR | KW | 3/3/3 | |
COOLANT PUMP MOTOR | W | 750W*2 | |
FEEDING RATE | X/Y/Z WORKING RATE | M/MIN | 10/10/10 |
X/Y/Z RAPID SPEED | M/MIN | 48/48/48 | |
POWER/AIR PRESSURE | AIR PRESSURE | KG/CM² | 6kg/cm² |
POWER SUPPLY | kvá | 20kvá | |
ACCURACY | POSITIONING ACCURACY | MM | ±0.005/300 |
REPOSITIONING ACCURACY | MM | ±0.005/300 | |
SPEC | NET WEIGHT | T | 5.2 |
DEMENSION | MM | 2500*2650*3000 |
Accesorio estándar
◪ Golpeteo de rigidez
◪ Lámpara de trabajo doble
◪ Soplo de aire en la punta del husillo
◪ lubricación automática
◪ Intercambiador de calor para armario eléctrico.
◪ Lámpara de advertencia
◪ Perno de anclaje
◪ Cobertura completa
◪ Sistema de agua refrigerante
◪ Depósito de agua y depósito de virutas
◪ pistola de aire comprimido
◪ Pistola de agua para limpieza
◪ Caja de herramientas
◪ Manual
LN2730 Centro de mecanizado vertical CNC chino grande:
Características de LN2730 Centro de mecanizado vertical CNC chino grande :
STANDARD ACCESSORIES | OPTIONAL ACCESSORIES |
Fanuc oi Mc CNC Sistema | SISTEMA SIMENS 802D SL |
Tipo paraguas maganizar con 16 herramientas | Tipo de paraguas maganizar con 24 herramientas |
Unidad de huso de alta velocidad de marca famosa de Taiwán | Rango de velocidad del husillo100-6000rpm |
Principales parámetros técnicos de LN2730 Centro de mecanizado vertical CNC chino grande
SPECIFICATION | UNIT | XH2412 | LN2240 | LN2730 | LN2750 |
recorrido del eje x | milímetro | 2200 | 4000 | 3000 | 5000 |
Y- Axis viajar | milímetro | 1600 | 2200 | 2700 | 2700 |
Viaje z-eje | milímetro | 700 | 1000 | 1000 | 1000 |
Tamaño de la mesa | milímetro | 1250×2000 | 1800×4000 | 2300×3000 | 2300×5000 |
máx. capacidad de carga de la mesa | kg | 5000 | 10000 | 8000 | 15000 |
T-Slot No./Width /Distancia de la mesa | milímetro | 7-22-180 | 9-22-180 | 11-28-200 | 11-28-200 |
Ancho de pórtico | milímetro | 1550 | 2200 | 2700 | 2700 |
Husillo de la nariz a la mesa | milímetro | 210-910 | 250-1250 | 260-1260 | 260-1260 |
Cón de la nariz del huso | BT50 | BT50 | BT50 | BT50 | |
Eje de velocidad | rpm | 50/3000 | 6000/3000 (opción) | 6000/3000 (opción) | 6000/3000 (opción) |
Potencia clasificada del motor principal | kilovatios | 15/18 | 22 | 30 | 30 |
Alimentación de alta velocidad de eje x, y | mm/min | 15000 | 8000/10000 | 8000/10000 | 5000/10000 |
Alimentación de alta velocidad del eje Z | mm/min | 10000 | 10000 | 10000 | 10000 |
Capacidad del cargador | ordenador personal | 16 | 24 | 24 | 24 |
máx. diámetro de herramientas | milímetro | Φ130 | Φ130 | Φ130 | Φ130 |
máx. Longitud de herramientas | milímetro | 350 | 350 | 350 | 350 |
máx. peso de las herramientas | kg | 15 | 15 | 15 | 15 |
N.W | kg | 20000/22000 | 55000/57000 | 55000/57000 | 70000/73000 |
Dimensión global | milímetro | 5800×4000×4000 | 12000×6000×5000 | 13000×7000×5000 | 16000×7000×5000 |
Foto de LN2730 Centro de mecanizado vertical CNC chino grande :
Para obtener más centro de mecanizado CNC, CNC Turning Center, CNCN Tornhe, CNC Freshing Machine y otras herramientas de metalurgia de EE. UU., Por favor Haga clic aquí
1. Hora de garantía de un año, podemos reparar y reemplazar piezas de forma gratuita en un año.
2. Soporte técnico en 24 horas en línea, TM, Skype, correo electrónico, resolviendo las preguntas relativas a tiempo.
3. Life Time Servicio de mantenimiento gratuito.
4. Curso de capacitación libre en nuestra fábrica con ingenieros profesionales.
5. Proporcionamos las piezas consumibles al precio del agente cuando necesita reemplazo
