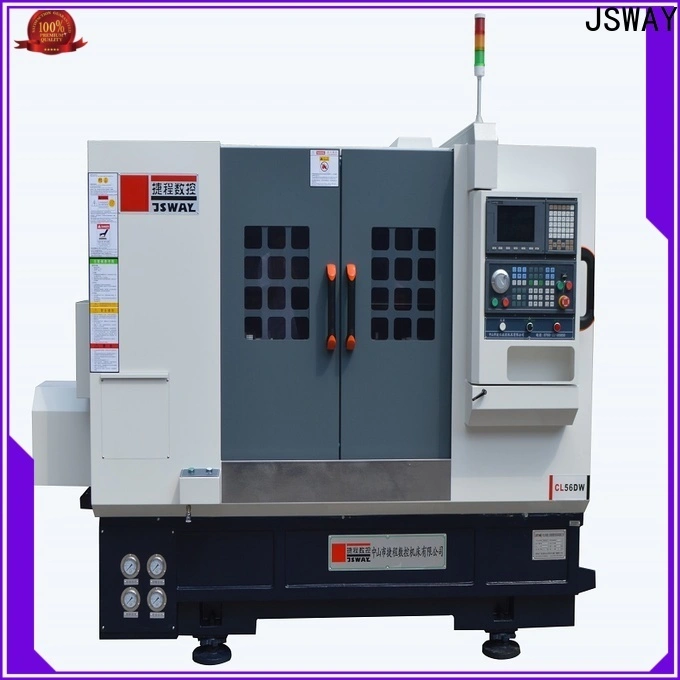

Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.
Fabricante flexible de la rueda de torno de CNC para fábrica
Ventajas principales del producto
parámetro de la máquina
PARAMETER | |||||
| CB46DW | CB56DW | CL46DW | CL56DW | |
NC | TAIWAN | LNC/SYNTEC/GSK | |||
CAPACITY | agujero del husillo | Φ56mm | Φ66mm | Φ56mm | Φ66mm |
máx. diámetro del material | Φ45mm | Φ52mm | Φ45mm | Φ52mm | |
máx. diámetro de mecanizado | Φ350mm | Φ350mm | Φ350mm | Φ350mm | |
máx. longitud de mecanizado | 350 milímetro | 350 milímetro | 550 milímetro | 550 milímetro | |
máx. recorrido del eje x | 250 milímetro | 250 milímetro | 250 milímetro | 250 milímetro | |
máx. recorrido del eje z | 380 milímetro | 380 milímetro | 580 milímetro | 580 milímetro | |
velocidad rápida (eje x/eje z) | 30 m/min | 30 m/min | 30 m/min | 30 m/min | |
precisión de reposición | 0.005 milímetro | 0.005 milímetro | 0.005 milímetro | 0.005 milímetro | |
MOTOR | motor de frecuencia variable del husillo | 7.5KW | 11KW | 7.5KW | 11KW |
Velocidad máxima del husillo | 4500 rpm | 3000 rpm | 4500 rpm | 3000 rpm | |
servomotor del eje x | 1300 W | 1300 W | 1300 W | 1300 W | |
servomotor del eje z | 1300 W | 1300 W | 1300 W | 1300 W | |
TOOLS | Torreta | 8-12 | 8-12 | 8-12 | 8-12 |
TAILSTOCK | recorrido del contrapunto | 380 milímetro | 380 milímetro | 580 milímetro | 580 milímetro |
viaje con dedal | 100 milímetro | 100 milímetro | 100 milímetro | 100 milímetro | |
cono del dedal | MT4 | MT4 | MT4 | MT4 | |
diámetro del contrapunto | Φ72mm | Φ72mm | Φ72mm | Φ72mm | |
OTHER | poder total | 12 KW | 14 KW | 12 KW | 14 KW |
Tamaño (mm x mm x mm) | 2300×1650×1800 | 2300×1650×1800 | 2500×1500×1950 | 2500×1500×1950 | |
N.W. | 4000 KGS | 4300 KGS | 4000 KGS | 4300 KGS | |
MACHINING RANGE | ||||
| Diámetro | Longitud | ||
CB46DW | CB56DW | CB46DW | CB56DW | |
COLLET | 4-45 mm | 4-52 | 5-350 mm | 5-350 mm |
CHUCK | 4-300 mm | 4-300 mm | 5-340 mm | 5-340 mm |
MACHINING RANGE | ||||
| Diámetro | Longitud | ||
CL46DW | CL56DW | CL46DW | CL56DW | |
COLLET | 4-45 mm | 4-52 | 5-550 mm | 5-550 mm |
CHUCK | 4-280 mm | 4-280 mm | 5-540 mm | 5-540 mm |
Detalles de la figura
Empaque y envío
Esta máquina se usa ampliamente en piezas axiales del motor, parte de la linterna, piezas del teléfono, piezas del automóvil, piezas militares y piezas de máquina medial
¡Contáctenos y obtenga dos portabrocas gratis!
Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!
Dimensión de la máquina y dimensión del embalaje.
