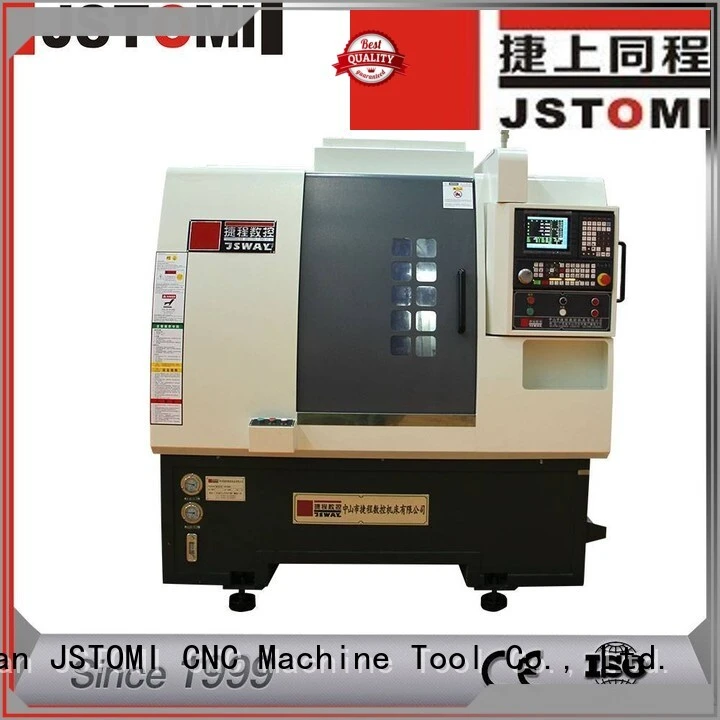

JSWAY WU800 6 ejes interpolados Eje Y Doble husillo eléctrico Máquina de torreta de potencia superior dual193
1. JSWAY está diseñado de forma independiente por nuestros diseñadores que piensan muy bien en la innovación. Es muy recomendable por su rendimiento resistente al desgaste
2. Gracias a su alta eficiencia, el producto sólo consume una pequeña cantidad de energía. La gente dijo que el costo operativo de este producto es menor de lo que esperaban. El producto no hace ruido durante la operación
3. El producto tiene propiedades físicas estables en condiciones específicas de temperatura y presión. Sus propiedades físicas se deciden por su estructura cristalina. Se puede ofrecer a un precio favorable
4. El producto funciona satisfactoriamente en su entorno electromagnético sin afectar a otros dispositivos. Su recinto correctamente diseñado ayuda en gran medida a reducir la interferencia electromagnética.
5. Las propiedades químicas y físicas estables y confiables de este producto son el resultado de su estructura interna que tiene una forma única. Bajo el clima extremo, la máquina puede funcionar normalmente
Características de la máquina herramienta CFG46Y de 5 ejes de CNC CNC CFG46Y2:
1. El eje Y tiene función de grabado.
2. Este modelo es para tornear, fresar lateralmente y taladrar.
3. Gran espacio para mecanizado, el recorrido del eje Z/X es largo.
4. Y El eje tiene 2 herramientas vivas; El eje X puede instalar herramientas de pandillas 5-7.
5. Equipo de Japón, sonidos bajos, alta precisión para la herramienta de vida del eje Y.
6. Husillo con función de indexación del eje C.
Parámetro técnico para la máquina herramienta de torno CNC de 5 ejes y eje CFG46Y2
| NC | TAIWAN/GUANGZHOU | LNC/SYNTEC/GSK |
| Huso | Taiwán Posa | Husillo A2-5/46 |
| Servomotor del eje X.Z | Japón YASKAWA | 1300 W |
| Servomotor del eje Y | Japón YASKAWA | 750W |
| Huso servo motor | Japón YASKAWA | 4.4 KW |
| Servo Pack | Japón YASKAWA | 5.5 KW |
| Tornillo guía/riel guía | Taiwán HIWIN/PMI | C3, nivel Dos |
| Rodamiento | Japón NSK, Alemania FAG | nivel P4 |
| Acoplador para el tornillo de plomo | De Alemania | alta precisión |
| Parámetro | ||
| Capacidad | Orificio del husillo | ¢56mm |
| máx. diámetro del material | ¢45mm | |
| máx. diámetro de mecanizado | ¢350mm | |
| máx. longitud de mecanizado | 180 milímetro | |
| máx. recorrido del eje x | 720 milímetro | |
| máx. recorrido del eje z | 280 milímetro | |
| máx. recorrido del eje Y | 100 milímetro | |
| Velocidad rápida (eje x/eje z) | 36 m/min | |
| Precisión de reposición | 0.005 milímetro | |
| Motor | Servomotor de husillo | 4.4 KW |
| Eje de velocidad | 3000 rpm | |
| Servomotor del eje X/Z | 1300 W | |
| Servomotor del eje Y | 750 W | |
| Servo Motor para unidad de alimentación | 750 W | |
| Herramientas | Herramientas tipo pandilla | 3--5 |
| Unidad total de herramientas de energía viva | 2 | |
| Tamaño del portaherramientas vivo | ER20/25 | |
| Otros | Poder total | 7KW |
| Tamaño (largo x ancho x alto) | 2070*1580*1870 | |
| N.W. | 2550 KGS |
(1) El huso A2-4 es de Taiwán
(2) Use el rodamiento NSK de nivel P4 de Japón
(3) La alta velocidad de hasta 6000 rpm.
(4) El Máx. A través del diámetro del material de la barra es de 35 mm.
(5) puede instalar 5 pulgadas Maual Chuck
(6) puede instalar 5 pulgadas Hidraumatic 3-Jow torno Chuck
(1) El motor del huso es de Yaskawa
(2) Motor de huso de 4.4kw
(3) La alta velocidad de hasta 4500 rpm.
(4) El servomotor puede obtener el par más grande cuando se gira bajo
Servo Motor y servo Pack de eje x/z
(1)
Tipo de pandilla CNC Lathe Machine Body.
(2)
Eje X y ensamblaje del eje Z
Guía lineal y tornillo de pelota
Rodamiento de NSK
nivel P4
(1) Cuerpo de máquina de torno CNC de tipo pandilla.
(2) Eje X y ensamblaje del eje Z.
(3) Cama inclinada para el tipo de pandillas.
(4) Tornillo de plomo y pareja de hiwin
(5) Golpe de NSK.
(1) Cubierta completa para la máquina CNC de pandilla CNC CFG46Y2 Modelo.
(2) Acero inoxidable para la cubierta.
(3) El tipo de pandilla puede instalar de 6 a 7 herramientas.
(4) Free proporciona 2 portavasos largos y 2 de herramientas cortas
(5) El tamaño de la herramienta de vida del eje y es ER25, el diámetro de las herramientas es de 1 ~ 16 mm
(1) 13000W Yaskawa Servo Motor para el eje X
(2) 1300W Yaskawa Servo Motor para el eje z
(3) 850W Yaskawa Servo Motor para eje Y
(4) 1300W Yaskawa Servo Motor for Living Tool
(5) 36 m/min para la velocidad de viaje
1) Cilindros hidráulicos de Taiwán.
(1) enfriador hidráulico
(2) Uso del motor de la bomba hidráulica 2 HP
(1) gabinetes eléctricos para la máquina de torno CNC de tipo eje 4
(2) Yaskawa Servo Pack para motor de husillo
(3) Servo Motor Driver de Yaskawa para el eje X y el motor del eje Y
(4) Schneider Switch
(1) Panel de controlador
(2) El controlador puede ser cambiado para Syntec, GSK, etc.
(3) El controlador se puede configurar en inglés
(4) Tenemos a Jstomi y Jsway dos logotipos.
puerta de presión
(1) Toda la máquina herramienta CNC Lather con certificado HTS CE
(2) Toda la máquina herramienta de torno de CNC con certificado de CE ECM
