Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.

JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 1
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 2
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 3
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 4
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 5
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 6
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 7
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 8
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 9
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 10
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 1
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 2
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 3
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 4
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 5
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 6
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 7
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 8
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 9
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 10

JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica

Marca:
JSWAY
Lugar de origen:
Porcelana
Número de modelo:
CFG46D/CFG56D
Certificación:
CE/ISO
Disponibilidad OEM/ODM:
NO
Tiempo de entrega:
25Días
Transporte:
Por mar/tren
Capacidad de suministro:
150 juegos/mes
MOQ:
1colocar
Condiciones de pago:
L/C, T/T,
consulta
Término del precio
EXW FOB CIF
Plazo de pago
T/T L/C30\% depósito
MOQ
1 colocar
Puerto mas cercano
shenzhenguangzhouzhongshan

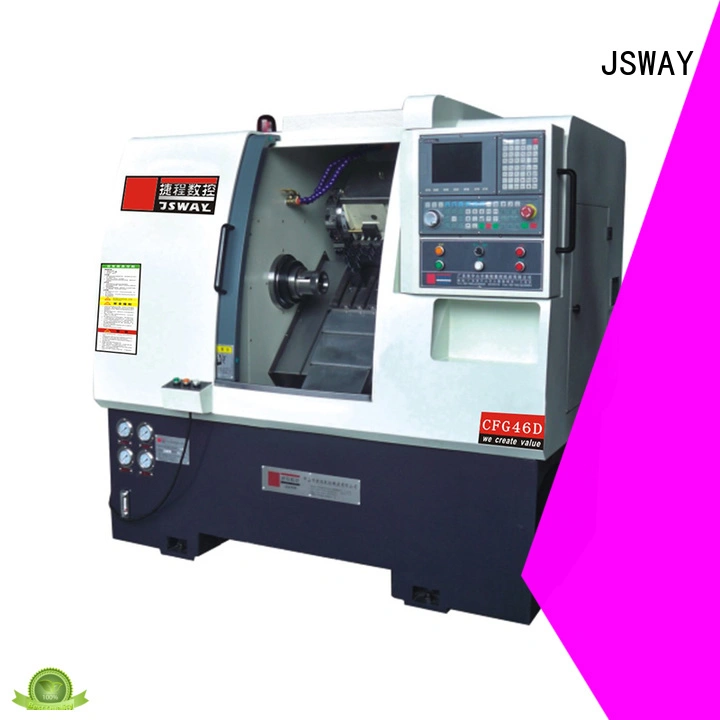

Máquina de torno CNC con torreta inclinada de 2 ejes CFG46D/CFG56D a la venta

JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 11
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 12



Ventajas principales del producto


JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 13


JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 14
Husillo de alta precisión
Husillo tipo manguito original de Taiwán, con 3 frontales.&2 rodamientos traseros japoneses de ultra alta precisión para garantizar una alta rigidez y una precisión duradera. Ejecución radial sin husillo<3um Velocidad de husillo más rápida de hasta 5000 rpm
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 15
Torreta servo
Torreta servo de 8/12 herramientas, tiempo de cambio de herramienta rápido. El tiempo de cambio de herramienta siguiente es de sólo 0,5 segundos. tiempo de cambio de herramienta opuesto sólo 1,2 segundos El carro puede instalar de 5 a 8 herramientas. La altura central de las herramientas es de 60 mm.
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 16
Protector de seguridad para eje X/Z
Prueba completa y buena protección del tornillo lineal. & camino guía


JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 17
Mecanizado de eficiencia
Velocidad de movimiento más rápida del eje X/Z hasta 36 M/min (configuramos 30 M/min en fábrica) Puede ensamblar un alimentador automático de barras y un transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 18
BASE CAST Estructura de base de una sola pieza Estructura de cama
Estructura inclinada de 45°, descarga suave de recortes. La base se procesa mediante fresado de pórtico de una sola vez, lo que garantiza la precisión de la máquina.
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 19
Motor de husillo
Motor asíncrono 5,5/7,5 KW, tiempo accesorio 0 a 3500 RPM sólo 1 segundo.



parámetro de la máquina



PARAMETER





CFG46D

CFG56D







CAPACITY

Orificio del husillo

56MM

66 MM

máx. diámetro del material:

45MM

52 MM

Columpio máximo sobre la cama

350MM

350milímetro

Longitud máxima de mecanizado

100MM

100 milímetro

máx. recorrido del eje X

715MM

715 milímetro

máx. recorrido del eje Z

280MM

280 milímetro

Eje X/Z de movimiento rápido

30 M/MIN

30 m/min

Precisión de reposición (x/z)

x≤0,007mm   z≤0,015 mm

x≤0,007mm   z≤0,015 mm




MOTOR

Servo motor

5.5KW

7.5KW

Eje de velocidad

4500R/MIN

3000 rpm/min

 Servomotor del eje X

1.3KW

1.3KW

Servomotor del eje Z

1.3KW

1.3KW

TOOLS

 Herramientas tipo pandilla

6-8

6-8



OTHERS

Capacidad instalada total

9 KW

13 KW

Tamaño

2025X1385X1910

2025X1385X1910

N.W.

2700KG

2750KG


MACHINING RANGE



Diámetro

Longitud

CFG46

CFG56

CFG46

CFG56

COLLET

4-45 mm

4-52

5-100 mm

5-80 mm

CHUCK

4-160 mm

4-200 mm

5-100 mm

5-80 mm



Detalles de la figura



JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 20
máquina de torno de 8 herramientas
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 21
Estación hidráulica incorporada
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 22
Motor de husillo Duochuan (2)


JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 23
panel inglés (1)
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 24
Gabinete limpio (2)
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 25
Caja de husillo


JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 26
Cilindro de Taiwán
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 27
Eje X con freno
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 28
cubierta del eje Z


JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 29
husillo posa
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 30
Codificador de precisión
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 31
Puerta de presión



Empaque y envío



Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.



¡Contáctenos y obtenga dos portabrocas gratis!

Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!

Dimensión de la máquina y dimensión del embalaje.


JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 32


JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 33
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 34
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 35
JSWAY AXIS CNC Horizontal Machining Center a la venta para fábrica 36





Contáctenos
Damos la bienvenida a los diseños e ideas personalizados y es capaz de atender los requisitos específicos. Para obtener más información, visite el sitio web o contáctenos directamente con preguntas o consultas.
