Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.

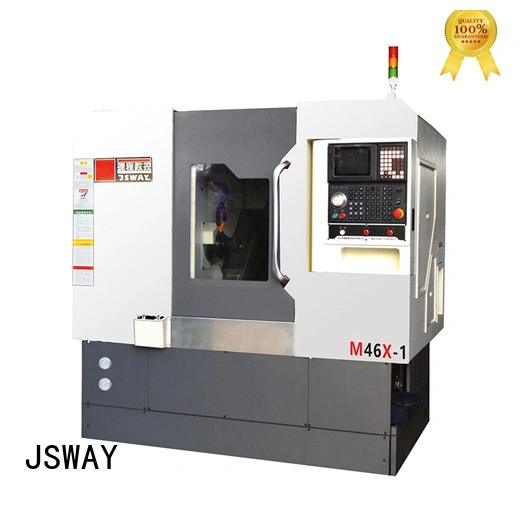

JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 1
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 2
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 3
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 4
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 5
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 6
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 7
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 8
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 9
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 10
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 1
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 2
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 3
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 4
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 5
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 6
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 7
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 8
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 9
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 10

JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna

Marca:
JSWAY
Lugar de origen:
Porcelana
Número de modelo:
CFG46X/M46X
Certificación:
CE/ISO
Disponibilidad OEM/ODM:
NO
Tiempo de entrega:
25Días
Transporte:
Por mar/tren
Capacidad de suministro:
150 juegos/mes
MOQ:
1colocar
Condiciones de pago:
L/C, T/T,
consulta
Término del precio
EXW FOB CIF
Plazo de pago
T/T L/C30\% depósito
MOQ
1 colocar
Puerto mas cercano
shenzhenguangzhouzhongshan


JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 11
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 12



Ventajas principales del producto


JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 13


JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 14
Husillo de alta precisión con polea síncrona
Husillo tipo manguito original de Taiwán, con 3 frontales.&2 ejes radiales traseros de ultra alta precisión japoneses sin husillo<3um La precisión de indexación es ±0,015°
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 15
Herramienta de vida flexible
Las herramientas vivas pueden tener diferentes combinaciones y pueden realizar la mayoría de las perforaciones laterales o frontales simples.
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 16
Protector de seguridad para eje X/Z
Prueba completa y buena protección del tornillo lineal. & camino guía


JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 17
Mecanizado de eficiencia
Velocidad de movimiento más rápida del eje X/Z hasta 36 M/min (configuramos 30 M/min en fábrica) Puede ensamblar un alimentador automático de barras y un transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 18
Estructura de cama con base de fundición de una sola pieza.
Estructura inclinada de 45°, descarga suave de recortes. La base se procesa mediante fresado de pórtico de una sola vez, lo que garantiza la precisión de la máquina.
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 19
Motor de husillo
Motor síncrono Syntec + sensor de doble retroalimentación + anillo magnético Motor 5.5KW, alta precisión de indexación



parámetro de la máquina



PARAMETER





CFG46X

M46X







CAPACITY

Orificio del husillo

56MM

56 MM

máx. diámetro del material:

45MM

45 MM

Columpio máximo sobre la cama

280MM

350milímetro

máx. longitud de mecanizado

100MM

100 milímetro

máx. recorrido del eje X

720MM

850 milímetro

máx. recorrido del eje Z

280MM

330 milímetro

Eje X/Z de movimiento rápido

30 M/MIN

30 m/min

Precisión de reposición (x/z)

x≤0,007mm   z≤0,015 mm

x≤0,007mm   z≤0,015 mm





MOTOR

Servo motor

4.4KW

5,9/7,5 KW con anillo magnético

Eje de velocidad

3000R/MIN

5000 rpm/min

Servomotor del eje X

1.3KW

1.3KW

Servomotor del eje Z

1.3KW

1.3KW

Servomotor de herramienta viva

0.85/1.3KW

0.85/1.3KW

TOOLS

 Herramientas tipo pandilla

2-8

2-8



OTHERS

Capacidad instalada total

12 KW

12 KW

Tamaño

2025X1385X1910

2180X1623X1940

N.W.

2700KG

2950KG


MACHINING RANGE



Diámetro

Longitud

CFG46X

M46X

CFG46X

M46X

COLLET

4-45 mm

4-45 mm

5-100 mm

5-100 mm

CHUCK

4-160 mm

4-200 mm

5-100 mm

5-100 mm



Detalles de la figura



JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 20
Cobertura completa para la base.
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 21
Tanque de agua refrigerante independiente
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 22
Herramienta Lingving + perforación de alta presión.


JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 23
Base fundida
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 24
Anillo magnético y freno de husillo.
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 25
Herramienta de vida lateral


JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 26
Motor de husillo Syntec



Empaque y envío



Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.



¡Contáctenos y obtenga dos portabrocas gratis!

Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!

Dimensión de la máquina y dimensión del embalaje.


JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 27


JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 28
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 29
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 30
JSWAY CNC 3 AXIS CNC Máquina para la venta Fábrica para la linterna 31





Contáctenos
Damos la bienvenida a los diseños e ideas personalizados y es capaz de atender los requisitos específicos. Para obtener más información, visite el sitio web o contáctenos directamente con preguntas o consultas.
