Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.
parámetro de la máquina
PARAMETER | |||

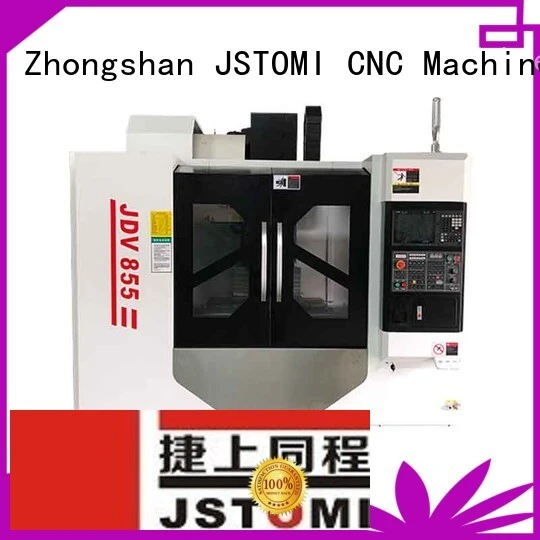

MODEL | UNIT | JDV855 | |
CONTROLLER | NC | SET | MITSUBICHI/FANUC |
TOTAL AXIS | AXIS | 3 | |
TABLE | TABLE SIZE | MM | 1000*500 |
TABLE LOAD | KG | 600 | |
T-SLOT | MM | 5-18*100 | |
TRAVEL | X AXIS | MM | 800 |
Y AXIS | MM | 500 | |
Z AXIS | MM | 500 | |
SPINDLE | SPINDLE TAPPER | MM | BT40 |
MAX.SPINDLE SPEED | RPM/MIN | 10000/12000/15000 | |
SPINDLE DRIVEN TYPE | TYPE | tipo de correa/conexión directa | |
SPINDLE CENTER TO MACHINE SPINE | MM | 570 | |
SPINDLE END FACE TO TABLE | MM | 120-620 | |
GUIDE RAIL | X/Y/Z AXIS BALL SCREW | MM | 4012/4012/4012 |
X/Y/Z AXIS GUIDE RAIL | carril guía lineal | ||
MOTOR | X/Y/Z AXIS MOTOR CONNECT TYPE | TYPE | directo |
SPINDLE MOTOR | KW | 7.5/11 | |
X/Y/Z AXIS SERVO MOTOR | KW | 3/3/3 | |
COOLANT PUMP MOTOR | W | 750W*2 | |
FEEDING RATE | X/Y/Z WORKING RATE | M/MIN | 10/10/10 |
X/Y/Z RAPID SPEED | M/MIN | 36/36/36 o 48/48/48 | |
POWER/AIR PRESSURE | AIR PRESSURE | KG/CM² | 6kg/cm² |
POWER SUPPLY | kvá | 20kvá | |
ACCURACY | POSITIONING ACCURACY | MM | ±0.005/300 |
REPOSITIONING ACCURACY | MM | ±0.005/300 | |
SPEC | NET WEIGHT | T | 5.2 |
DEMENSION | MM | 2500*2650*3000 |
Accesorio estándar
◪ Golpeteo de rigidez
◪ Lámpara de trabajo doble
◪ Soplo de aire en la punta del husillo
◪ lubricación automática
◪ Intercambiador de calor para armario eléctrico.
◪ Lámpara de advertencia
◪ Perno de anclaje
◪ Cobertura completa
◪ Sistema de agua refrigerante
◪ Depósito de agua y depósito de virutas
◪ pistola de aire comprimido
◪ Pistola de agua para limpieza
◪ Caja de herramientas
◪ Manual
Visión general de Centro de mecanizado VMC550
El eje de alimentación central de mecanizado VMC550 para el control de coordenadas X, Y, Z tres, el huso para la transmisión de potencia del servomotor, la capacidad del cuchillo de 16 opcional. El centro de mecanizado VMC550 puede lograr una variedad de discos, tableros, conchas, levas, moldes y otras piezas complejas en una sujeción, perforación completa, fresado, aburrimiento, expansión, bisagra, tapping y otros procesos de procesamiento, Centro de mecanizado VMC550 de tres ejes ferroviario de tres ejes , aplicable a todos los sectores de las partes complejas de la producción única y en masa. El procesamiento del centro de mecanizado VMC550 para lograr el programa, acorta el ciclo de producción, para que los usuarios obtengan buenos beneficios económicos.
Características y características del centro de mecanizado VMC550
1, Centro de mecanizado VMC550 Diseño general
Centro de mecanizado VMC550 con diseño de marco vertical, la columna fijada en el lecho, la caja del eje a lo largo de la columna hacia arriba y hacia abajo (dirección z), el portaobjetos a lo largo del lecho de movimiento longitudinal (dirección y), la mesa a lo largo del movimiento lateral del deslizamiento (x ) estructura.
Cama central de mecanizado VMC550, mesa, diapositiva, columna, caja de husillo y otras piezas grandes se utilizan fundiciones de resina, y después de dos tratamiento con envejecimiento para eliminar el estrés, la buena estabilidad, la alta resistencia, el centro de mecanizado VMC550 para garantizar la máquina a largo plazo. El uso de la estabilidad de la estabilidad de la máquina para la estabilidad del rendimiento proporcionado. El centro de mecanizado VMC550 se usa con el diseño optimizado de Works y ANSYS, mejora la rigidez y la estabilidad de toda la máquina, suprime efectivamente la fuerza de corte causada por la deformación y la vibración de la máquina.
2, centro de mecanizado VMC550 arrastre el sistema
La guía lineal del centro de mecanizado VMC550 X, Y, Z del eje Z se usa en Taiwán es una guía lineal ancha de alta calidad, Centro de mecanizado VMC550 con lubricación forzada automática, reduce la fricción del movimiento de alimentación, reduce la rastreo de baja velocidad, mejora la precisión de la vida de la máquina.
Tornillo de bola de triple de tres ejes de mecanizado VMC550 X, Y, Z Tornillo de bola de tripulación de tres ejes, utilizando los fabricantes profesionales de Taiwan, proporcionan un tornillo de bola de precarga de doble tuerca de nivel C3, cojinetes de tornillo de bolas centrales de mecanizado VMC550 en ambos extremos de grado P4 importado 60º Rodamientos especiales del tornillo del ángulo de contacto, soporte del tornillo con una estructura previa a la tensión, reduciendo en gran medida la operación a largo plazo de la máquina en la deformación térmica del impacto de la precisión.
Motor de servomotor del eje Z-eje del centro de mecanizado VMC550 con función de freno automático, en el caso de la falla de energía, puede frenar automáticamente el eje del motor para sostener, para que no pueda girar, desempeñe el papel de protección de seguridad.
3, Grupo de husillo de mecanizado VMC550
Centro de mecanizado VMC550 utilizando las conocidas marcas de alta velocidad de alta velocidad, alta precisión y unidad de huso de alta rigidez, centro de mecanizado VMC550 de las piezas importantes; Centro de mecanizado VMC550 utilizando cojinetes de husillo de clase P4 de renovado mundial y alta fiabilidad.
El huso del centro de mecanizado VMC550 en su rango de velocidad se puede lograr una regulación de velocidad sin pasos, el control del codificador incorporado del motor del husillo, la orientación del husillo y la función de rígido.
El huso del centro de mecanizado VMC550 con una estructura inflable central, el huso rápidamente después del cuchillo con el centro del gas de alta presión dentro del cono para limpiar el cono para garantizar la precisión de la sujeción de herramientas.
4, VMC550 Machining Center Knife Library
VMC550 Machining Center utiliza cambiadores de herramientas de alta calidad, de alta calidad y alta velocidad para cambiadores de herramientas de alta velocidad. El cambio de la herramienta es preciso, el tiempo es corto, de alta eficiencia y probado durante millones de veces.
5, sistema de enfriamiento de corte central de mecanizado VMC550
El centro de procesamiento VMC550 está equipado con una bomba de enfriamiento de flujo grande y un tanque de agua de gran capacidad, garantiza completamente el enfriamiento de la circulación, la potencia de la bomba de enfriamiento: 450W, flujo de la bomba de enfriamiento 2.5m3 / h. Centro de mecanizado VMC550 El extremo de la caja del husillo está equipado con boquillas de enfriamiento, ya sea refrigerada por agua o refrigerada por aire, y sin cambiar, el proceso de enfriamiento del centro de mecanizado VMC550 se puede controlar mediante código M o panel de control. Configure una pistola de aire limpio para limpiar la máquina.
6, Sistema neumático del centro de mecanizado VMC550
Los tripletes neumáticos del centro de mecanizado VMC550 son capaces de filtrar las impurezas y la humedad del suministro de aire para evitar daños y corrosión de piezas de la máquina por gases impuros. Grupo de válvulas solenoides del centro de mecanizado VMC550 a través del control del programa PLC, para garantizar que el cuchillo suelto del huso, el soplado central del huso, el cortador de husillos, el enfriamiento de aire del huso y otras acciones se puedan completar de manera rápida y precisa.
7. Protección del centro de mecanizado VMC550
Centro de mecanizado VMC550 con estándares de seguridad para cumplir con la sala de protección, tanto para evitar el salpicaduras de líquido de enfriamiento, pero también para garantizar una operación segura, la apariencia de agradable. El centro de mecanizado VMC550 de la guía son escudos para evitar chips, refrigerante en la máquina dentro, de modo que los rieles y el tornillo de bola se desgaste y la corrosión.
8, Sistema de lubricación del centro de mecanizado VMC550
Los rieles centrales de mecanizado VMC550, el tornillo de bola y los cojinetes de soporte se utilizan para centrarse en la lubricación automática de aceite delgado, cada nodo con un separador de aceite cuantitativo, lubricación cuantitativa regular a la lubricación de piezas para garantizar una lubricación uniforme de la superficie deslizante, efectivamente, la resistencia , mejore la precisión del movimiento, para garantizar el tornillo de la bola y guiar la vida del ferrocarril.
9, sistema de extracción de chips central de mecanizado VMC550
Centro de mecanizado VMC550 Estructura de protección dividida del eje Y del eje para que el proceso de hierro producido directamente en la cama, la cama dentro de la gran estructura de la pendiente hace que los resbalones de hierro caigan suavemente en el tanque, el centro de mecanizado VMC550 después de la estructura de la chip La limpieza interna, y luego se llena regularmente con astillas de hierro fuera de la caja de chips para la limpieza manual, simple y práctica y económica.
