Ámbito de aplicación
El proveedor de torno de CNC producido por Jstomi se puede usar en muchos campos. Con un enfoque en las necesidades potenciales de los clientes, Jstomi tiene la capacidad de proporcionar soluciones únicas.
Detalles del producto
Adheriendo al concepto de 'detalles y calidad que hacen logro', Jstomi trabaja duro en los siguientes detalles para hacer que la máquina CNC Lathe Machine sea más ventajosa. La máquina CNC del torno de Jstomi se fabrica en estricta conformidad con los estándares nacionales relevantes. Cada detalle importa en la producción. El estricto control de costos promueve la producción de productos de alta calidad y bajo precio. Un producto de este tipo está a la altura de las necesidades de los clientes de un producto altamente rentable.
Ventajas de la empresa
1.
Torreta Torneo para la venta de Zhongshan Jstomi CNC Machine Tool Co., Ltd. lleva el diseño especial al extremo.
2.
Tiene buena fuerza. Toda la unidad y sus componentes tienen los tamaños adecuados que están determinados por las tensiones para que no se produzcan fallas o deformaciones.
3.
A través de una prueba de calidad totalmente madura, se puede garantizar la calidad de nuestro torno de torreta para la venta.

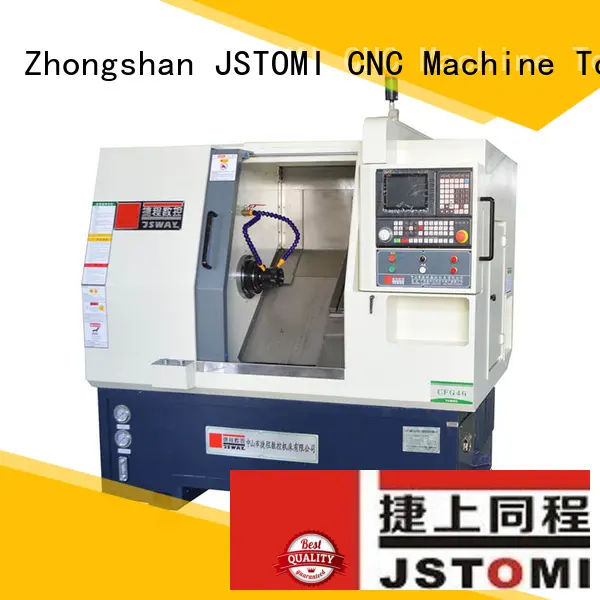

Máquina de torno CNC de cama inclinada tipo grupo de 2 ejes CFG46/CFG56
Ventajas principales del producto
![JSWAY Design Torreta Torreta a la venta a la venta para fábrica 15]()
![JSWAY Design Torreta Torreta a la venta a la venta para fábrica 16]()
Husillo de alta precisión
Husillo tipo manguito original de Taiwán, con 3 frontales.&2 rodamientos traseros japoneses de ultra alta precisión para garantizar una alta rigidez y una precisión duradera. Ejecución radial sin husillo<3um
Velocidad de husillo más rápida de hasta 5000 rpm
![JSWAY Design Torreta Torreta a la venta a la venta para fábrica 17]()
Carro
Eje Z con husillo de 40mm, potente & alta velocidad
El eje X/Z utiliza doble rodamiento y estructura de pretracción para que la precisión del mecanizado permanezca igual sin importar que la máquina esté en estado cálido o frío.
El carro puede instalar de 5 a 8 herramientas. La altura central de las herramientas es de 60 mm.
![JSWAY Design Torreta Torreta a la venta a la venta para fábrica 18]()
Protector de seguridad para eje X/Z
Prueba completa y buena protección del tornillo lineal. & camino guía
![JSWAY Design Torreta Torreta a la venta a la venta para fábrica 19]()
Mecanizado de eficiencia
Velocidad de movimiento más rápida del eje X/Z hasta 36 M/min (configuramos 30 M/min en fábrica)
Puede ensamblar un alimentador automático de barras y un transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
![JSWAY Design Torreta Torreta a la venta a la venta para fábrica 20]()
Estructura de cama
Estructura inclinada de 45°, descarga suave de recortes. La base se procesa mediante fresado de pórtico de una sola vez, lo que garantiza la precisión de la máquina.
![JSWAY Design Torreta Torreta a la venta a la venta para fábrica 21]()
Motor de husillo
Motor asíncrono 5,5/7,5 KW, tiempo accesorio 0 a 3500 RPM sólo 1 segundo.
PARAMETER
|
CAPACITY
|
|
CFG46
|
CFG56
|
Orificio del husillo
|
56MM
|
66 MM
|
máx. diámetro del material:
|
45MM
|
52 MM
|
Columpio máximo sobre la cama
|
350MM
|
350milímetro
|
Longitud máxima de mecanizado
|
100MM
|
100 milímetro
|
máx. recorrido del eje X
|
715MM
|
715 milímetro
|
máx. recorrido del eje Z
|
280MM
|
280 milímetro
|
Eje X/Z de movimiento rápido
|
30 M/MIN
|
30 m/min
|
Precisión de reposición (x/z)
|
x≤0,007mm z≤0,015 mm
|
x≤0,007mm z≤0,015 mm
|
MOTOR
|
Servo motor
|
5.5KW
|
7.5KW
|
Eje de velocidad
|
4500R/MIN
|
3000 rpm/min
|
Servomotor del eje X
|
0.85KW
|
1.3KW
|
Servomotor del eje Z
|
0.85KW
|
1.3KW
|
TOOLS
| Herramientas tipo pandilla
|
6-8
|
6-8
|
OTHERS
|
Capacidad instalada total
|
9 KW
|
13 KW
|
Tamaño
|
2025X1385X1910
|
2025X1385X1910
|
N.W.
|
2700KG
|
2750KG
|
MACHINING RANGE
|
|
Diámetro
|
Longitud
|
CFG46
|
CFG56
|
CFG46
|
CFG56
|
COLLET
|
4-45 mm
|
4-52
|
5-100 mm
|
5-80 mm
|
CHUCK
|
4-160 mm
|
4-200 mm
|
5-100 mm
|
5-80 mm
|
Motor de husillo Duochuan
Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.
¡Contáctenos y obtenga dos portabrocas gratis!
Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!
Dimensión de la máquina y dimensión del embalaje.
![JSWAY Design Torreta Torreta a la venta a la venta para fábrica 33]()
Características de la empresa
1.
Máquina herramienta CNC Zhongshan JSTOMI Co., Ltd. Tiene la capacidad de fabricar y personalizar la máquina de torno de CNC de lecho inclinado de calidad como lo requieren los clientes. Tenemos una rica experiencia en esta industria.
2.
Máquina herramienta CNC Zhongshan JSTOMI Co., Ltd. ha recibido muchos comentarios positivos sobre nuestra calidad y puede estar seguro de ello.
3.
El torno de torreta para la venta siempre ha sido nuestra idea de gestión inmutable para JSWAY. ¡Obtenga precio! Zhongshan Jstomi CNC Machine Tool Co., Ltd. Presta atención a capacitar a nuestro personal de vez en cuando en nuevas tecnologías. ¡Obtener precio!
