Ventajas de la empresa
1.
JSWAY tiene un diseño profesional. Está creado por profesionales que comprenden los fundamentos del diseño de las piezas, los elementos y las unidades de varias máquinas que se utilizan con mayor frecuencia. Es muy recomendable por su rendimiento resistente al desgaste
2.
Máquina herramienta CNC Zhongshan JSTOMI Co., Ltd. ha ganado un amplio mercado para torno de metalurgia en virtud de alta calidad. La base procesada por Gantry Milling Machine hace que el producto sea de larga vida útil
3.
El producto no estará sujeto a deformaciones. Almacena la energía de su compresión y vuelve rápidamente a su forma original. Antes de ser enviado, será probado y operado en proceso para garantizar sus defectos cero

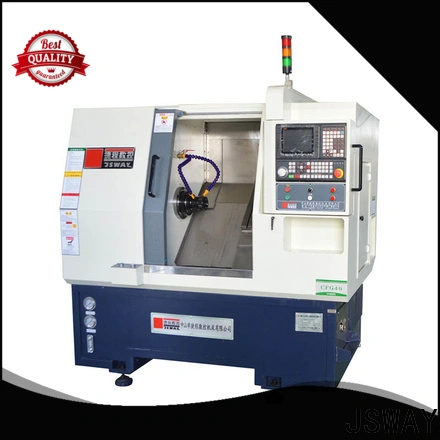

Máquina de torno CNC de cama inclinada tipo grupo de 2 ejes CFG46/CFG56
Ventajas principales del producto
![product-JSWAY-CFG46CFG56 2 axis gang type slant bed CNC lathe machine-img]()
![product-JSWAY-img]()
Husillo de alta precisión
Husillo tipo manguito original de Taiwán, con 3 frontales.&2 rodamientos traseros japoneses de ultra alta precisión para garantizar una alta rigidez y una precisión duradera. Ejecución radial sin husillo<3um
Velocidad de husillo más rápida de hasta 5000 rpm
![product-JSWAY-gang type lathe-img]()
Carro
Eje Z con husillo de 40mm, potente & alta velocidad
El eje X/Z utiliza doble rodamiento y estructura de pretracción para que la precisión del mecanizado permanezca igual sin importar que la máquina esté en estado cálido o frío.
El carro puede instalar de 5 a 8 herramientas. La altura central de las herramientas es de 60 mm.
![product-JSWAY-img]()
Protector de seguridad para eje X/Z
Prueba completa y buena protección del tornillo lineal. & camino guía
![product-CFG46CFG56 2 axis gang type slant bed CNC lathe machine-JSWAY-img-1]()
Mecanizado de eficiencia
Velocidad de movimiento más rápida del eje X/Z hasta 36 M/min (configuramos 30 M/min en fábrica)
Puede ensamblar un alimentador automático de barras y un transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
![product-gang type lathe-JSWAY-img-1]()
Estructura de cama
Estructura inclinada de 45°, descarga suave de recortes. La base se procesa mediante fresado de pórtico de una sola vez, lo que garantiza la precisión de la máquina.
![product-JSWAY-CFG46CFG56 2 axis gang type slant bed CNC lathe machine-img-1]()
Motor de husillo
Motor asíncrono 5,5/7,5 KW, tiempo accesorio 0 a 3500 RPM sólo 1 segundo.
PARAMETER
|
CAPACITY
|
|
CFG46
|
CFG56
|
Orificio del husillo
|
56MM
|
66 MM
|
máx. diámetro del material:
|
45MM
|
52 MM
|
Columpio máximo sobre la cama
|
350MM
|
350milímetro
|
Longitud máxima de mecanizado
|
100MM
|
100 milímetro
|
máx. recorrido del eje X
|
715MM
|
715 milímetro
|
máx. recorrido del eje Z
|
280MM
|
280 milímetro
|
Eje X/Z de movimiento rápido
|
30 M/MIN
|
30 m/min
|
Precisión de reposición (x/z)
|
x≤0,007mm z≤0,015 mm
|
x≤0,007mm z≤0,015 mm
|
MOTOR
|
Servo motor
|
5.5KW
|
7.5KW
|
Eje de velocidad
|
4500R/MIN
|
3000 rpm/min
|
Servomotor del eje X
|
0.85KW
|
1.3KW
|
Servomotor del eje Z
|
0.85KW
|
1.3KW
|
TOOLS
| Herramientas tipo pandilla
|
6-8
|
6-8
|
OTHERS
|
Capacidad instalada total
|
9 KW
|
13 KW
|
Tamaño
|
2025X1385X1910
|
2025X1385X1910
|
N.W.
|
2700KG
|
2750KG
|
MACHINING RANGE
|
|
Diámetro
|
Longitud
|
CFG46
|
CFG56
|
CFG46
|
CFG56
|
COLLET
|
4-45 mm
|
4-52
|
5-100 mm
|
5-80 mm
|
CHUCK
|
4-160 mm
|
4-200 mm
|
5-100 mm
|
5-80 mm
|
Motor de husillo Duochuan
Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.
¡Contáctenos y obtenga dos portabrocas gratis!
Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!
Dimensión de la máquina y dimensión del embalaje.
![product-JSWAY-CFG46CFG56 2 axis gang type slant bed CNC lathe machine-img-3]()
Características de la empresa
1.
Con un talentoso equipo de ventas y una rica experiencia de exportación, Zhongshan Jstomi CNC Machine Tool Co., Ltd. vende torno de metalurgia a muchos países.
2.
Para mejorar la competitividad central, el centro técnico de JSWAY ha aprendido completamente las ventajas de la tecnología avanzada.
3.
Es la sólida responsabilidad de Zhongshan Jstomi CNC Machine Tool Co., Ltd. para el público. ¡Llama!
