Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.

JSWAY Torreta flexible Torre para la venta Fabricante para planta 1
JSWAY Torreta flexible Torre para la venta Fabricante para planta 2
JSWAY Torreta flexible Torre para la venta Fabricante para planta 3
JSWAY Torreta flexible Torre para la venta Fabricante para planta 4
JSWAY Torreta flexible Torre para la venta Fabricante para planta 5
JSWAY Torreta flexible Torre para la venta Fabricante para planta 6
JSWAY Torreta flexible Torre para la venta Fabricante para planta 7
JSWAY Torreta flexible Torre para la venta Fabricante para planta 8
JSWAY Torreta flexible Torre para la venta Fabricante para planta 9
JSWAY Torreta flexible Torre para la venta Fabricante para planta 10
JSWAY Torreta flexible Torre para la venta Fabricante para planta 1
JSWAY Torreta flexible Torre para la venta Fabricante para planta 2
JSWAY Torreta flexible Torre para la venta Fabricante para planta 3
JSWAY Torreta flexible Torre para la venta Fabricante para planta 4
JSWAY Torreta flexible Torre para la venta Fabricante para planta 5
JSWAY Torreta flexible Torre para la venta Fabricante para planta 6
JSWAY Torreta flexible Torre para la venta Fabricante para planta 7
JSWAY Torreta flexible Torre para la venta Fabricante para planta 8
JSWAY Torreta flexible Torre para la venta Fabricante para planta 9
JSWAY Torreta flexible Torre para la venta Fabricante para planta 10

JSWAY Torreta flexible Torre para la venta Fabricante para planta

consulta
Término del precio
EXW FOB CIF
Plazo de pago
T/T L/C depósito del 30%
MOQ
1 colocar
Puerto mas cercano
Shenzhen/Gangzhou/Zhongshan
Comparación del producto
Los buenos materiales, la tecnología de producción avanzada y las técnicas de fabricación finas se utilizan en la producción de la máquina CNC Tornhe. Es de buen trabajo y buena calidad y está bien vendido en el mercado nacional.
  • JSWAY Torreta flexible Torre para la venta Fabricante para planta 11
    JSWAY Torreta flexible Torre para la venta Fabricante para planta 12
Ventajas de la empresa
1. Hay selecciones de materiales cuidadosas en la fabricación de operaciones de máquinas Jsway Tornhe. Los materiales se seleccionan principalmente teniendo en cuenta la fuerza ejercida sobre el elemento y el coste de producción.
2. El producto tiene calidad aprobada y tiene una larga vida útil.
3. El producto cumple con los más estrictos estándares de calidad gracias a la implementación de un completo sistema de gestión de calidad.
4. El producto sirve como un método útil para ayudar a aumentar la eficiencia de los operadores. Es eficaz para reducir los tiempos de operación y al mismo tiempo aumentar la productividad de fabricación.
5. El producto puede reemplazar a los humanos para realizar tareas peligrosas, lo que alivia en gran medida el estrés y la carga de trabajo de los trabajadores a largo plazo.

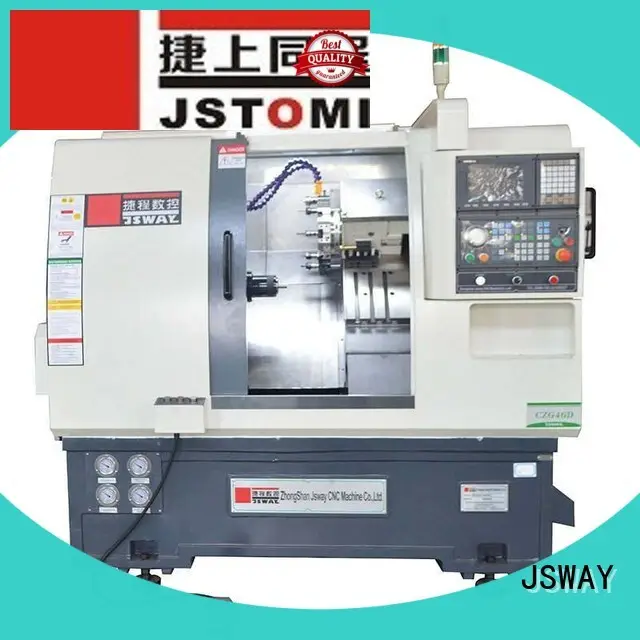

Característica de la máquina de torno CNC con torreta CFG46D

Se utilizaron torreta de estación 1、8 ~ 10 en este modelo.

Eje de 2 、 Z con tornillo de plomo de φ40 mm, potente y alta velocidad.

3 、 Protección completa dentro de la máquina con un espacio más grande, impermeable y a prueba de bancos

4 、 Alta velocidad de mecanizado de hasta 4500r/m, acabado extremadamente suave

5 、 Mecanizado de alta precisión, permanezca casi la misma precisión tanto en frío como a la máquina de calor

6 、 Velocidad de viaje hasta 36 m/min.



Parámetro técnico de la máquina herramienta CNC Lathe CFG46D

NC   TAIWAN/CHINA   LNC/SYNTEC/GSK
Huso   Taiwán POSA   A2-4/46
Torreta   Liohing   8/10 estación
Servo motor   YASKAWA   1300W
Motor de husillo/servomotor de husillo   Shanghai Senlima/SFC   4.0KW/5.5KW
Convertidor de frecuencia / controlador de frecuencia   V/T   5.5KW/7.5KW
tornillo de avance   HIWIN/PMI   C3, nivel PⅡ
Rodamiento   NSK,FAG   nivel P4
Acoplador de tornillo de avance   Hecho en alemán   alto nivel de precisión
PARAMETER



        CFG46D
Capacidad   Orificio del husillo   56milímetro
máx. diámetro del material:   45milímetro
Diámetro máximo de mecanizado   350milímetro
máx. longitud de mecanizado   150milímetro
máx. recorrido del eje X   720milímetro
máx. recorrido del eje Z   280milímetro
Eje X/Z de movimiento rápido   36 m/min
Precisión de reposición   0.005milímetro
Motor    Convertidor de frecuencia/servomotor   4.0kw/5.5kw
Eje de velocidad   5000 rpm
Servomotor del eje X   1300w
Servomotor del eje Z   1300w
Herramientas   Herramientas tipo pandilla   8+3
herramienta en vivo   NO
Otros    Capacidad instalada total   6KW
Tamaño   2025*1385*1910
N.W.   2750KG


JSWAY Torreta flexible Torre para la venta Fabricante para planta 13   (1) El huso A2-5 es de Taiwán

   (2) Use el rodamiento NSK de nivel P4 de Japón

   (3) La alta velocidad de hasta 4500 rpm.

   (4) El Máx. A través del diámetro del material de la barra es de 35 mm.

   (5) puede instalar 5 pulgadas Maual Chuck

   (6) puede instalar 5 pulgadas Hidraumatic 3-Jow torno Chuck








JSWAY Torreta flexible Torre para la venta Fabricante para planta 14






(1) El motor del huso es de Shanghai SFC.

(2) puede usar un motor de frecuencia de 5kW o un servomotor de 5.5kW

(3) La alta velocidad de hasta 4500 rpm.

(4) El servomotor puede obtener el par más grande cuando se gira bajo




JSWAY Torreta flexible Torre para la venta Fabricante para planta 15






Servo Motor y servo Pack de eje x/z








JSWAY Torreta flexible Torre para la venta Fabricante para planta 16






(1) Cuerpo de máquina de torno CNC de tipo pandilla.
(2) Eje X y ensamblaje del eje Z








JSWAY Torreta flexible Torre para la venta Fabricante para planta 17




guía lineal y tornillo de pelota







NSK precision bearing.jpg






Rodamiento de NSK








JSWAY Torreta flexible Torre para la venta Fabricante para planta 19     (1) Cuerpo de máquina de torno CNC de tipo pandilla.

     (2) Eje X y ensamblaje del eje Z.

     (3) Cama inclinada para el tipo de pandillas.

     (4) Tornillo de plomo y pareja de hiwin

     (5) Golpe de NSK.







2 axis turret type CFG46D.png


ejemplo de mecanizado







JSWAY Torreta flexible Torre para la venta Fabricante para planta 21



    (1) Cubierta completa para el modelo CFG46D Tipo de pandilla CNC CFG46D.

    (2) Acero inoxidable para la cubierta.

    (3) La torreta puede instalar 8 herramientas. La herramienta Gang puede instalar 3 herramientas

    (4) Free proporciona 2 portavasos largos y 2 de herramientas cortas







JSWAY Torreta flexible Torre para la venta Fabricante para planta 22





   (1) 1300W Yaskawa Servo Motor para el eje X

    (2) 1300W Yaskawa Servo Motor para el eje z

    (3) 36 m/min para la velocidad de viaje










JSWAY Torreta flexible Torre para la venta Fabricante para planta 23





  1) Cilindros hidráulicos de Taiwán.










JSWAY Torreta flexible Torre para la venta Fabricante para planta 24






     (1) Motor de sistema hidráulico y motor de enfriamiento

      (2) Motor del sistema hidráulico para 1 hp.










JSWAY Torreta flexible Torre para la venta Fabricante para planta 25

JSWAY Torreta flexible Torre para la venta Fabricante para planta 26







     (1) gabinetes eléctricos para la máquina de torno CNC de tipo pandillas

      (2) Conductor de frecuencia Magmeet de Shenzhen para el motor del huso

      (3) Servo Motor Driver de Yaskawa para el eje X y el motor del eje Y

      (4) Schneider Switch











JSWAY Torreta flexible Torre para la venta Fabricante para planta 27








       (1) Panel de controlador

      (2) El controlador puede ser cambiado para Syntec, GSK, LNC, etc.

      (3) El controlador se puede configurar en inglés

      (4) Tenemos a Jstomi y Jsway dos logotipos.













JSWAY Torreta flexible Torre para la venta Fabricante para planta 28









(1) Toda la máquina herramienta CNC Lather con certificado HTS CE

(2) Toda la máquina herramienta de torno de CNC con certificado de CE ECM












Embalaje: en estuche de madera como seguir


JSWAY Torreta flexible Torre para la venta Fabricante para planta 29

















JSWAY Torreta flexible Torre para la venta Fabricante para planta 30



















JSWAY Torreta flexible Torre para la venta Fabricante para planta 31


Tamaño del embalaje (mm)

2300 1740 2150
