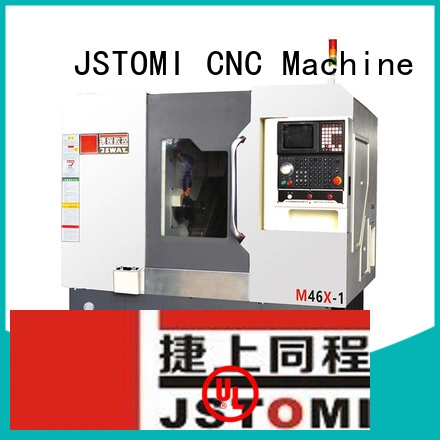

JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial

Marca:
JSWAY
Lugar de origen:
Porcelana
Número de modelo:
CFG46X/M46X
Certificación:
CE/ISO
Disponibilidad OEM/ODM:
NO
Tiempo de entrega:
25Días
Transporte:
Por mar/tren
Capacidad de suministro:
150 juegos/mes
MOQ:
1colocar
Condiciones de pago:
L/C, T/T,
consulta
Término del precio
EXW FOB CIF
Plazo de pago
T/T L/C30\% depósito
MOQ
1 colocar
Puerto mas cercano
shenzhenguangzhouzhongshan
Ámbito de aplicación
CNC Lathe Machine se puede aplicar a diferentes industrias, campos y escenas. Jstomi insiste en proporcionar a los clientes soluciones razonables de acuerdo con sus necesidades reales.
  • JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 11
Ventajas de la empresa
1. El proceso de corte es uno de los pasos importantes en la fabricación de torno de CNC de 4 eje JSWAY. Este proceso se centra en dos cosas: la estética y la reducción del desperdicio.
2. El producto es altamente resistente a la oxidación. Ha pasado por tratamientos resistentes a la corrosión que optimizan enormemente sus propiedades químicas.
3. A menudo se considera que el producto es esencial para fines comerciales. Puede ser ampliamente utilizado en las industrias de fabricación y construcción.
4. El producto ayuda a eliminar los errores humanos, como el error de entrada de precios, lo que ahorrará mucho dinero a largo plazo.


JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 12
JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 13



Ventajas principales del producto


JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 14


JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 15
Husillo de alta precisión con polea síncrona
Husillo tipo manguito original de Taiwán, con 3 frontales.&2 ejes radiales traseros de ultra alta precisión japoneses sin husillo<3um La precisión de indexación es ±0,015°
JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 16
Herramienta de vida flexible
Las herramientas vivas pueden tener diferentes combinaciones y pueden realizar la mayoría de las perforaciones laterales o frontales simples.
JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 17
Protector de seguridad para eje X/Z
Prueba completa y buena protección del tornillo lineal. & camino guía


JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 18
Mecanizado de eficiencia
Velocidad de movimiento más rápida del eje X/Z hasta 36 M/min (configuramos 30 M/min en fábrica) Puede ensamblar un alimentador automático de barras y un transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 19
Estructura de cama con base de fundición de una sola pieza.
Estructura inclinada de 45°, descarga suave de recortes. La base se procesa mediante fresado de pórtico de una sola vez, lo que garantiza la precisión de la máquina.
JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 20
Motor de husillo
Motor síncrono Syntec + sensor de doble retroalimentación + anillo magnético Motor 5.5KW, alta precisión de indexación



parámetro de la máquina



PARAMETER





CFG46X

M46X







CAPACITY

Orificio del husillo

56MM

56 MM

máx. diámetro del material:

45MM

45 MM

Columpio máximo sobre la cama

280MM

350milímetro

máx. longitud de mecanizado

100MM

100 milímetro

máx. recorrido del eje X

720MM

850 milímetro

máx. recorrido del eje Z

280MM

330 milímetro

Eje X/Z de movimiento rápido

30 M/MIN

30 m/min

Precisión de reposición (x/z)

x≤0,007mm   z≤0,015 mm

x≤0,007mm   z≤0,015 mm





MOTOR

Servo motor

4.4KW

5,9/7,5 KW con anillo magnético

Eje de velocidad

3000R/MIN

5000 rpm/min

Servomotor del eje X

1.3KW

1.3KW

Servomotor del eje Z

1.3KW

1.3KW

Servomotor de herramienta viva

0.85/1.3KW

0.85/1.3KW

TOOLS

 Herramientas tipo pandilla

2-8

2-8



OTHERS

Capacidad instalada total

12 KW

12 KW

Tamaño

2025X1385X1910

2180X1623X1940

N.W.

2700KG

2950KG


MACHINING RANGE



Diámetro

Longitud

CFG46X

M46X

CFG46X

M46X

COLLET

4-45 mm

4-45 mm

5-100 mm

5-100 mm

CHUCK

4-160 mm

4-200 mm

5-100 mm

5-100 mm



Detalles de la figura



JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 21
Cobertura completa para la base.
JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 22
Tanque de agua refrigerante independiente
JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 23
Herramienta Lingving + perforación de alta presión.


JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 24
Base fundida
JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 25
Anillo magnético y freno de husillo.
JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 26
Herramienta de vida lateral


JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 27
Motor de husillo Syntec



Empaque y envío



Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.



¡Contáctenos y obtenga dos portabrocas gratis!

Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!

Dimensión de la máquina y dimensión del embalaje.


JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 28


JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 29
JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 30
JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 31
JSWAY GANG 5 AXIS CNC Machine en línea para piezas de máquina medial 32
