Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.

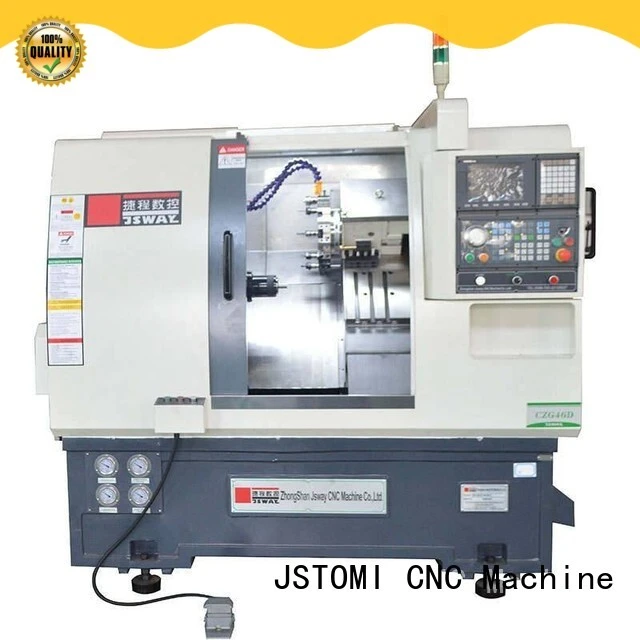

Jsway Horizontal Micro CNC Turning Machine a la venta para taller 1
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 2
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 3
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 4
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 5
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 6
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 7
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 8
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 9
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 10
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 1
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 2
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 3
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 4
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 5
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 6
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 7
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 8
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 9
Jsway Horizontal Micro CNC Turning Machine a la venta para taller 10

Jsway Horizontal Micro CNC Turning Machine a la venta para taller

consulta
Término del precio
EXW FOB CIF
Plazo de pago
T/T L/C depósito del 30%
MOQ
1 colocar
Puerto mas cercano
Shenzhen/Gangzhou/Zhongshan
Ámbito de aplicación
El mecanizado CNC desarrollado y producido por nuestra empresa puede usarse ampliamente en diversas industrias y campos profesionales. Jstomi siempre se adhiere al concepto de servicio para satisfacer las necesidades de los clientes. Estamos comprometidos a proporcionar a los clientes soluciones integrales que sean oportunas, eficientes y económicas.
  • Jsway Horizontal Micro CNC Turning Machine a la venta para taller 11
Detalles del producto
El mecanizado CNC de JSTOMI tiene excelentes actuaciones en virtud de los siguientes excelentes detalles. Jstomi tiene la capacidad de satisfacer diferentes necesidades. El mecanizado CNC está disponible en múltiples tipos y especificaciones. La calidad es confiable y el precio es razonable.
  • Jsway Horizontal Micro CNC Turning Machine a la venta para taller 12
Ventajas de la empresa
1. JSWAY Small CNC Toro para la venta es desarrollado por el experimentado equipo interno R & D. Nuestros técnicos han tenido en cuenta varios parámetros relacionados con el rendimiento de la batería, incluida la descarga, el voltaje de circuito abierto, la capacidad y la resistencia interna.
2. El producto es resistente al rayado y al desgaste. Sus materiales son todos a prueba de abrasión y tienen una excelente resistencia y rigidez química y física.
3. Es menos probable que el producto se rompa con el tiempo. Su acero inoxidable de alta calidad está finamente soldado para garantizar su resistencia física.
4. El producto aumenta la eficiencia y la dedicación de los trabajadores porque sólo se pierden pequeños julios de su energía durante el trabajo.

Característica de la máquina de torno CNC con torreta CFG46D

Se utilizaron torreta de estación 1、8 ~ 10 en este modelo.

Eje de 2 、 Z con tornillo de plomo de φ40 mm, potente y alta velocidad.

3 、 Protección completa dentro de la máquina con un espacio más grande, impermeable y a prueba de bancos

4 、 Alta velocidad de mecanizado de hasta 4500r/m, acabado extremadamente suave

5 、 Mecanizado de alta precisión, permanezca casi la misma precisión tanto en frío como a la máquina de calor

6 、 Velocidad de viaje hasta 36 m/min.



Parámetro técnico de la máquina herramienta CNC Lathe CFG46D

NC   TAIWAN/CHINA   LNC/SYNTEC/GSK
Huso   Taiwán POSA   A2-4/46
Torreta   Liohing   8/10 estación
Servo motor   YASKAWA   1300W
Motor de husillo/servomotor de husillo   Shanghai Senlima/SFC   4.0KW/5.5KW
Convertidor de frecuencia / controlador de frecuencia   V/T   5.5KW/7.5KW
tornillo de avance   HIWIN/PMI   C3, nivel PⅡ
Rodamiento   NSK,FAG   nivel P4
Acoplador de tornillo de avance   Hecho en alemán   alto nivel de precisión
PARAMETER



        CFG46D
Capacidad   Orificio del husillo   56milímetro
máx. diámetro del material:   45milímetro
Diámetro máximo de mecanizado   350milímetro
máx. longitud de mecanizado   150milímetro
máx. recorrido del eje X   720milímetro
máx. recorrido del eje Z   280milímetro
Eje X/Z de movimiento rápido   36 m/min
Precisión de reposición   0.005milímetro
Motor    Convertidor de frecuencia/servomotor   4.0kw/5.5kw
Eje de velocidad   5000 rpm
Servomotor del eje X   1300w
Servomotor del eje Z   1300w
Herramientas   Herramientas tipo pandilla   8+3
herramienta en vivo   NO
Otros    Capacidad instalada total   6KW
Tamaño   2025*1385*1910
N.W.   2750KG


Jsway Horizontal Micro CNC Turning Machine a la venta para taller 13   (1) El huso A2-5 es de Taiwán

   (2) Use el rodamiento NSK de nivel P4 de Japón

   (3) La alta velocidad de hasta 4500 rpm.

   (4) El Máx. A través del diámetro del material de la barra es de 35 mm.

   (5) puede instalar 5 pulgadas Maual Chuck

   (6) puede instalar 5 pulgadas Hidraumatic 3-Jow torno Chuck








Jsway Horizontal Micro CNC Turning Machine a la venta para taller 14






(1) El motor del huso es de Shanghai SFC.

(2) puede usar un motor de frecuencia de 5kW o un servomotor de 5.5kW

(3) La alta velocidad de hasta 4500 rpm.

(4) El servomotor puede obtener el par más grande cuando se gira bajo




Jsway Horizontal Micro CNC Turning Machine a la venta para taller 15






Servo Motor y servo Pack de eje x/z








Jsway Horizontal Micro CNC Turning Machine a la venta para taller 16






(1) Cuerpo de máquina de torno CNC de tipo pandilla.
(2) Eje X y ensamblaje del eje Z








Jsway Horizontal Micro CNC Turning Machine a la venta para taller 17




guía lineal y tornillo de pelota







NSK precision bearing.jpg






Rodamiento de NSK








Jsway Horizontal Micro CNC Turning Machine a la venta para taller 19     (1) Cuerpo de máquina de torno CNC de tipo pandilla.

     (2) Eje X y ensamblaje del eje Z.

     (3) Cama inclinada para el tipo de pandillas.

     (4) Tornillo de plomo y pareja de hiwin

     (5) Golpe de NSK.







2 axis turret type CFG46D.png


ejemplo de mecanizado







Jsway Horizontal Micro CNC Turning Machine a la venta para taller 21



    (1) Cubierta completa para el modelo CFG46D Tipo de pandilla CNC CFG46D.

    (2) Acero inoxidable para la cubierta.

    (3) La torreta puede instalar 8 herramientas. La herramienta Gang puede instalar 3 herramientas

    (4) Free proporciona 2 portavasos largos y 2 de herramientas cortas







Jsway Horizontal Micro CNC Turning Machine a la venta para taller 22





   (1) 1300W Yaskawa Servo Motor para el eje X

    (2) 1300W Yaskawa Servo Motor para el eje z

    (3) 36 m/min para la velocidad de viaje










Jsway Horizontal Micro CNC Turning Machine a la venta para taller 23





  1) Cilindros hidráulicos de Taiwán.










Jsway Horizontal Micro CNC Turning Machine a la venta para taller 24






     (1) Motor de sistema hidráulico y motor de enfriamiento

      (2) Motor del sistema hidráulico para 1 hp.










Jsway Horizontal Micro CNC Turning Machine a la venta para taller 25

Jsway Horizontal Micro CNC Turning Machine a la venta para taller 26







     (1) gabinetes eléctricos para la máquina de torno CNC de tipo pandillas

      (2) Conductor de frecuencia Magmeet de Shenzhen para el motor del huso

      (3) Servo Motor Driver de Yaskawa para el eje X y el motor del eje Y

      (4) Schneider Switch











Jsway Horizontal Micro CNC Turning Machine a la venta para taller 27








       (1) Panel de controlador

      (2) El controlador puede ser cambiado para Syntec, GSK, LNC, etc.

      (3) El controlador se puede configurar en inglés

      (4) Tenemos a Jstomi y Jsway dos logotipos.













Jsway Horizontal Micro CNC Turning Machine a la venta para taller 28









(1) Toda la máquina herramienta CNC Lather con certificado HTS CE

(2) Toda la máquina herramienta de torno de CNC con certificado de CE ECM












Embalaje: en estuche de madera como seguir


Jsway Horizontal Micro CNC Turning Machine a la venta para taller 29

















Jsway Horizontal Micro CNC Turning Machine a la venta para taller 30



















Jsway Horizontal Micro CNC Turning Machine a la venta para taller 31


Tamaño del embalaje (mm)

2300 1740 2150



























Características de la empresa
1. Mientras hace grandes esfuerzos para promover la producción de máquinas de Turning Micro CNC, JSWAY aplica tecnología avanzada para hacer mayores contribuciones a su desarrollo.
2. Sin tecnología de vanguardia, Zhongshan Jstomi CNC Machine Tool Co., Ltd. No puede ser un gran éxito en los tipos de mercado de máquinas CNC.
3. La sostenibilidad es vital para el crecimiento de nuestro negocio. Optimizamos la recogida y recuperación de residuos para que puedan convertirse en una fuente de nuevos recursos para reciclar y recuperar. Nos atenemos a los más altos estándares de comportamiento y ética: tratamos a nuestros clientes y proveedores con justicia, honestidad y respeto.
Contáctenos
Damos la bienvenida a los diseños e ideas personalizados y es capaz de atender los requisitos específicos. Para obtener más información, visite el sitio web o contáctenos directamente con preguntas o consultas.
