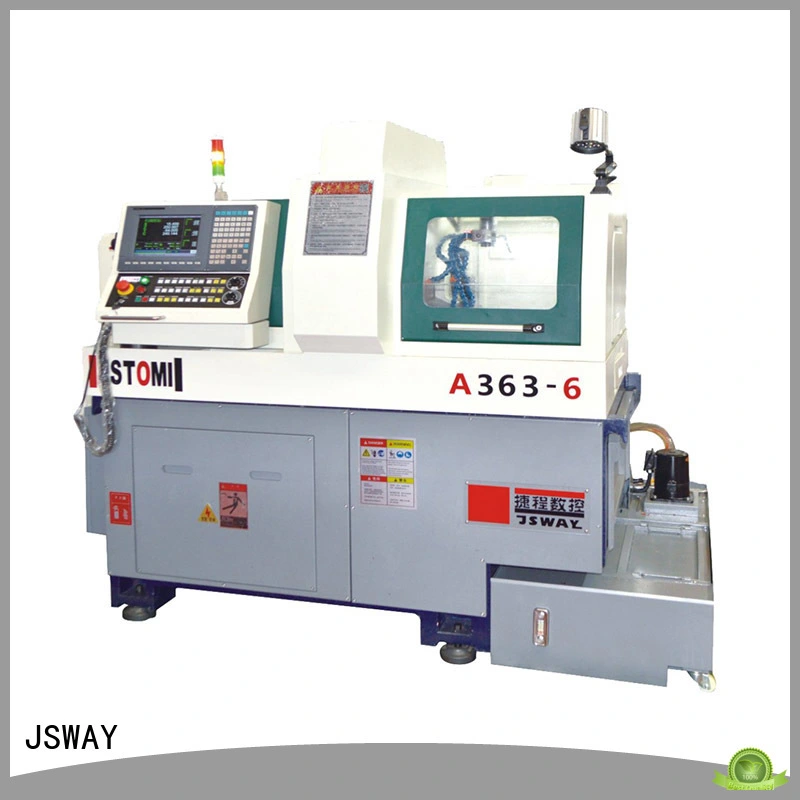

Torno automático tipo suizo JSWAY A363
Ventajas principales del producto
1.El husillo principal utiliza un husillo mecánico, por lo que proporciona energía a la barra de gran diámetro. Puede tener cortes pesados
parámetro de la máquina
PARAMETER | |||
A363-5/A363-6 | |||
CONTROLLER | Sistema | Sintec | Sintec |
velocidad rápida | 36 m/min (X: 24 m/min) | 36 m/min (X: 24 m/min) | |
PROCESSING RANGE
| diámetro de sujeción del husillo | 7-35mm | 7-35mm |
longitud del material de alimentación única | 170milímetro | 170milímetro | |
diámetro máximo de perforación del husillo | 14milímetro | 14milímetro | |
diámetro máximo de roscado del husillo | M8*P1.25 | M8*P1.25 | |
Diámetro máximo del orificio de perforación lateral | 10milímetro | 10milímetro | |
SPINDLE
| S1 potencia del husillo | 4.4KW | 4.4KW |
Velocidad máxima S1 | 6000rpm | 6000rpm | |
C1 indexación | 0.015° | 0.015° | |
husillo a través del agujero | 36milímetro | 36milímetro | |
SPINDLE TABLE STROKE | manga fija | 170milímetro | 170milímetro |
manga móvil | 170milímetro | 170milímetro | |
TOOLS | herramientas de corte | 6 herramientas 12*12 o 5 herramientas 16*16 (opcional) | 6 herramientas 12*12 o 5 herramientas 16*16(opcional) |
Herramientas eléctricas laterales S3 | 5 herramienta viva ER16 | 5 herramienta viva ER16 | |
Herramientas eléctricas laterales S3 Velocidad máxima. | 6000rpm | 6000rpm | |
potencia del motor S3 | 1.0KW | 1.0KW | |
Herramientas frontales S5 | / | 5 fijos ER16+3 móviles (opcional) | |
Diámetro máximo de perforación S5 | / | 10milímetro | |
S5 Máximo diámetro de roscado | / | M8*P1.25 | |
Herramientas laterales S5 Velocidad máxima | / | 6000rpm | |
potencia del motor S5 | / | 1.0KW | |
POWER | Servomotor Y1 Z1 | 0.8KW | 0.8KW |
servomotor X1 | 1.3KW | 1.3KW | |
DIMENSION | Tamaño( Lx Ancho x H ) | 1900*1300*1740milímetro | 1900*1300*1740milímetro |
N.W |
| 3450KG | 3500KG |
Ventaja de fabricación de Jie cheng
◪ Alta potencia, corte rápido y fuerte, multifunción.
◪ Potencia del motor axial XYZ 1300 w, 850 w de servomotor
◪ Tuerca de tornillo para la tuerca.
◪ Paso de tornillo de 12 mm de paso
◪ Placa de arrastre cabezal de potencia velocidad del husillo agudeza 30 mm
◪ Tornillo para vía fija de doble rodamiento
◪ Cabezal de potencia estándar S3 (opcional S4, S5), diversidad funcional
◪ Mecanizado de piezas de 230 mm13 de largo
◪ Máquina herramienta de 4 toneladas
