Ámbito de aplicación
El proveedor de torno de CNC se utiliza principalmente en las siguientes industrias y campos. Jstomi proporciona soluciones integrales y razonables basadas en situaciones y necesidades específicas del cliente.
Fortaleza empresarial
-
Para lograr el objetivo de proporcionar un servicio de alta calidad, Jstomi ejecuta un equipo de servicio al cliente positivo y entusiasta. La formación profesional se llevará a cabo de forma regular, incluidas las habilidades para manejar las quejas del cliente, la gestión de asociaciones, la gestión de canales, la psicología del cliente, la comunicación, etc. Todo esto contribuye a la mejora de la capacidad y la calidad de los miembros del equipo.
Ventajas de la empresa
1.
Hay muchas consideraciones importantes en el diseño del torno CNC de JSWAY 4 Axis. Son el tipo de carga y tensiones causadas por la carga, el movimiento de las partes, la forma y el tamaño de las partes, etc.
2.
Este producto es seguro y duradero con una larga vida útil.
3.
Mediante el uso de equipos de prueba avanzados en el producto, muchos problemas de calidad del producto pueden detectarse de inmediato, mejorando así la calidad de manera efectiva.
4.
Este producto supera con creces a otros productos en términos de relación rendimiento/precio.
Ventajas principales del producto
![JSWAY PRÁCTICA PRÁCTICA Máquina de 3 ejes Alta eficiencia para piezas de teléfono 14]()
![JSWAY PRÁCTICA PRÁCTICA Máquina de 3 ejes Alta eficiencia para piezas de teléfono 15]()
Husillo de alta precisión con polea síncrona
Husillo tipo manguito original de Taiwán, con 3 frontales.&2 ejes radiales traseros de ultra alta precisión japoneses sin husillo<3um
La precisión de indexación es ±0,015°
![JSWAY PRÁCTICA PRÁCTICA Máquina de 3 ejes Alta eficiencia para piezas de teléfono 16]()

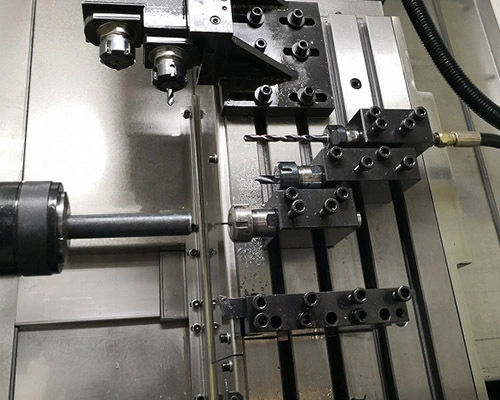

Herramienta de vida flexible
Las herramientas vivas pueden tener diferentes combinaciones y pueden realizar la mayoría de las perforaciones laterales o frontales simples.
![JSWAY PRÁCTICA PRÁCTICA Máquina de 3 ejes Alta eficiencia para piezas de teléfono 17]()
Protector de seguridad para eje X/Z
Prueba completa y buena protección del tornillo lineal. & camino guía
![JSWAY PRÁCTICA PRÁCTICA Máquina de 3 ejes Alta eficiencia para piezas de teléfono 18]()
Mecanizado de eficiencia
Velocidad de movimiento más rápida del eje X/Z hasta 36 M/min (configuramos 30 M/min en fábrica)
Puede ensamblar un alimentador automático de barras y un transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
![JSWAY PRÁCTICA PRÁCTICA Máquina de 3 ejes Alta eficiencia para piezas de teléfono 19]()

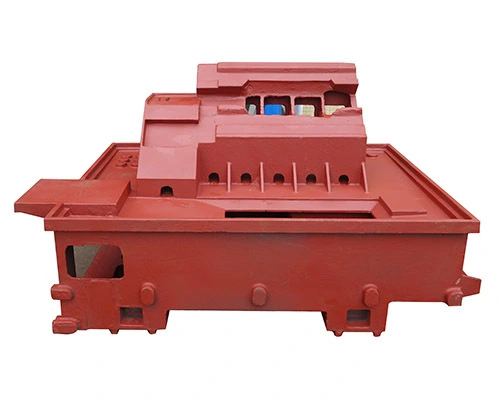

Estructura de cama con base de fundición de una sola pieza.
Estructura inclinada de 45°, descarga suave de recortes. La base se procesa mediante fresado de pórtico de una sola vez, lo que garantiza la precisión de la máquina.
![JSWAY PRÁCTICA PRÁCTICA Máquina de 3 ejes Alta eficiencia para piezas de teléfono 20]()
Motor de husillo
Motor síncrono Syntec + sensor de doble retroalimentación + anillo magnético Motor 5.5KW, alta precisión de indexación
PARAMETER
|
|
|
CFG46X
|
M46X
|
CAPACITY
|
Orificio del husillo
|
56MM
|
56 MM
|
máx. diámetro del material:
|
45MM
|
45 MM
|
Columpio máximo sobre la cama
|
280MM
|
350milímetro
|
máx. longitud de mecanizado
|
100MM
|
100 milímetro
|
máx. recorrido del eje X
|
720MM
|
850 milímetro
|
máx. recorrido del eje Z
|
280MM
|
330 milímetro
|
Eje X/Z de movimiento rápido
|
30 M/MIN
|
30 m/min
|
Precisión de reposición (x/z)
|
x≤0,007mm z≤0,015 mm
|
x≤0,007mm z≤0,015 mm
|
MOTOR
|
Servo motor
|
4.4KW
|
5,9/7,5 KW con anillo magnético
|
Eje de velocidad
|
3000R/MIN
|
5000 rpm/min
|
Servomotor del eje X
|
1.3KW
|
1.3KW
|
Servomotor del eje Z
|
1.3KW
|
1.3KW
|
Servomotor de herramienta viva
|
0.85/1.3KW
|
0.85/1.3KW
|
TOOLS
| Herramientas tipo pandilla
|
2-8
|
2-8
|
OTHERS
|
Capacidad instalada total
|
12 KW
|
12 KW
|
Tamaño
|
2025X1385X1910
|
2180X1623X1940
|
N.W.
|
2700KG
|
2950KG
|
MACHINING RANGE
|
|
Diámetro
|
Longitud
|
CFG46X
|
M46X
|
CFG46X
|
M46X
|
COLLET
|
4-45 mm
|
4-45 mm
|
5-100 mm
|
5-100 mm
|
CHUCK
|
4-160 mm
|
4-200 mm
|
5-100 mm
|
5-100 mm
|

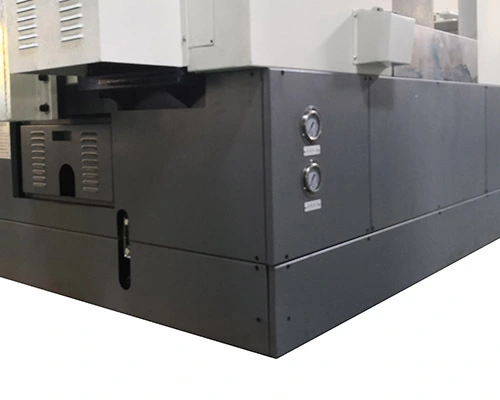

Cobertura completa para la base.

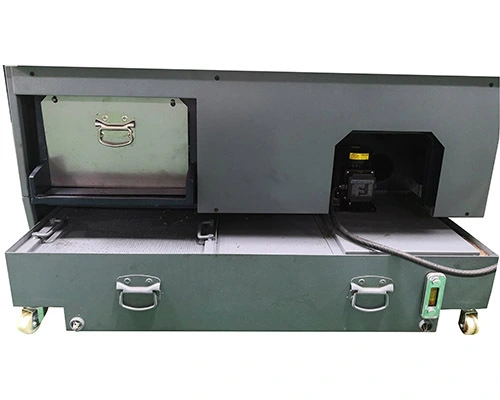

Tanque de agua refrigerante independiente
Herramienta Lingving + perforación de alta presión.
Anillo magnético y freno de husillo.

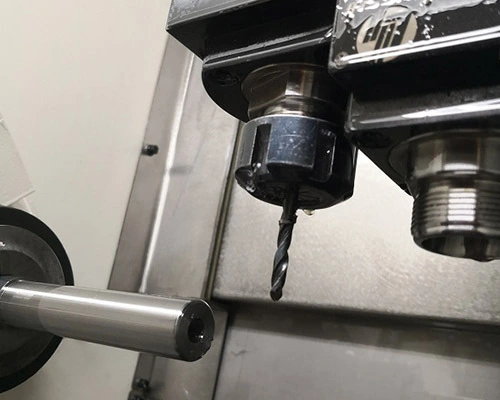

Herramienta de vida lateral
Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.
¡Contáctenos y obtenga dos portabrocas gratis!
Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!
Dimensión de la máquina y dimensión del embalaje.
![JSWAY PRÁCTICA PRÁCTICA Máquina de 3 ejes Alta eficiencia para piezas de teléfono 28]()
Características de la empresa
1.
Máquina herramienta CNC Zhongshan JSTOMI Co., Ltd. es una empresa líder para la máquina de torno de 3 ejes con las élites de la industria y el torno CNC de 4 ejes.
2.
La calidad del CNC de 5 ejes está garantizada con tecnología avanzada y práctica.
3.
Ahora la popularidad y reputación de la máquina CNC Jstomi se ha mejorado continuamente. ¡Contacto! Proporcionar a los clientes el mejor CNC y servicio de 3 eje es el objetivo de JSWAY. ¡Contacto! Al perfeccionar constantemente la habilidad de investigar y desarrollar la máquina de torno CNC, Jsway puede ser más competitivo. ¡Contacto!
