Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.

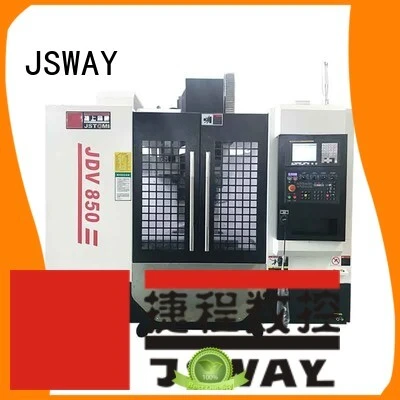

CNC High Speed VMC Machine Bajo precio Centro de máquina JDV850
parámetro de la máquina
PARAMETER | |||
MODEL | UNIT | JDV850 | |
CONTROLLER | NC | SET | MITSUBICHI/FANUC |
TOTAL AXIS | AXIS | 3 | |
TABLE | TABLE SIZE | MM | 1000*500 |
TABLE LOAD | KG | 600 | |
T-SLOT | MM | 5-18*100 | |
TRAVEL | X AXIS | MM | 800 |
Y AXIS | MM | 500 | |
Z AXIS | MM | 500 | |
SPINDLE | SPINDLE TAPPER | MM | BT40 |
MAX.SPINDLE SPEED | RPM/MIN | 10000/12000/15000 | |
SPINDLE DRIVEN TYPE | TYPE | tipo de correa/conexión directa | |
SPINDLE CENTER TO MACHINE SPINE | MM | 570 | |
SPINDLE END FACE TO TABLE | MM | 120-620 | |
GUIDE RAIL | X/Y/Z AXIS BALL SCREW | MM | 3616/3616/3616 |
X/Y/Z AXIS GUIDE RAIL | carril guía lineal | ||
MOTOR | X/Y/Z AXIS MOTOR CONNECT TYPE | TYPE | directo |
SPINDLE MOTOR | KW | 7.5/11 | |
X/Y/Z AXIS SERVO MOTOR | KW | 3/3/3 | |
COOLANT PUMP MOTOR | W | 750W*2 | |
FEEDING RATE | X/Y/Z WORKING RATE | M/MIN | 10/10/10 |
X/Y/Z RAPID SPEED | M/MIN | 48/48/48 | |
POWER/AIR PRESSURE | AIR PRESSURE | KG/CM² | 6kg/cm² |
POWER SUPPLY | kvá | 20kvá | |
ACCURACY | POSITIONING ACCURACY | MM | ±0.005/300 |
REPOSITIONING ACCURACY | MM | ±0.005/300 | |
SPEC | NET WEIGHT | T | 5.2 |
DEMENSION | MM | 2500*2650*3000 |
Accesorio estándar
◪ Golpeteo de rigidez
◪ Lámpara de trabajo doble
◪ Soplo de aire en la punta del husillo
◪ lubricación automática
◪ Intercambiador de calor para armario eléctrico.
◪ Lámpara de advertencia
◪ Perno de anclaje
◪ Cobertura completa
◪ Sistema de agua refrigerante
◪ Depósito de agua y depósito de virutas
◪ pistola de aire comprimido
◪ Pistola de agua para limpieza
◪ Caja de herramientas
◪ Manual
1. Guías lineales de 3 eje. La rápida velocidad de movimiento puede alcanzar 48 m/min.
2. Adopta una mesa de trabajo de silla cruzada y las piezas básicas adoptan el marco encerrado reforzado grueso estructura, con alta rigidez y buena resistencia a la vibración.
3. Estructura del huso vertical, unidad de huso de Taiwán, la estructura del rodamiento es dos delanteros y dos atrás,
El huso tiene buena rigidez y garantiza la mejor precisión de procesamiento
4. FanUC 0i-MF Todo el sistema de servo de AC digital. La unidad principal usa el Servo Spindle Fanuc Motor con la transmisión de correa dentada sincrónica. El ruido de la transmisión es bajo. tiene buena Capacidad adaptativa para procesar diferentes piezas.
5. Sistema de lubricación centralizada automática; Transportador de chip de tipo de cadena; Separador de agua de aceite; Tres unidades neumáticas; Pistola de aire; Unidad de mano; Luz de tres colores.
6. El 4 el Axis y velocidad del huso 12000 rpm a pedido.
ORDER NO. | 20-6039 | |
MODEL | UNIT | VMC 850C |
Viaje de mesa (x; y; z) | milímetro | 850x500x500 |
Tamaño de la mesa | milímetro | 1000 × 500 |
T-Slot (No./Width/Distance) | milímetro | 5 – 18 - 90 |
máx. carga de la mesa | kg | 570 |
Distancia desde la nariz del huso hasta la superficie de la mesa | milímetro | 120 - 620 |
Distancia desde el eje del husillo hasta la guía de la columna | milímetro | 595 |
Velocidades de alimentación rápidas (x/y/z) | m/min | 48/48/36 |
Velocidades de alimentación | mm/min | 36/36/32 |
Cono del husillo |
| BT40 |
Velocidades de huso | rpm | 80 - 8 000 |
Potencia del motor del husillo | KW | 7.5/11 |
Revista de herramientas | cantidad | 24 |
Precisión de posicionamiento | milímetro | 0.01 |
Precisión de posicionamiento repetido | milímetro | 0.006 |
Dimensiones totales | milímetro | 2700 × 2300 × 2500 |
Peso | kg | 4600 |
