Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.
JSWAY PRECISE LATHE MACHING COMPANY Alta eficiencia para la planta

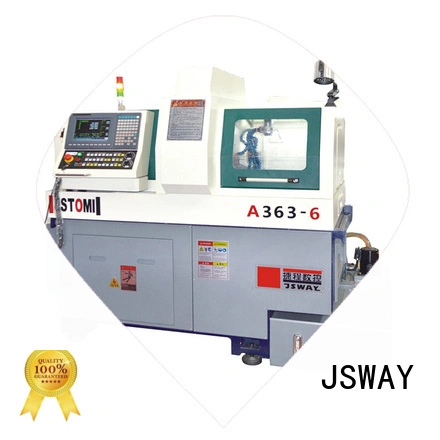

Torno automático tipo suizo JSWAY A363
Ventajas principales del producto
1.El husillo principal utiliza un husillo mecánico, por lo que proporciona energía a la barra de gran diámetro. Puede tener cortes pesados
parámetro de la máquina
PARAMETER | |||
A363-5/A363-6 | |||
CONTROLLER | Sistema | Sintec | Sintec |
velocidad rápida | 36 m/min (X: 24 m/min) | 36 m/min (X: 24 m/min) | |
PROCESSING RANGE
| diámetro de sujeción del husillo | 7-35mm | 7-35mm |
longitud del material de alimentación única | 170milímetro | 170milímetro | |
diámetro máximo de perforación del husillo | 14milímetro | 14milímetro | |
diámetro máximo de roscado del husillo | M8*P1.25 | M8*P1.25 | |
Diámetro máximo del orificio de perforación lateral | 10milímetro | 10milímetro | |
SPINDLE
| S1 potencia del husillo | 4.4KW | 4.4KW |
Velocidad máxima S1 | 6000rpm | 6000rpm | |
C1 indexación | 0.015° | 0.015° | |
husillo a través del agujero | 36milímetro | 36milímetro | |
SPINDLE TABLE STROKE | manga fija | 170milímetro | 170milímetro |
manga móvil | 170milímetro | 170milímetro | |
TOOLS | herramientas de corte | 6 herramientas 12*12 o 5 herramientas 16*16 (opcional) | 6 herramientas 12*12 o 5 herramientas 16*16(opcional) |
Herramientas eléctricas laterales S3 | 5 herramienta viva ER16 | 5 herramienta viva ER16 | |
Herramientas eléctricas laterales S3 Velocidad máxima. | 6000rpm | 6000rpm | |
potencia del motor S3 | 1.0KW | 1.0KW | |
Herramientas frontales S5 | / | 5 fijos ER16+3 móviles (opcional) | |
Diámetro máximo de perforación S5 | / | 10milímetro | |
S5 Máximo diámetro de roscado | / | M8*P1.25 | |
Herramientas laterales S5 Velocidad máxima | / | 6000rpm | |
potencia del motor S5 | / | 1.0KW | |
POWER | Servomotor Y1 Z1 | 0.8KW | 0.8KW |
servomotor X1 | 1.3KW | 1.3KW | |
DIMENSION | Tamaño( Lx Ancho x H ) | 1900*1300*1740milímetro | 1900*1300*1740milímetro |
N.W |
| 3450KG | 3500KG |
Ventaja de fabricación de Jie cheng
◪ Alta potencia, corte rápido y fuerte, multifunción.
◪ Potencia del motor axial XYZ 1300 w, 850 w de servomotor
◪ Tuerca de tornillo para la tuerca.
◪ Paso de tornillo de 12 mm de paso
◪ Placa de arrastre cabezal de potencia velocidad del husillo agudeza 30 mm
◪ Tornillo para vía fija de doble rodamiento
◪ Cabezal de potencia estándar S3 (opcional S4, S5), diversidad funcional
◪ Mecanizado de piezas de 230 mm13 de largo
◪ Máquina herramienta de 4 toneladas
