Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.

JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 1
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 2
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 3
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 4
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 5
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 6
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 7
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 8
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 9
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 10
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 1
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 2
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 3
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 4
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 5
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 6
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 7
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 8
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 9
JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 10

JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo

consulta
Término del precio
EXW FOB CIF
Plazo de pago
T/T L/C depósito del 30%
MOQ
1 colocar
Puerto mas cercano
Shenzhen/Gangzhou/Zhongshan
Ventajas de la empresa
1. Jsway Small CNC Tornhe está construido con un estilo único y una estructura compatible. La base procesada por Gantry Milling Machine hace que el producto sea de larga vida útil
2. Es capaz de reflejar la luz proyectada hacia la audiencia, convirtiendo efectivamente toda la pantalla en un "punto caliente" gigante. Gracias a la artesanía, su tamaño no cambiará una vez que se encienda nuevamente
3. El producto ofrece una absorción de impactos adicional y tiene funciones de control de movimiento que fomentan la pronación natural de los pies. El producto tiene una alta capacidad de carga

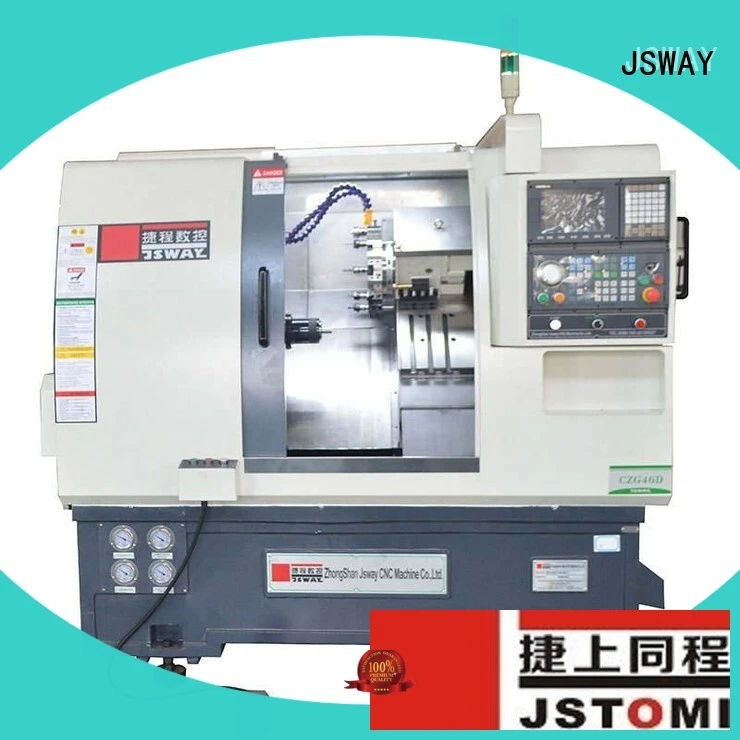

Característica de la máquina de torno CNC con torreta CFG46D

Se utilizaron torreta de estación 1、8 ~ 10 en este modelo.

Eje de 2 、 Z con tornillo de plomo de φ40 mm, potente y alta velocidad.

3 、 Protección completa dentro de la máquina con un espacio más grande, impermeable y a prueba de bancos

4 、 Alta velocidad de mecanizado de hasta 4500r/m, acabado extremadamente suave

5 、 Mecanizado de alta precisión, permanezca casi la misma precisión tanto en frío como a la máquina de calor

6 、 Velocidad de viaje hasta 36 m/min.



Parámetro técnico de la máquina herramienta CNC Lathe CFG46D

NC   TAIWAN/CHINA   LNC/SYNTEC/GSK
Huso   Taiwán POSA   A2-4/46
Torreta   Liohing   8/10 estación
Servo motor   YASKAWA   1300W
Motor de husillo/servomotor de husillo   Shanghai Senlima/SFC   4.0KW/5.5KW
Convertidor de frecuencia / controlador de frecuencia   V/T   5.5KW/7.5KW
tornillo de avance   HIWIN/PMI   C3, nivel PⅡ
Rodamiento   NSK,FAG   nivel P4
Acoplador de tornillo de avance   Hecho en alemán   alto nivel de precisión
PARAMETER



        CFG46D
Capacidad   Orificio del husillo   56milímetro
máx. diámetro del material:   45milímetro
Diámetro máximo de mecanizado   350milímetro
máx. longitud de mecanizado   150milímetro
máx. recorrido del eje X   720milímetro
máx. recorrido del eje Z   280milímetro
Eje X/Z de movimiento rápido   36 m/min
Precisión de reposición   0.005milímetro
Motor    Convertidor de frecuencia/servomotor   4.0kw/5.5kw
Eje de velocidad   5000 rpm
Servomotor del eje X   1300w
Servomotor del eje Z   1300w
Herramientas   Herramientas tipo pandilla   8+3
herramienta en vivo   NO
Otros    Capacidad instalada total   6KW
Tamaño   2025*1385*1910
N.W.   2750KG


JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 11   (1) El huso A2-5 es de Taiwán

   (2) Use el rodamiento NSK de nivel P4 de Japón

   (3) La alta velocidad de hasta 4500 rpm.

   (4) El Máx. A través del diámetro del material de la barra es de 35 mm.

   (5) puede instalar 5 pulgadas Maual Chuck

   (6) puede instalar 5 pulgadas Hidraumatic 3-Jow torno Chuck








JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 12






(1) El motor del huso es de Shanghai SFC.

(2) puede usar un motor de frecuencia de 5kW o un servomotor de 5.5kW

(3) La alta velocidad de hasta 4500 rpm.

(4) El servomotor puede obtener el par más grande cuando se gira bajo




JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 13






Servo Motor y servo Pack de eje x/z








JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 14






(1) Cuerpo de máquina de torno CNC de tipo pandilla.
(2) Eje X y ensamblaje del eje Z








JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 15




guía lineal y tornillo de pelota







NSK precision bearing.jpg






Rodamiento de NSK








JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 17     (1) Cuerpo de máquina de torno CNC de tipo pandilla.

     (2) Eje X y ensamblaje del eje Z.

     (3) Cama inclinada para el tipo de pandillas.

     (4) Tornillo de plomo y pareja de hiwin

     (5) Golpe de NSK.







2 axis turret type CFG46D.png


ejemplo de mecanizado







JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 19



    (1) Cubierta completa para el modelo CFG46D Tipo de pandilla CNC CFG46D.

    (2) Acero inoxidable para la cubierta.

    (3) La torreta puede instalar 8 herramientas. La herramienta Gang puede instalar 3 herramientas

    (4) Free proporciona 2 portavasos largos y 2 de herramientas cortas







JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 20





   (1) 1300W Yaskawa Servo Motor para el eje X

    (2) 1300W Yaskawa Servo Motor para el eje z

    (3) 36 m/min para la velocidad de viaje










JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 21





  1) Cilindros hidráulicos de Taiwán.










JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 22






     (1) Motor de sistema hidráulico y motor de enfriamiento

      (2) Motor del sistema hidráulico para 1 hp.










JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 23

JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 24







     (1) gabinetes eléctricos para la máquina de torno CNC de tipo pandillas

      (2) Conductor de frecuencia Magmeet de Shenzhen para el motor del huso

      (3) Servo Motor Driver de Yaskawa para el eje X y el motor del eje Y

      (4) Schneider Switch











JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 25








       (1) Panel de controlador

      (2) El controlador puede ser cambiado para Syntec, GSK, LNC, etc.

      (3) El controlador se puede configurar en inglés

      (4) Tenemos a Jstomi y Jsway dos logotipos.













JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 26









(1) Toda la máquina herramienta CNC Lather con certificado HTS CE

(2) Toda la máquina herramienta de torno de CNC con certificado de CE ECM












Embalaje: en estuche de madera como seguir


JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 27

















JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 28



















JSWAY SAFE CNC Girning Torle Gang para el lugar de trabajo 29


Tamaño del embalaje (mm)

2300 1740 2150



























Características de la empresa
1. Centrado en R & D de CNC Turning Torle durante muchos años, Zhongshan Jstomi CNC Machine Tool Co., Ltd. Lidera esta industria en China. JSWAY ha estado optimizando su tecnología para mantener su torno de torreta para la venta más competitivo.
2. JSWAY tiene suficiente confianza para proporcionar a los clientes un torno de CNC de cama inclinada superior.
3. Máquina herramienta CNC Zhongshan JSTOMI Co., Ltd. ha construido una base tecnológica sólida a lo largo de años de desarrollo. El espíritu emprendedor de Zhongshan Jstomi CNC Machine Tool Co., Ltd. es que nunca te conformes y nunca dejes de cambiar. ¡Compruébalo!
