Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.
Jsway Security CNC Meckining para la venta para el lugar de trabajo
1. En la última etapa del proceso, el mecanizado CNC de JSWAY tiene que pasar por un control de calidad riguroso. Ha pasado pruebas de calidad como estática, fugas y corrosión química.
2. El producto es lo suficientemente flexible. Permite que el área de transacción se coloque a la izquierda o a la derecha para facilitar la visualización.
3. El producto es anti-UV. El recubrimiento de gel se aplica a este producto, proporcionando una capa de protección para resistir la exposición a la luz solar.
4. Máquina herramienta CNC Zhongshan JSTOMI Co., Ltd. tiene un equipo con pensamiento creativo, rica experiencia y excelente servicio.
5. La calidad del mecanizado CNC se puede garantizar con la implementación de la prueba de calidad estricta.

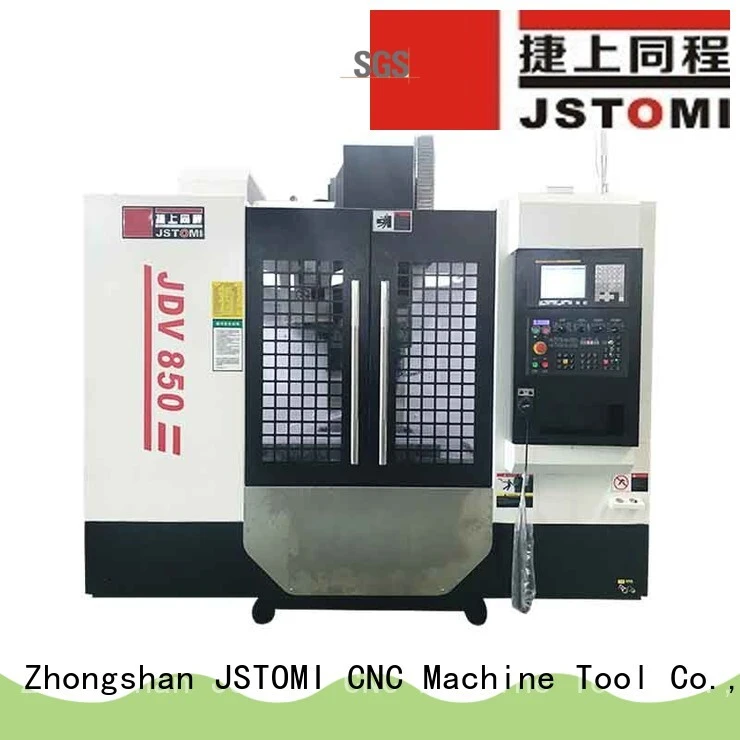

CNC High Speed VMC Machine Bajo precio Centro de máquina JDV850
parámetro de la máquina
PARAMETER | |||
| MODEL | UNIT | JDV850 | |
| CONTROLLER | NC | SET | MITSUBICHI/FANUC |
| TOTAL AXIS | AXIS | 3 | |
| TABLE | TABLE SIZE | MM | 1000*500 |
| TABLE LOAD | KG | 600 | |
| T-SLOT | MM | 5-18*100 | |
| TRAVEL | X AXIS | MM | 800 |
| Y AXIS | MM | 500 | |
| Z AXIS | MM | 500 | |
| SPINDLE | SPINDLE TAPPER | MM | BT40 |
| MAX.SPINDLE SPEED | RPM/MIN | 10000/12000/15000 | |
| SPINDLE DRIVEN TYPE | TYPE | tipo de correa/conexión directa | |
| SPINDLE CENTER TO MACHINE SPINE | MM | 570 | |
| SPINDLE END FACE TO TABLE | MM | 120-620 | |
| GUIDE RAIL | X/Y/Z AXIS BALL SCREW | MM | 3616/3616/3616 |
| X/Y/Z AXIS GUIDE RAIL | carril guía lineal | ||
| MOTOR | X/Y/Z AXIS MOTOR CONNECT TYPE | TYPE | directo |
| SPINDLE MOTOR | KW | 7.5/11 | |
| X/Y/Z AXIS SERVO MOTOR | KW | 3/3/3 | |
| COOLANT PUMP MOTOR | W | 750W*2 | |
| FEEDING RATE | X/Y/Z WORKING RATE | M/MIN | 10/10/10 |
| X/Y/Z RAPID SPEED | M/MIN | 48/48/48 | |
| POWER/AIR PRESSURE | AIR PRESSURE | KG/CM² | 6kg/cm² |
| POWER SUPPLY | kvá | 20kvá | |
| ACCURACY | POSITIONING ACCURACY | MM | ±0.005/300 |
| REPOSITIONING ACCURACY | MM | ±0.005/300 | |
| SPEC | NET WEIGHT | T | 5.2 |
| DEMENSION | MM | 2500*2650*3000 | |
Accesorio estándar
◪ Golpeteo de rigidez
◪ Lámpara de trabajo doble
◪ Soplo de aire en la punta del husillo
◪ lubricación automática
◪ Intercambiador de calor para armario eléctrico.
◪ Lámpara de advertencia
◪ Perno de anclaje
◪ Cobertura completa
◪ Sistema de agua refrigerante
◪ Depósito de agua y depósito de virutas
◪ pistola de aire comprimido
◪ Pistola de agua para limpieza
◪ Caja de herramientas
◪ Manual
Características de la empresa
1. Como gran exportador, Zhongshan Jstomi CNC Machine Tool Co., Ltd. se ha especializado en la producción de mecanizado CNC durante años.
2. JSWAY tiene instalaciones técnicas avanzadas para mejorar la calidad de los productos.
3. Jsway está creciendo rápidamente con el principio de mecanizado CNC de precisión. ¡Preguntar! El principio básico de Zhongshan Jstomi CNC Machine Tool Co., Ltd. es ese servicio de mecanizado CNC de precisión. ¡Pregonar!
Artículo | V850 Centro de mecanizado vertical de alta velocidad de máquina de alta calidad |
Nombre del producto | V850, Máquina CNC de alta calidad Centro de mecanizado vertical de alta velocidad, Máquina CNC Centro de mecanizado vertical de alta velocidad, centro de mecanizado vertical de alta velocidad |
| Aterial | Metal |
| Tratamiento superficial | Ninguna |
| MOQ | 1 Muestra |
| Pago | PayPal, TT, TA |
| Fecha de entrega | 5-7 días laborables |
| Embalaje | Espuma, cartón, cajas de madera |
| Precisión de la pieza de trabajo | -0.05 ~+0.05 mm |
| Certificación de producto | ISO9001: 2008, CE, ROHS, SGS; |
| Material mecanizable | Acero, latón, madera, cobre, aluminio, Inoxidable acero, plástico, pom, Delrin, Aleación de titanio, fibra de carbono, etc. |
| Más acabado superficial | Color anodizado, pulido, explosión de arena, satinado con acabado Enchapado de zinc, Película química, potencia, pasivación, cepillado y así sucesivamente, como solicitas |
Procesamiento equipos | C Centro de mecanizado NC, torno de CNC, máquina de molienda, máquina de torno automático, máquina de torno convencional, fresadora, máquina de perforación, EDM, etc. |
Tenemos nuestra propia cultura empresarial, no solo somos expertos en campos de palmaduras de mecanizado de CNC, sino también con el sentido de responsabilidad social.
VDL1000 Centro de mecanizado vertical CNC Fabricante de alta velocidad CNC
Características principales del centro de mecanizado vertical
1. Alta rigidez y alta estabilidad en la estructura de la máquina
2. Sistema de alimentación de tres ejes de alta precisión
3. Eje de precisión de alta velocidad
4. Mecanismo de cambio de herramienta rápida y confiable
Datos técnicos del centro de mecanizado vertical
| VDL1000 | VDL1200 | VDL1400A |
Tabla (l×W) (mm) | 1120×560 | 1220×620 | 1450×620 |
T-lot (números×Anchura×Distancia) (ranuras b/t) | 5×18×100 | 5×18×100 | 5×18×100 |
Carga de tabla Max (kg) | 750 | 1500 | 1500 |
La distancia desde la línea central del huso hasta la superficie de la guía de la columna (mm) | 629 | 660 | 660 |
La distancia de la superficie superior de la nariz y la cara a la mesa (mm) | 135-735 | 100-775 | 100-775 |
X/Y/Z Viajes (mm) | 1020/560/600 | 1200/600/675 | 1400/600/675 |
Tipo de guía x/y/z |
X/Y: camino lineal
|
X/Y: camino lineal
|
X/Y: camino lineal
|
Velocidad rápida x/y/z (m/min) | 24/24/18 | 24/24/18 | 24/24/18 |
Flujo de alimentación (mm/min) | 1-10000 | 1-10000 | 1-10000 |
Potencia de motor de servo x/y/z (NM) | 12/12/12 | 22/22/22 | 22/22/22 |
Potencia del motor del husillo (KW) | 7.5/11 | 11/15 | 11/15 |
Rango de velocidad del husillo (R/min) | 60-8000 | 45-6000 | 45-6000 |
Cono del husillo | #40(7/24) | #50(7/24) | #50(7/24) |
Capacidad/tipo de revista de herramientas | 20/tambor 24/brazo oscilante | 24/brazo oscilante | 24/brazo oscilante |
Tipo de adaptador de herramientas | BT40 | BT50 | BT50 |
Máx. Peso de la pizca (kg) | 7 | 15 | 15 |
Max. Diámetro/longitud de la pizca (mm) | 100/305drum 77/305swing brazo | 127/305swing brazo | 127/305swing brazo |
Tiempo de Cambio de herramientas (T-T) (Sec) | 6-8/3 | 3.5 | 3.5 |
Requisito de presión del aire (MPA) | 0.6 | 0.6 | 0.6 |
Requisito de energía (KW) | 25 | 35 | 35 |
Dimensión total (L×W×H) | 2530×2820×2500 | 2880×2405×2901 | 3300×2405×2901 |
Peso neto / kg) | 7000 | 8000 | 8500 |
Configuración estándar del centro de mecanizado vertical
Accesorios opcionales del centro de mecanizado vertical
Huso de 10,000 rpm #40
Refrigerante a través de la capacidad
Enfriador de aceite
Unidad de alta presión (2 MPa)
Unidad de alta presión (5 ~ 7MPA)
24 Herramientas Tipo de brazo ATC
Sistema de refrigerante de inundación de alta volumen
Interlock de seguridad de la puerta
Tabla rotativa del 4to Eje (250 mm)
Atiltón de la cola para la mesa rotativa del 4to eje
Transportador de chip de tipo elevador
Setter de herramientas Renishaw TS27R
Calibre de la pieza de trabajo renishaw omp60
Pistola de agua
Fotos del centro de mecanizado vertical
Suministraremos suficientes repuestos y accesorios con nuestro Centro de mecanizado CNC vertical cuando se envía. Dentro de un año después de recibir nuestro centro de mecanizado vertical, bajo la operación correcta de nuestro centro de mecanizado vertical, si hay piezas o accesorios dañados, se les proporcionaremos por correo aéreo o correo electrónico sin cargo.
Sobre nuestra compañía
Tenemos un grupo de ingenieros profesionales a cargo de la tecnología, la fabricación, la instalación, las pruebas del centro de mecanizado CNC vertical. Por lo tanto, podemos garantizar que nuestro centro de mecanizado vertical se ejecutará en un buen rendimiento en función de la alta calidad.
Fundada en 1948 , Nuestra fábrica entró la parte superior 8 CNC Lathe y CNC Machining Center Builders en el mundo T tu Rly, líder en el torno de CNC y la industria del centro de mecanizado CNC vertical en todo el mundo. Nuestro centro de mecanizado CNC se vende a más de 100 países y regiones en todo el mundo. Nuestros productos principales son el torno CNC, el torno de lecho de brecha, el torno universal, el centro de mecanizado CNC vertical, etc.
....
