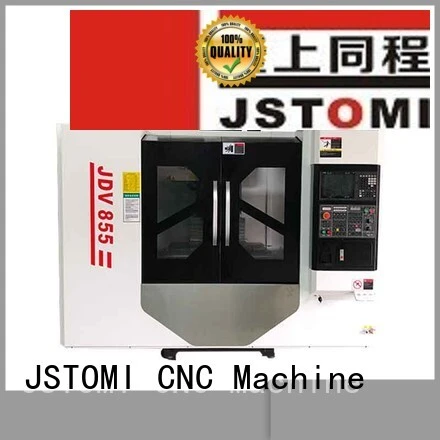

Proveedor de centro de mecanizado CNC de JSWAY para taller

Marca:
JSWAY
Lugar de origen:
Porcelana
Número de modelo:
JDV855
Certificación:
CE/ISO
Disponibilidad OEM/ODM:
NO
Tiempo de entrega:
25Días
Transporte:
Por mar/tren
Capacidad de suministro:
150 juegos/mes
MOQ:
1colocar
Condiciones de pago:
L/C, T/T,
consulta
Término del precio
EXW FOB CIF
Plazo de pago
T/T L/C30\% depósito
MOQ
1 colocar
Puerto mas cercano
shenzhenguangzhouzhongshan
Ámbito de aplicación
CNC Lathe Machine, uno de los principales productos de Jstomi, es profundamente favorecido por los clientes. Con una amplia aplicación, se puede aplicar a diferentes industrias y campos. Jstomi siempre proporciona a los clientes soluciones únicas razonables y eficientes basadas en la actitud profesional.
  • Proveedor de centro de mecanizado CNC de JSWAY para taller 10
Ventajas de la empresa
1. El CNC Machining Center tiene características como el mecanizado CNC Inc diferente de otros tipos de productos.
2. Tiene la solidez del color requerida. Es capaz de soportar el ciclo normal de lavado/lavado en seco sin pérdida de color.
3. Con su calibración de precisión en el mercado del centro de mecanizado CNC, Zhongshan Jstomi CNC Machine Tool Co., Ltd. da pleno juego a su superioridad.


Proveedor de centro de mecanizado CNC de JSWAY para taller 11
Proveedor de centro de mecanizado CNC de JSWAY para taller 12



parámetro de la máquina



PARAMETER

MODEL UNIT JDV855


CONTROLLER

NC SET MITSUBICHI/FANUC
TOTAL AXIS  AXIS 3



TABLE

TABLE SIZE MM 1000*500
TABLE LOAD KG 600
T-SLOT MM 5-18*100



TRAVEL

X AXIS MM 800
Y AXIS MM 500
Z AXIS MM 500





SPINDLE

SPINDLE TAPPER MM BT40
MAX.SPINDLE SPEED RPM/MIN 10000/12000/15000
SPINDLE DRIVEN TYPE TYPE tipo de correa/conexión directa
SPINDLE CENTER TO MACHINE SPINE MM 570
SPINDLE END FACE TO TABLE MM 120-620


GUIDE RAIL

X/Y/Z AXIS BALL SCREW MM 4012/4012/4012
X/Y/Z AXIS  GUIDE RAIL
carril guía lineal




MOTOR

X/Y/Z AXIS MOTOR CONNECT TYPE TYPE directo
SPINDLE MOTOR KW 7.5/11
X/Y/Z AXIS SERVO MOTOR  KW 3/3/3
COOLANT PUMP MOTOR W 750W*2


FEEDING RATE

X/Y/Z WORKING RATE M/MIN 10/10/10
X/Y/Z RAPID SPEED M/MIN 36/36/36 o 48/48/48


POWER/AIR PRESSURE

AIR PRESSURE KG/CM² 6kg/cm²
POWER SUPPLY kvá 20kvá


ACCURACY

POSITIONING ACCURACY MM ±0.005/300
REPOSITIONING ACCURACY MM ±0.005/300


SPEC

NET WEIGHT T   5.2
DEMENSION MM 2500*2650*3000



Accesorio estándar



  • Golpeteo de rigidez

  • Lámpara de trabajo doble

  • Soplo de aire en la punta del husillo

  • lubricación automática

  • Intercambiador de calor para armario eléctrico.

  • Lámpara de advertencia

  • Perno de anclaje

  • Cobertura completa

  • Sistema de agua refrigerante

  • Depósito de agua y depósito de virutas

  • pistola de aire comprimido

  • Pistola de agua para limpieza

  • Caja de herramientas

  • Manual



Proveedor de centro de mecanizado CNC de JSWAY para taller 13
Proveedor de centro de mecanizado CNC de JSWAY para taller 14
Proveedor de centro de mecanizado CNC de JSWAY para taller 15


Proveedor de centro de mecanizado CNC de JSWAY para taller 16
Proveedor de centro de mecanizado CNC de JSWAY para taller 17
Proveedor de centro de mecanizado CNC de JSWAY para taller 18





Características de la empresa
1. Aquí en Zhongshan Jstomi CNC Machine Tool Co., Ltd. Nuestro enfoque principal es proporcionar una fuente para el CNC Machining Inc de alta calidad y grado de profesiones a un precio competitivo.
2. La tecnología avanzada también da lugar a la creciente atención del centro de mecanizado CNC.
3. Nuestra fábrica limpia y grande mantiene la producción de mecanizado de CNC avanzado en un buen ambiente. Por favor contacte. Por causa del servicio considerado, JSWAY tiene más fuerza para producir mejores productos. Por favor contacte.

VDL1000 Centro de mecanizado vertical CNC Fabricante de alta velocidad CNC





Características principales del centro de mecanizado vertical

1. Alta rigidez y alta estabilidad en la estructura de la máquina

2. Sistema de alimentación de tres ejes de alta precisión

3. Eje de precisión de alta velocidad

4. Mecanismo de cambio de herramienta rápida y confiable





Datos técnicos del centro de mecanizado vertical



VDL1000

VDL1200

VDL1400A

Tabla (l×W) (mm)

1120×560

1220×620

1450×620

T-lot (números×Anchura×Distancia) (ranuras b/t)

5×18×100

5×18×100

5×18×100

Carga de tabla Max (kg)

750

1500

1500

La distancia desde la línea central del huso hasta la superficie de la guía de la columna (mm)

629

660

660

La distancia de la superficie superior de la nariz y la cara a la mesa (mm)

135-735

100-775

100-775

X/Y/Z Viajes (mm)

1020/560/600

1200/600/675

1400/600/675

Tipo de guía x/y/z

X/Y: camino lineal
Z: Box Way

X/Y: camino lineal
Z: Box Way
Rieles del eje y 3

X/Y: camino lineal
Z: Box Way
Rieles del eje y 3

Velocidad rápida x/y/z (m/min)

24/24/18

24/24/18

24/24/18

Flujo de alimentación (mm/min)

1-10000

1-10000

1-10000

Potencia de motor de servo x/y/z (NM)

12/12/12

22/22/22

22/22/22

Potencia del motor del husillo (KW)

7.5/11

11/15

11/15

Rango de velocidad del husillo (R/min)

60-8000

45-6000

45-6000

Cono del husillo

#40(7/24)

#50(7/24)

#50(7/24)

Capacidad/tipo de revista de herramientas

20/tambor 24/brazo oscilante

24/brazo oscilante

24/brazo oscilante

Tipo de adaptador de herramientas

BT40

BT50

BT50

Máx. Peso de la pizca (kg)

7

15

15

Max. Diámetro/longitud de la pizca (mm)

100/305drum 77/305swing brazo

127/305swing brazo

127/305swing brazo

Tiempo de Cambio de herramientas (T-T) (Sec)

6-8/3

3.5

3.5

Requisito de presión del aire (MPA)

0.6

0.6

0.6

Requisito de energía (KW)

25

35

35

Dimensión total (L×W×H)

2530×2820×2500

2880×2405×2901

3300×2405×2901

Peso neto / kg)

7000

8000

8500







Configuración estándar del centro de mecanizado vertical

Huso:                  8000rpm
Motor de husillo:       7.5/11kilovatios
Tamaño de cón:             BT40
Tipo ATC:               Tambor
Capacidad ATC:       20
Tipo de forma:               X, Y Lineal, Z.
Transportador de virutas:      Barrena
Sistema de refrigerante
Protegido
MPG
Pistola de aire
Golpeteo rígido
Interfaz RS-232 y función DNC
Sistema de apagado automático M30
Intercambiador de calor







Accesorios opcionales del centro de mecanizado vertical

Huso de 10,000 rpm #40

Refrigerante a través de la capacidad

Enfriador de aceite

Unidad de alta presión (2 MPa)

Unidad de alta presión (5 ~ 7MPA)

24 Herramientas Tipo de brazo ATC

Sistema de refrigerante de inundación de alta volumen

Interlock de seguridad de la puerta

Tabla rotativa del 4to Eje (250 mm)

Atiltón de la cola para la mesa rotativa del 4to eje

Transportador de chip de tipo elevador

Setter de herramientas Renishaw TS27R

Calibre de la pieza de trabajo renishaw omp60

Pistola de agua





Fotos del centro de mecanizado vertical







Garantía de calidad



Suministraremos suficientes repuestos y accesorios con nuestro Centro de mecanizado CNC vertical cuando se envía. Dentro de un año después de recibir nuestro centro de mecanizado vertical, bajo la operación correcta de nuestro centro de mecanizado vertical, si hay piezas o accesorios dañados, se les proporcionaremos por correo aéreo o correo electrónico sin cargo.





Sobre nuestra compañía



Tenemos un grupo de ingenieros profesionales a cargo de la tecnología, la fabricación, la instalación, las pruebas del centro de mecanizado CNC vertical. Por lo tanto, podemos garantizar que nuestro centro de mecanizado vertical se ejecutará en un buen rendimiento en función de la alta calidad.



Fundada en 1948 , Nuestra fábrica entró  la parte superior 8 CNC Lathe y CNC Machining Center Builders en el mundo  T tu Rly, líder en el torno de CNC y la industria del centro de mecanizado CNC vertical en todo el mundo. Nuestro centro de mecanizado CNC se vende a más de 100 países y regiones en todo el mundo. Nuestros productos principales son el torno CNC, el torno de lecho de brecha, el torno universal, el centro de mecanizado CNC vertical, etc.



....
