Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.
JSWAY SLANT Fabricante de torno de alta velocidad para el lugar de trabajo
- JSTOMI mejora constantemente el mecanismo de servicio posterior y toma la iniciativa de establecer un equipo profesional de servicio postventa en la industria. Nos enfocamos en resolver varios problemas y satisfacer diferentes necesidades.
1. Tal característica de lo que es un torno de CNC saca el sabor único de Jsway.
2. Este producto tiene capacidad de autolubricación. Durante su funcionamiento, puede soportar la fricción seca en poco tiempo sin dañar la cara del sello.
3. Este producto tiene un valor práctico y comercial considerable.
4. El alto valor comercial hace que el producto tenga una amplia gama de aplicaciones en el mercado.

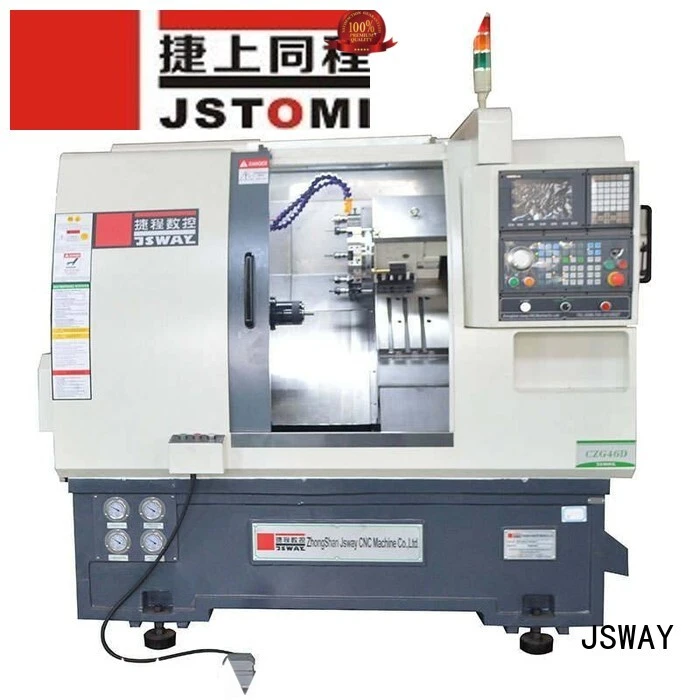

Característica de la máquina de torno CNC con torreta CFG46D
Se utilizaron torreta de estación 1、8 ~ 10 en este modelo.
Eje de 2 、 Z con tornillo de plomo de φ40 mm, potente y alta velocidad.
3 、 Protección completa dentro de la máquina con un espacio más grande, impermeable y a prueba de bancos
4 、 Alta velocidad de mecanizado de hasta 4500r/m, acabado extremadamente suave
5 、 Mecanizado de alta precisión, permanezca casi la misma precisión tanto en frío como a la máquina de calor
6 、 Velocidad de viaje hasta 36 m/min.
Parámetro técnico de la máquina herramienta CNC Lathe CFG46D
| NC | TAIWAN/CHINA | LNC/SYNTEC/GSK |
| Huso | Taiwán POSA | A2-4/46 |
| Torreta | Liohing | 8/10 estación |
| Servo motor | YASKAWA | 1300W |
| Motor de husillo/servomotor de husillo | Shanghai Senlima/SFC | 4.0KW/5.5KW |
| Convertidor de frecuencia / controlador de frecuencia | V/T | 5.5KW/7.5KW |
| tornillo de avance | HIWIN/PMI | C3, nivel PⅡ |
| Rodamiento | NSK,FAG | nivel P4 |
| Acoplador de tornillo de avance | Hecho en alemán | alto nivel de precisión |
| PARAMETER | ||
| CFG46D | ||
| Capacidad | Orificio del husillo | 56milímetro |
| máx. diámetro del material: | 45milímetro | |
| Diámetro máximo de mecanizado | 350milímetro | |
| máx. longitud de mecanizado | 150milímetro | |
| máx. recorrido del eje X | 720milímetro | |
| máx. recorrido del eje Z | 280milímetro | |
| Eje X/Z de movimiento rápido | 36 m/min | |
| Precisión de reposición | 0.005milímetro | |
| Motor | Convertidor de frecuencia/servomotor | 4.0kw/5.5kw |
| Eje de velocidad | 5000 rpm | |
| Servomotor del eje X | 1300w | |
| Servomotor del eje Z | 1300w | |
| Herramientas | Herramientas tipo pandilla | 8+3 |
| herramienta en vivo | NO | |
| Otros | Capacidad instalada total | 6KW |
| Tamaño | 2025*1385*1910 | |
| N.W. | 2750KG |
(1) El huso A2-5 es de Taiwán
(2) Use el rodamiento NSK de nivel P4 de Japón
(3) La alta velocidad de hasta 4500 rpm.
(4) El Máx. A través del diámetro del material de la barra es de 35 mm.
(5) puede instalar 5 pulgadas Maual Chuck
(6) puede instalar 5 pulgadas Hidraumatic 3-Jow torno Chuck
(1) El motor del huso es de Shanghai SFC.
(2) puede usar un motor de frecuencia de 5kW o un servomotor de 5.5kW
(3) La alta velocidad de hasta 4500 rpm.
(4) El servomotor puede obtener el par más grande cuando se gira bajo
Servo Motor y servo Pack de eje x/z
(1) Cuerpo de máquina de torno CNC de tipo pandilla.
(2)
Eje X y ensamblaje del eje Z
guía lineal y tornillo de pelota
Rodamiento de NSK
(1) Cuerpo de máquina de torno CNC de tipo pandilla.
(2) Eje X y ensamblaje del eje Z.
(3) Cama inclinada para el tipo de pandillas.
(4) Tornillo de plomo y pareja de hiwin
(5) Golpe de NSK.
ejemplo de mecanizado
(1) Cubierta completa para el modelo CFG46D Tipo de pandilla CNC CFG46D.
(2) Acero inoxidable para la cubierta.
(3) La torreta puede instalar 8 herramientas. La herramienta Gang puede instalar 3 herramientas
(4) Free proporciona 2 portavasos largos y 2 de herramientas cortas
(1) 1300W Yaskawa Servo Motor para el eje X
(2) 1300W Yaskawa Servo Motor para el eje z
(3) 36 m/min para la velocidad de viaje
1) Cilindros hidráulicos de Taiwán.
(1) Motor de sistema hidráulico y motor de enfriamiento
(2) Motor del sistema hidráulico para 1 hp.
(1) gabinetes eléctricos para la máquina de torno CNC de tipo pandillas
(2) Conductor de frecuencia Magmeet de Shenzhen para el motor del huso
(3) Servo Motor Driver de Yaskawa para el eje X y el motor del eje Y
(4) Schneider Switch
(1) Panel de controlador
(2) El controlador puede ser cambiado para Syntec, GSK, LNC, etc.
(3) El controlador se puede configurar en inglés
(4) Tenemos a Jstomi y Jsway dos logotipos.
(1) Toda la máquina herramienta CNC Lather con certificado HTS CE
(2) Toda la máquina herramienta de torno de CNC con certificado de CE ECM
Embalaje: en estuche de madera como seguir
Tamaño del embalaje (mm)
| 2300 | 1740 | 2150 |
