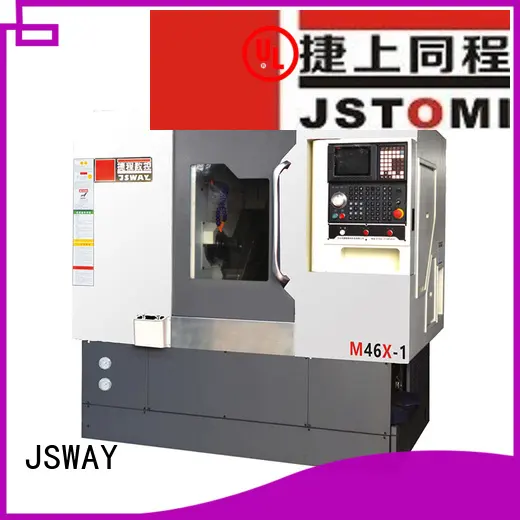

proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil

Marca:
JSWAY
Lugar de origen:
Porcelana
Número de modelo:
CFG46X/M46X
Certificación:
CE/ISO
Disponibilidad OEM/ODM:
NO
Tiempo de entrega:
25Días
Transporte:
Por mar/tren
Capacidad de suministro:
150 juegos/mes
MOQ:
1colocar
Condiciones de pago:
L/C, T/T,
consulta
Término del precio
EXW FOB CIF
Plazo de pago
T/T L/C30\% depósito
MOQ
1 colocar
Puerto mas cercano
shenzhenguangzhouzhongshan
Fortaleza empresarial
  • Jstomi mejora constantemente el sistema de servicio y crea una estructura de servicio saludable y excelente.
Ventajas de la empresa
1. Jsway Turning Tornhe se fabrica utilizando tecnología sofisticada y materiales de alto grado.
2. Esta máquina tiene el movimiento deseado. Varios posibles mecanismos son preseleccionados y analizados durante la fase de diseño, y se selecciona el mejor mecanismo para su diseño.
3. La adopción de este producto promueve la reforma de los métodos de producción. Los fabricantes se pueden ver en el aumento de la productividad laboral y la reducción de los costes del capital humano.
4. Este producto no sólo satisface la demanda de producción social de energía y eficiencia, sino que también proporciona una garantía para el desarrollo diversificado de alta tecnología.


proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 11
proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 12



Ventajas principales del producto


proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 13


proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 14
Husillo de alta precisión con polea síncrona
Husillo tipo manguito original de Taiwán, con 3 frontales.&2 ejes radiales traseros de ultra alta precisión japoneses sin husillo<3um La precisión de indexación es ±0,015°
proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 15
Herramienta de vida flexible
Las herramientas vivas pueden tener diferentes combinaciones y pueden realizar la mayoría de las perforaciones laterales o frontales simples.
proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 16
Protector de seguridad para eje X/Z
Prueba completa y buena protección del tornillo lineal. & camino guía


proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 17
Mecanizado de eficiencia
Velocidad de movimiento más rápida del eje X/Z hasta 36 M/min (configuramos 30 M/min en fábrica) Puede ensamblar un alimentador automático de barras y un transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 18
Estructura de cama con base de fundición de una sola pieza.
Estructura inclinada de 45°, descarga suave de recortes. La base se procesa mediante fresado de pórtico de una sola vez, lo que garantiza la precisión de la máquina.
proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 19
Motor de husillo
Motor síncrono Syntec + sensor de doble retroalimentación + anillo magnético Motor 5.5KW, alta precisión de indexación



parámetro de la máquina



PARAMETER





CFG46X

M46X







CAPACITY

Orificio del husillo

56MM

56 MM

máx. diámetro del material:

45MM

45 MM

Columpio máximo sobre la cama

280MM

350milímetro

máx. longitud de mecanizado

100MM

100 milímetro

máx. recorrido del eje X

720MM

850 milímetro

máx. recorrido del eje Z

280MM

330 milímetro

Eje X/Z de movimiento rápido

30 M/MIN

30 m/min

Precisión de reposición (x/z)

x≤0,007mm   z≤0,015 mm

x≤0,007mm   z≤0,015 mm





MOTOR

Servo motor

4.4KW

5,9/7,5 KW con anillo magnético

Eje de velocidad

3000R/MIN

5000 rpm/min

Servomotor del eje X

1.3KW

1.3KW

Servomotor del eje Z

1.3KW

1.3KW

Servomotor de herramienta viva

0.85/1.3KW

0.85/1.3KW

TOOLS

 Herramientas tipo pandilla

2-8

2-8



OTHERS

Capacidad instalada total

12 KW

12 KW

Tamaño

2025X1385X1910

2180X1623X1940

N.W.

2700KG

2950KG


MACHINING RANGE



Diámetro

Longitud

CFG46X

M46X

CFG46X

M46X

COLLET

4-45 mm

4-45 mm

5-100 mm

5-100 mm

CHUCK

4-160 mm

4-200 mm

5-100 mm

5-100 mm



Detalles de la figura



proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 20
Cobertura completa para la base.
proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 21
Tanque de agua refrigerante independiente
proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 22
Herramienta Lingving + perforación de alta presión.


proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 23
Base fundida
proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 24
Anillo magnético y freno de husillo.
proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 25
Herramienta de vida lateral


proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 26
Motor de husillo Syntec



Empaque y envío



Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.



¡Contáctenos y obtenga dos portabrocas gratis!

Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!

Dimensión de la máquina y dimensión del embalaje.


proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 27


proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 28
proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 29
proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 30
proveedor de máquinas de torno de 3 ejes múltiples para piezas de automóvil 31





Características de la empresa
1. Máquina herramienta CNC Zhongshan JSTOMI Co., Ltd. Tiene un equipo técnico R & D y se ha dedicado a la investigación y desarrollo de la máquina de torno de 3 eje.
2. Nuestra moderna fábrica está equipada con instalaciones de producción altamente avanzadas bajo los principios de contaminación cero y rentabilidad.
3. Nos guiamos por nuestros objetivos de desarrollo sostenible. Desarrollaremos y fabricaremos nuestros productos de una manera que garantice que sean seguros, ecológicos y económicos. Entendemos nuestro papel en el desarrollo de la sostenibilidad social. Utilizamos tecnologías, materiales y equipos que reducen el impacto negativo sobre el medio ambiente
