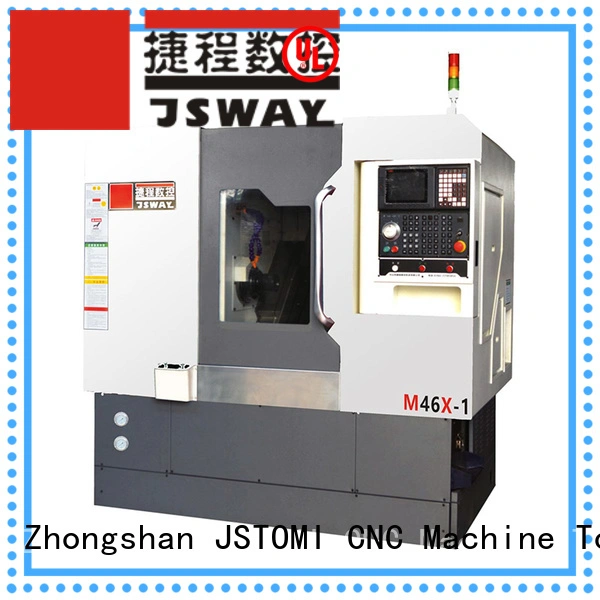

Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono

Marca:
JSWAY
Lugar de origen:
Porcelana
Número de modelo:
CFG46X/M46X
Certificación:
CE/ISO
Disponibilidad OEM/ODM:
NO
Tiempo de entrega:
25Días
Transporte:
Por mar/tren
Capacidad de suministro:
150 juegos/mes
MOQ:
1colocar
Condiciones de pago:
L/C, T/T,
consulta
Término del precio
EXW FOB CIF
Plazo de pago
T/T L/C30\% depósito
MOQ
1 colocar
Puerto mas cercano
shenzhenguangzhouzhongshan
Ámbito de aplicación
CNC Lathe Suppery, uno de los principales productos de Jstomi, es profundamente favorecido por los clientes. Con una amplia aplicación, se puede aplicar a diferentes industrias y campos. Jstomi siempre proporciona a los clientes soluciones únicas razonables y eficientes basadas en la actitud profesional.
  • Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 11
Ventajas de la empresa
1. JSWAY 5 AXIS CNC Lathe está diseñado por nuestros expertos que llevan los últimos conceptos al proceso de diseño.
2. El proceso de producción maduro y estable y el sistema de control de calidad garantizan su calidad.
3. En el contexto de muchos fabricantes que exigen una mayor productividad, este producto ha sido ampliamente adoptado en muchas industrias.


Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 12
Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 13



Ventajas principales del producto


Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 14


Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 15
Husillo de alta precisión con polea síncrona
Husillo tipo manguito original de Taiwán, con 3 frontales.&2 ejes radiales traseros de ultra alta precisión japoneses sin husillo<3um La precisión de indexación es ±0,015°
Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 16
Herramienta de vida flexible
Las herramientas vivas pueden tener diferentes combinaciones y pueden realizar la mayoría de las perforaciones laterales o frontales simples.
Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 17
Protector de seguridad para eje X/Z
Prueba completa y buena protección del tornillo lineal. & camino guía


Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 18
Mecanizado de eficiencia
Velocidad de movimiento más rápida del eje X/Z hasta 36 M/min (configuramos 30 M/min en fábrica) Puede ensamblar un alimentador automático de barras y un transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 19
Estructura de cama con base de fundición de una sola pieza.
Estructura inclinada de 45°, descarga suave de recortes. La base se procesa mediante fresado de pórtico de una sola vez, lo que garantiza la precisión de la máquina.
Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 20
Motor de husillo
Motor síncrono Syntec + sensor de doble retroalimentación + anillo magnético Motor 5.5KW, alta precisión de indexación



parámetro de la máquina



PARAMETER





CFG46X

M46X







CAPACITY

Orificio del husillo

56MM

56 MM

máx. diámetro del material:

45MM

45 MM

Columpio máximo sobre la cama

280MM

350milímetro

máx. longitud de mecanizado

100MM

100 milímetro

máx. recorrido del eje X

720MM

850 milímetro

máx. recorrido del eje Z

280MM

330 milímetro

Eje X/Z de movimiento rápido

30 M/MIN

30 m/min

Precisión de reposición (x/z)

x≤0,007mm   z≤0,015 mm

x≤0,007mm   z≤0,015 mm





MOTOR

Servo motor

4.4KW

5,9/7,5 KW con anillo magnético

Eje de velocidad

3000R/MIN

5000 rpm/min

Servomotor del eje X

1.3KW

1.3KW

Servomotor del eje Z

1.3KW

1.3KW

Servomotor de herramienta viva

0.85/1.3KW

0.85/1.3KW

TOOLS

 Herramientas tipo pandilla

2-8

2-8



OTHERS

Capacidad instalada total

12 KW

12 KW

Tamaño

2025X1385X1910

2180X1623X1940

N.W.

2700KG

2950KG


MACHINING RANGE



Diámetro

Longitud

CFG46X

M46X

CFG46X

M46X

COLLET

4-45 mm

4-45 mm

5-100 mm

5-100 mm

CHUCK

4-160 mm

4-200 mm

5-100 mm

5-100 mm



Detalles de la figura



Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 21
Cobertura completa para la base.
Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 22
Tanque de agua refrigerante independiente
Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 23
Herramienta Lingving + perforación de alta presión.


Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 24
Base fundida
Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 25
Anillo magnético y freno de husillo.
Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 26
Herramienta de vida lateral


Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 27
Motor de husillo Syntec



Empaque y envío



Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.



¡Contáctenos y obtenga dos portabrocas gratis!

Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!

Dimensión de la máquina y dimensión del embalaje.


Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 28


Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 29
Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 30
Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 31
Multi Function 4 Axis CNC Machine Bed en línea para piezas de teléfono 32
