Ámbito de aplicación
El mecanizado CNC de Jstomi tiene una amplia aplicación. Aquí hay algunos ejemplos para usted. Mientras proporciona productos de calidad, Jstomi se dedica a proporcionar soluciones personalizadas para los clientes de acuerdo con sus necesidades y situaciones reales.
Ventajas de la empresa
1.

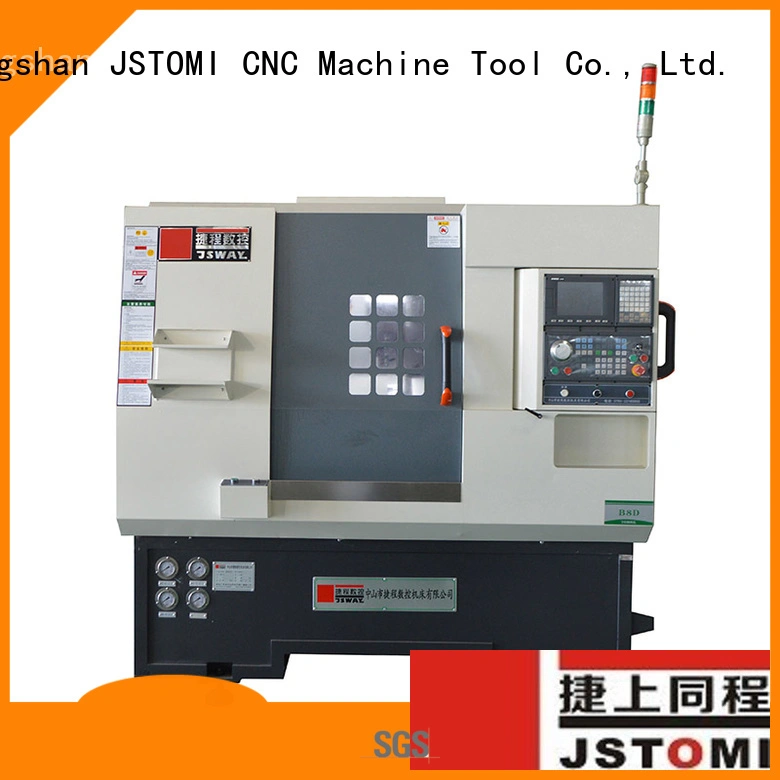

JSWAY 4 AXIS CNC TORTHE se fabrica bajo profesionalismo. Su diseño, fabricación de piezas mecánicas, ensamblaje de piezas y pruebas de calidad están a cargo de equipos separados.
2.
El producto funciona correctamente en un entorno con un cierto nivel de perturbaciones electromagnéticas. No se verá afectado fácilmente por otros dispositivos.
3.
La principal ventaja en el uso de este producto es el período más corto de producción debido a su poder de rendimiento rápido.
4.
Este producto es necesario ya que puede aumentar la precisión en el lugar de trabajo. Puede reducir las posibilidades de errores.
Ventajas principales del producto
![Machina de fresado CNC de 5 ejes múltiples de 5 ejes Alta eficiencia para piezas militares 14]()
![Machina de fresado CNC de 5 ejes múltiples de 5 ejes Alta eficiencia para piezas militares 15]()
Husillo de alta precisión con polea síncrona
Husillo tipo manguito original de Taiwán, con 3 frontales.&2 ejes radiales traseros de ultra alta precisión japoneses sin husillo<3um
La precisión de indexación es ±0,015°
![Machina de fresado CNC de 5 ejes múltiples de 5 ejes Alta eficiencia para piezas militares 16]()
Herramienta de vida flexible
Estructura Living Tools 4+4, velocidad máxima de hasta 6000 rpm. Puede realizar la mayoría de las complicadas perforaciones laterales o frontales.
La herramienta viva de 0° y 90° tiene motor independiente
![Machina de fresado CNC de 5 ejes múltiples de 5 ejes Alta eficiencia para piezas militares 17]()
Torreta servo
Torreta servo 8/12, tiempo de cambio de herramienta rápido
![Machina de fresado CNC de 5 ejes múltiples de 5 ejes Alta eficiencia para piezas militares 18]()
Mecanizado de eficiencia
Velocidad de movimiento más rápida del eje X/Z hasta 36 M/min (configuramos 30 M/min en fábrica)
Puede ensamblar un alimentador automático de barras y un transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
![Machina de fresado CNC de 5 ejes múltiples de 5 ejes Alta eficiencia para piezas militares 19]()
eje y
El eje Y tiene función de grabado.
![Machina de fresado CNC de 5 ejes múltiples de 5 ejes Alta eficiencia para piezas militares 20]()
Motor de husillo
Syntec sincrónico motor + sensor de retroalimentación doble + anillo magnético Motor 5.5KW, alta precisión de indexación
PARAMETER
|
|
|
B8D
|
CAPACITY
|
Orificio del husillo
|
56 MM
|
máx. diámetro del material:
|
45 MM
|
Columpio máximo sobre la cama
|
350milímetro
|
máx. longitud de mecanizado
|
100 milímetro
|
máx. recorrido del eje X
|
630 milímetro
|
máx. recorrido del eje Z
|
300 milímetro
|
X/Y/Z movimiento rápido
|
36/20/36 m/min
|
Precisión de reposición (x/z)
|
x≤0,007mm z≤0,015 mm
|
MOTOR
|
Servo motor
|
5.9KW con anillo magnético
|
Eje de velocidad
|
5000 rpm/min
|
Servomotor del eje X
|
1.3KW
|
Servomotor del eje Z
|
1.3KW
|
Servomotor del eje Y
|
850W
|
Servomotor de herramienta viva
|
1.3KW
|
TOOLS
|
torreta
|
8/12 herramientas
|
OTHERS
|
Capacidad instalada total
|
12 KW
|
Tamaño
|
2200X1723X2023
|
N.W.
|
2950KG
|
MACHINING RANGE
|
|
Diámetro
|
Longitud
|
CFG46X
|
M46X
|
CFG46X
|
M46X
|
COLLET
|
4-45 mm
|
4-45 mm
|
5-100 mm
|
5-100 mm
|
CHUCK
|
4-160 mm
|
4-200 mm
|
5-100 mm
|
5-100 mm
|
Cobertura completa para la base.
Tanque de agua refrigerante independiente
Herramienta Lingving + perforación de alta presión.
Anillo magnético y freno de husillo.
Herramienta de vida lateral
Dos motores para diferentes direcciones.
Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.
¡Contáctenos y obtenga dos portabrocas gratis!
Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!
Dimensión de la máquina y dimensión del embalaje.
![Machina de fresado CNC de 5 ejes múltiples de 5 ejes Alta eficiencia para piezas militares 31]()
