Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.

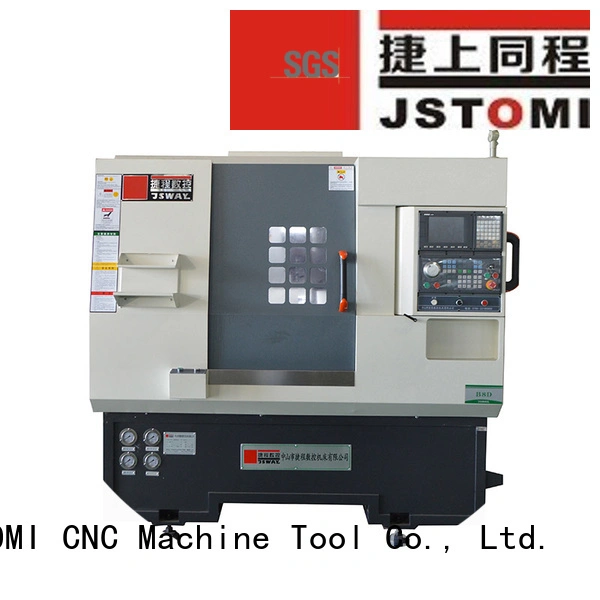

Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 1
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 2
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 3
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 4
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 5
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 6
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 7
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 8
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 9
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 10
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 1
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 2
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 3
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 4
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 5
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 6
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 7
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 8
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 9
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 10

Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna

Marca:
JSWAY
Lugar de origen:
Porcelana
Número de modelo:
B8D
Certificación:
CE/ISO
Disponibilidad OEM/ODM:
NO
Tiempo de entrega:
25Días
Transporte:
Por mar/tren
Capacidad de suministro:
150 juegos/mes
MOQ:
1colocar
Condiciones de pago:
L/C, T/T,
consulta
Término del precio
EXW FOB CIF
Plazo de pago
T/T L/C30\% depósito
MOQ
1 colocar
Puerto mas cercano
shenzhenguangzhouzhongshan
Fortaleza empresarial
  • Desde el inicio, Jstomi siempre se ha adherido al propósito del servicio de 'basado en la integridad, orientado al servicio'. Con el fin de devolver el amor y el apoyo de nuestros clientes, ofrecemos productos de alta calidad y servicios excelentes.
Ámbito de aplicación
El proveedor CNC de JSTOMI se puede utilizar en diferentes industrias para satisfacer las necesidades de los clientes. Con un enfoque en el mecanizado de CNC, Jstomi se dedica a proporcionar soluciones razonables para los clientes.
  • Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 11
Ventajas de la empresa
1. JSWAY 4 AXIS CNC Tornhe se fabrica para cumplir con la especificación de requisitos del usuario. Sus componentes eléctricos y la carcasa han pasado por tratamiento térmico, estampado, corte por láser y tratamiento de superficies.
2. Su calidad es altamente evaluada por organizaciones de prueba autorizadas.
3. Con los años, Zhongshan Jstomi CNC Machine Tool Co., Ltd. ha formado una fuerte fuerza R & D y un sistema de ventas y servicios de sonido.
4. Con su tecnología avanzada, Zhongshan Jstomi CNC Machine Tool Co., Ltd. Proporciona servicio profesional para los clientes en el campo central CNC Turning.


Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 12
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 13



Ventajas principales del producto


Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 14


Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 15
Husillo de alta precisión con polea síncrona
Husillo tipo manguito original de Taiwán, con 3 frontales.&2 ejes radiales traseros de ultra alta precisión japoneses sin husillo<3um La precisión de indexación es ±0,015°
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 16
Herramienta de vida flexible
Estructura Living Tools 4+4, velocidad máxima de hasta 6000 rpm. Puede realizar la mayoría de las complicadas perforaciones laterales o frontales. La herramienta viva de 0° y 90° tiene motor independiente
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 17
Torreta servo
Torreta servo 8/12, tiempo de cambio de herramienta rápido


Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 18
Mecanizado de eficiencia
Velocidad de movimiento más rápida del eje X/Z hasta 36 M/min (configuramos 30 M/min en fábrica) Puede ensamblar un alimentador automático de barras y un transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 19
eje y
El eje Y tiene función de grabado.
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 20
Motor de husillo
Syntec sincrónico  motor + sensor de retroalimentación doble + anillo magnético Motor 5.5KW, alta precisión de indexación



parámetro de la máquina



PARAMETER





B8D







CAPACITY

Orificio del husillo

56 MM

máx. diámetro del material:

45 MM

Columpio máximo sobre la cama

350milímetro

máx. longitud de mecanizado

100 milímetro

máx. recorrido del eje X

630 milímetro

máx. recorrido del eje Z

300 milímetro

X/Y/Z movimiento rápido

36/20/36 m/min

Precisión de reposición (x/z)

x≤0,007mm   z≤0,015 mm





MOTOR

Servo motor

5.9KW con anillo magnético

Eje de velocidad

5000 rpm/min

Servomotor del eje X

1.3KW

Servomotor del eje Z

1.3KW

Servomotor del eje Y

850W

Servomotor de herramienta viva

1.3KW

TOOLS

torreta

8/12 herramientas



OTHERS



Capacidad instalada total

12 KW

Tamaño

2200X1723X2023

N.W.

2950KG


MACHINING RANGE



Diámetro

Longitud

CFG46X

M46X

CFG46X

M46X

COLLET

4-45 mm

4-45 mm

5-100 mm

5-100 mm

CHUCK

4-160 mm

4-200 mm

5-100 mm

5-100 mm



Detalles de la figura



Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 21
Base fundida
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 22
Cobertura completa para la base.
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 23
Tanque de agua refrigerante independiente


Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 24
motor independiente
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 25
Herramienta Lingving + perforación de alta presión.
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 26
Anillo magnético y freno de husillo.


Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 27
Herramienta de vida lateral
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 28
Dos motores para diferentes direcciones.
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 29
Anillo magnético Syntec


Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 30
Motor de husillo Syntec



Empaque y envío



Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.



¡Contáctenos y obtenga dos portabrocas gratis!

Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!

Dimensión de la máquina y dimensión del embalaje.


Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 31


Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 32
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 33
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 34
Diseño del centro de giro de CNC Multi Function Alta eficiencia para la parte de la linterna 35





Características de la empresa
1. Como pionero en el campo CNC Turning Center China, Zhongshan Jstomi CNC Machine Tool Co., Ltd. se está expandiendo constantemente hacia un mercado extranjero más amplio.
2. Máquina herramienta CNC Zhongshan JSTOMI Co., Ltd. cuenta con una tecnología avanzada para brindar a los clientes una gama completa de servicios, soporte técnico profesional y productos de primera clase.
3. La calidad es siempre la base sólida de Zhongshan Jstomi CNC Machine Tool Co., Ltd. El desarrollo a largo plazo. ¡Obtenga una oferta! Nuestro servicio único ha establecido nuestro lugar en la industria de las máquinas de fresado CNC de 5 ejes. ¡Recibe una oferta!
Contáctenos
Damos la bienvenida a los diseños e ideas personalizados y es capaz de atender los requisitos específicos. Para obtener más información, visite el sitio web o contáctenos directamente con preguntas o consultas.
