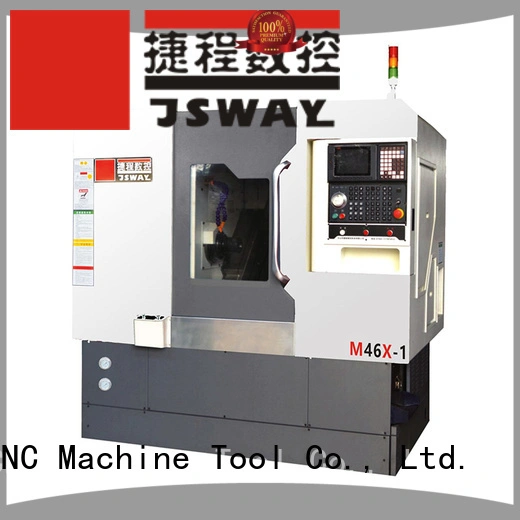

Proveedor de fresado de funciones múltiples para piezas de teléfono

Marca:
JSWAY
Lugar de origen:
Porcelana
Número de modelo:
CFG46X/M46X
Certificación:
CE/ISO
Disponibilidad OEM/ODM:
NO
Tiempo de entrega:
25Días
Transporte:
Por mar/tren
Capacidad de suministro:
150 juegos/mes
MOQ:
1colocar
Condiciones de pago:
L/C, T/T,
consulta
Término del precio
EXW FOB CIF
Plazo de pago
T/T L/C30\% depósito
MOQ
1 colocar
Puerto mas cercano
shenzhenguangzhouzhongshan
Ventajas de la empresa
1. Desde el diseño hasta la fabricación, el precio de la máquina CNC de JSWAY 5 Axis se proporciona con gran atención a los detalles. Se someterá a una prueba de equilibrio dinámico para detectar y corregir el rotor, lo que hace que cumpla los requisitos para su uso
2. El uso de este producto puede ayudar a reducir el uso de energía o cantidad de potencia, lo que contribuye directamente a la reducción de costes de los fabricantes. El producto no hace ruido durante la operación
3. El producto presenta una alta precisión de mecanizado. Se fabrica con varias máquinas CNC, como conformado CNC, fresado, extrusión, etc.


Proveedor de fresado de funciones múltiples para piezas de teléfono 11
Proveedor de fresado de funciones múltiples para piezas de teléfono 12



Ventajas principales del producto


Proveedor de fresado de funciones múltiples para piezas de teléfono 13


Proveedor de fresado de funciones múltiples para piezas de teléfono 14
Husillo de alta precisión con polea síncrona
Husillo tipo manguito original de Taiwán, con 3 frontales.&2 ejes radiales traseros de ultra alta precisión japoneses sin husillo<3um La precisión de indexación es ±0,015°
Proveedor de fresado de funciones múltiples para piezas de teléfono 15
Herramienta de vida flexible
Las herramientas vivas pueden tener diferentes combinaciones y pueden realizar la mayoría de las perforaciones laterales o frontales simples.
Proveedor de fresado de funciones múltiples para piezas de teléfono 16
Protector de seguridad para eje X/Z
Prueba completa y buena protección del tornillo lineal. & camino guía


Proveedor de fresado de funciones múltiples para piezas de teléfono 17
Mecanizado de eficiencia
Velocidad de movimiento más rápida del eje X/Z hasta 36 M/min (configuramos 30 M/min en fábrica) Puede ensamblar un alimentador automático de barras y un transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
Proveedor de fresado de funciones múltiples para piezas de teléfono 18
Estructura de cama con base de fundición de una sola pieza.
Estructura inclinada de 45°, descarga suave de recortes. La base se procesa mediante fresado de pórtico de una sola vez, lo que garantiza la precisión de la máquina.
Proveedor de fresado de funciones múltiples para piezas de teléfono 19
Motor de husillo
Motor síncrono Syntec + sensor de doble retroalimentación + anillo magnético Motor 5.5KW, alta precisión de indexación



parámetro de la máquina



PARAMETER





CFG46X

M46X







CAPACITY

Orificio del husillo

56MM

56 MM

máx. diámetro del material:

45MM

45 MM

Columpio máximo sobre la cama

280MM

350milímetro

máx. longitud de mecanizado

100MM

100 milímetro

máx. recorrido del eje X

720MM

850 milímetro

máx. recorrido del eje Z

280MM

330 milímetro

Eje X/Z de movimiento rápido

30 M/MIN

30 m/min

Precisión de reposición (x/z)

x≤0,007mm   z≤0,015 mm

x≤0,007mm   z≤0,015 mm





MOTOR

Servo motor

4.4KW

5,9/7,5 KW con anillo magnético

Eje de velocidad

3000R/MIN

5000 rpm/min

Servomotor del eje X

1.3KW

1.3KW

Servomotor del eje Z

1.3KW

1.3KW

Servomotor de herramienta viva

0.85/1.3KW

0.85/1.3KW

TOOLS

 Herramientas tipo pandilla

2-8

2-8



OTHERS

Capacidad instalada total

12 KW

12 KW

Tamaño

2025X1385X1910

2180X1623X1940

N.W.

2700KG

2950KG


MACHINING RANGE



Diámetro

Longitud

CFG46X

M46X

CFG46X

M46X

COLLET

4-45 mm

4-45 mm

5-100 mm

5-100 mm

CHUCK

4-160 mm

4-200 mm

5-100 mm

5-100 mm



Detalles de la figura



Proveedor de fresado de funciones múltiples para piezas de teléfono 20
Cobertura completa para la base.
Proveedor de fresado de funciones múltiples para piezas de teléfono 21
Tanque de agua refrigerante independiente
Proveedor de fresado de funciones múltiples para piezas de teléfono 22
Herramienta Lingving + perforación de alta presión.


Proveedor de fresado de funciones múltiples para piezas de teléfono 23
Base fundida
Proveedor de fresado de funciones múltiples para piezas de teléfono 24
Anillo magnético y freno de husillo.
Proveedor de fresado de funciones múltiples para piezas de teléfono 25
Herramienta de vida lateral


Proveedor de fresado de funciones múltiples para piezas de teléfono 26
Motor de husillo Syntec



Empaque y envío



Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.



¡Contáctenos y obtenga dos portabrocas gratis!

Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!

Dimensión de la máquina y dimensión del embalaje.


Proveedor de fresado de funciones múltiples para piezas de teléfono 27


Proveedor de fresado de funciones múltiples para piezas de teléfono 28
Proveedor de fresado de funciones múltiples para piezas de teléfono 29
Proveedor de fresado de funciones múltiples para piezas de teléfono 30
Proveedor de fresado de funciones múltiples para piezas de teléfono 31





Características de la empresa
1. JSWAY es muy recomendable por más clientes. Nuestra es ahorro de energía, segura y ecológica.
2. Máquina herramienta CNC Zhongshan JSTOMI Co., Ltd. Tiene una experiencia de producción sofisticada para la producción en masa de 4 ejes CNC.
3. Debido a la tecnología avanzada e independiente, JSWAY desarrolla el mejor precio de la máquina de fresado CNC de 3 ejes. JSWAY considera la alta calidad como el factor más importante en el éxito empresarial. Por favor, póngase en contacto con
