Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.
Ventajas principales del producto
parámetro de la máquina
PARAMETER | |||
|
| CFG46X | M46X |
CAPACITY | Orificio del husillo | 56MM | 56 MM |
máx. diámetro del material: | 45MM | 45 MM | |
Columpio máximo sobre la cama | 280MM | 350milímetro | |
máx. longitud de mecanizado | 100MM | 100 milímetro | |
máx. recorrido del eje X | 720MM | 850 milímetro | |
máx. recorrido del eje Z | 280MM | 330 milímetro | |
Eje X/Z de movimiento rápido | 30 M/MIN | 30 m/min | |
Precisión de reposición (x/z) | x≤0,007mm z≤0,015 mm | x≤0,007mm z≤0,015 mm | |
MOTOR | Servo motor | 4.4KW | 5,9/7,5 KW con anillo magnético |
Eje de velocidad | 3000R/MIN | 5000 rpm/min | |
Servomotor del eje X | 1.3KW | 1.3KW | |
Servomotor del eje Z | 1.3KW | 1.3KW | |
Servomotor de herramienta viva | 0.85/1.3KW | 0.85/1.3KW | |
TOOLS | Herramientas tipo pandilla | 2-8 | 2-8 |
OTHERS | Capacidad instalada total | 12 KW | 12 KW |
Tamaño | 2025X1385X1910 | 2180X1623X1940 | |
N.W. | 2700KG | 2950KG |
MACHINING RANGE | ||||
| Diámetro | Longitud | ||
CFG46X | M46X | CFG46X | M46X | |
COLLET | 4-45 mm | 4-45 mm | 5-100 mm | 5-100 mm |
CHUCK | 4-160 mm | 4-200 mm | 5-100 mm | 5-100 mm |
Detalles de la figura
Empaque y envío
Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.
¡Contáctenos y obtenga dos portabrocas gratis!
Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!
Dimensión de la máquina y dimensión del embalaje.

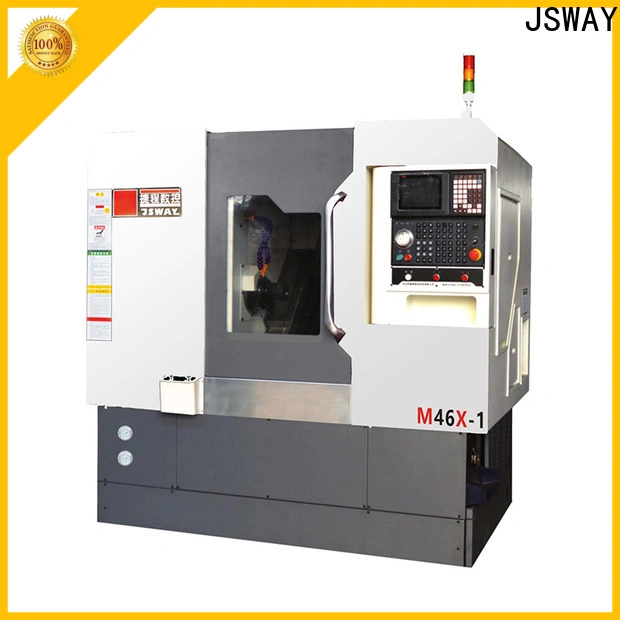

Torno de bancada inclinada con base fundida M46X con herramientas motorizadas
Modelo ¡No!: | M46X | CFG46X |
Sistema de control Marca | SYNTEC | SYNTEC |
Cojinete principal Marca | NSK | NSK |
Motor principal Marca | SYNTEC | SYNTEC |
servosistema Marca | SYNTEC/YASKAWA | SYNTEC/YASKAWA |
husillo de bolas & Marca de guía LM | PMI&HIWIN | PMI&HIWIN |
Lubricación marca del sistema | BAOTN | BAOTN |
máx. balancearse sobre la cama (mm) | 300 | 280 |
máx. torneado longitud (mm) | 100 | 100 |
Diámetro de giro (disco/eje) (mm) | ⌀210/100 | ⌀200/100 |
Orificio del husillo (mm) | ⌀46 | ⌀46 |
A través de la barra capacidad (mm) | ⌀45 | ⌀45 |
Velocidad del husillo Rango ( RPM) | 4500RPM | 4500RPM |
Nariz del husillo (brida) | A2-5 | A2-5 |
Motor de husillo potencia (kilovatios) | 4.4KW | 4.4KW |
tana cama (grado) | 45° | 45° |
velocidad X-rápida (m/min) | 30 | 30 |
velocidad rápida Z (m/min) | 30 | 30 |
Viaje X (mm) | 830 | 720 |
Recorrido Z (mm) | 300 | 280 |
Reexactitud de Eje X / Eje Z | 0.005 | 0.005 |
herramienta estándar Tipo | 20*20 | 20*20 |
máx. cargando herramientas (PCS) | 7 | 5 |
O.D. también tamaño (mm) | 20*20 | 20*20 |
I.D. tamaño de la herramienta (mm) | 20 | 20 |
Potencia de la máquina (KW) | 13 | 13 |
Máquina G.W. ( KGS) | 3300 | 2800 |
Disposición de la máquina (Largo*An*Al) (mm) | 2150*1625*1930 | 2025*1385*1910 |
Tamaño del embalaje (Largo*An*Al) (mm) | 2350*1750*2200 | 2150*1650*2100 |
Cantidad de carga de 20"GP (conjuntos) | 2 | 2 |
Cantidad de carga de 40"GP (conjuntos) | 4 Unidad | 4 Unidad |
Cantidad de carga de 40"Sede (conjuntos) | 4 | 4 |
Cabeza de la energía Unidad | 3000 | 3000 |
Cabeza de la energía potencia del motor (kilovatios) | 1.3KW | 1.3KW |
Cabeza de la energía máx. Velocidad ( RPM) | 3000 | 3000 |
Base ' s material | fundido | fundido |
Voltaje (V), frecuencia (Hz) (trifásico) | 380V, 50Hz | 380V, 50Hz |
