Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.
Torno CNC tipo suizo EXW FOB CIF - - JSWAY
Ventajas de la empresa
· El hábil diseño del torno CNC tipo suizo ha atraído a cada vez más clientes.
· El producto sigue funcionando sin problemas durante toda su vida útil.
· En Guangdong JSWAY CNC Machine Tool Co., Ltd. Los requisitos del proceso de producción del torno CNC tipo suizo son muy estrictos.
Descripción de productos

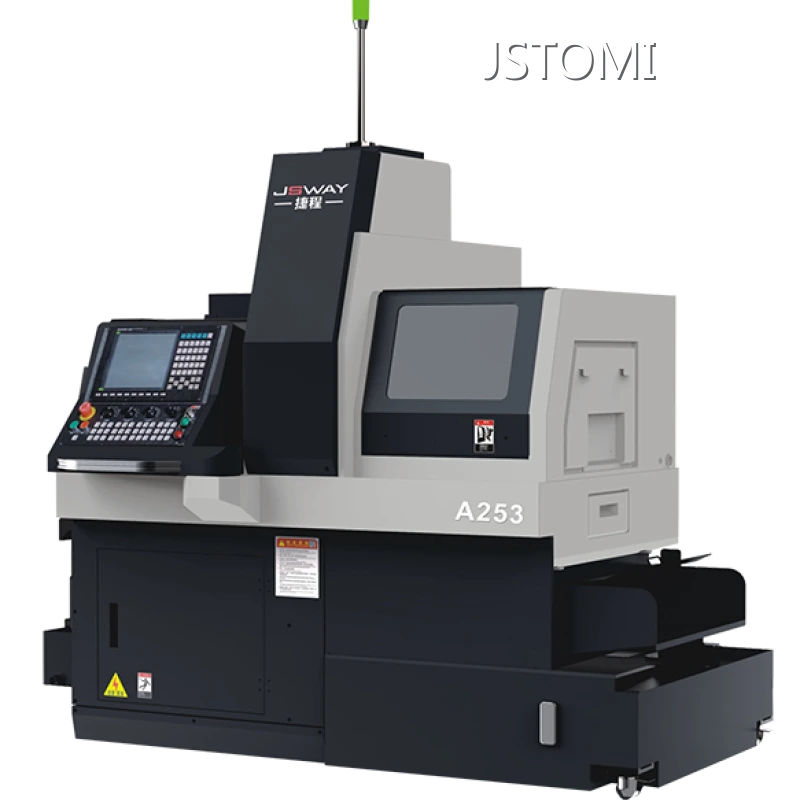

El torno suizo CNC A253 es una máquina compacta y de alta precisión para la fabricación de componentes de metal y plástico, ideal para piezas personalizadas y complejas. Viene listo para funcionar con el software y los accesorios necesarios, ocupa poco espacio y permite un mecanizado versátil. Es adecuado para proyectos pequeños y medianos, ofreciendo precisión y ahorro de costos.
 |  |
¿Qué hace que un torno suizo sea diferente?
Los tornos tipo suizo están diseñados para fabricar piezas pequeñas y precisas. El torno automático CNC de tipo suizo se diferencia de un torno convencional en varios aspectos.
En primer lugar, los tornos tipo suizo ocupan menos espacio y requieren menos espacio que un torno convencional. En segundo lugar, los tornos CNC suizos tienen una longitud de bancada más corta, lo que permite un mecanizado más preciso de piezas más pequeñas. En tercer lugar, los tornos tipo suizo están equipados con sistemas de refrigeración de alta presión que permiten el mecanizado de materiales difíciles de cortar. Por último, los tornos tipo suizo están equipados con herramientas motorizadas, lo que permite el mecanizado de piezas complejas con múltiples ejes de rotación.
Los tornos tipo suizo ofrecen muchas ventajas sobre los tornos convencionales y son una herramienta esencial para cualquier taller que se especialice en el mecanizado de piezas pequeñas.
| N.º de modelo | A253 | |
| Tipo estructural | Tipo de herramienta horizontal | |
| Sistema operativo | FANUC o SYNTEC | |
| AXES | XYZ | |
| Velocidad de desplazamiento rápido (M/min) | Eje X 24, otros 30 | |
| Capacidad de procesamiento | El diámetro de la barra sujeta por el husillo (MM) | 5-25 |
| Diámetro máximo de perforación del husillo (MM) | 10 | |
| Diámetro máximo de roscado del husillo (M) | M8 | |
| El diámetro de la barra sujeta por el subhusillo (MM) | N | |
| Diámetro máximo de perforación del subhusillo (MM) | N | |
| Diámetro máximo de roscado del subhusillo (M) | N | |
| Diámetro máximo de perforación del cabezal de potencia de fresado lateral (MM) | 10 | |
| Diámetro máximo de roscado del cabezal de potencia de fresado lateral (M) | M8 | |
| Huso | Potencia del husillo (KW) |
FANUC 3.7
SYNTEC 5.5 |
| Potencia del subhusillo (KW) |
FANUC 3.7
SYNTEC 5.5 | |
| Velocidad máxima del husillo (RMP) | 6000 | |
| Mesa de husillo | Carrera del casquillo guía móvil del varillaje del husillo (MM) | 200 |
| Movimiento máximo | Sin casquillo guía (opcional, MM) | 290 |
| Herramientas | Cantidad de herramientas de torneado (piezas) | 12 x 12 mm, 6 piezas |
| Herramienta eléctrica lateral (piezas) | ER20, 5 piezas | |
| Herramienta para el extremo del husillo (piezas) | herramientas fijas ER16, 6 piezas | |
| Herramienta de cara final del subhusillo (piezas) | N | |
| Herramienta lateral del subhusillo | N | |
| Cantidad total de herramientas | 17 | |
| Velocidad máxima del cabezal de potencia (RPM) | 5500 | |
| Otros | Tamaño (largo x ancho x alto, aproximado) MM） | 1900x1300x1740 |
| Peso (aproximado, KG) | 2500 | |
| Configuración opcional | Función de compensación térmica | N |
| Función de rotura automática de viruta | N | |
¿Qué tipos de piezas se producen normalmente en los tornos CNC suizos?
Los tornos suizos se utilizan comúnmente para producir piezas pequeñas con geometrías complejas y tolerancias estrictas, como componentes médicos, piezas aeroespaciales y electrónicas. Algunos ejemplos de aplicaciones incluyen::
– Componentes médicos, como instrumentos quirúrgicos, implantes y prótesis.
– Piezas aeroespaciales, como conectores, accesorios y válvulas
– Componentes electrónicos, como conectores, pines y enchufes.
– Componentes automotrices, como inyectores de combustible, válvulas y conectores.
– Piezas de relojes de precisión, como engranajes, tornillos y pasadores.
– Componentes de armas de fuego, como gatillos, cañones y percutores.
– Componentes hidráulicos y neumáticos, como accesorios y conectores
– Componentes dentales, como implantes, pilares y brackets.
– Componentes ópticos, como lentes, prismas y espejos.
– Elementos de fijación, como tornillos, pernos y tuercas.
5 consejos para tornos suizos
Utilizar un torno tipo suizo no es lo mismo que utilizar un torno tradicional. A continuación se ofrecen algunos consejos para los operadores de CNC suizos.
¿CUÁNDO utilizar un torno automático CNC tipo suizo?
Es mejor cuando las piezas tienen características fresadas y torneadas que requieren mecanizado de precisión. El mecanizado CNC suizo permite producir muchas características fresadas (planos, bordes hexagonales, ranuras, roscados a izquierdas, etc.) durante el proceso de torneado sin necesidad de múltiples configuraciones en equipos adicionales, lo que proporciona una mayor eficiencia de producción con un solo proceso.
El proceso de brochado rotatorio se puede realizar en estas máquinas para cortar formas estándar o personalizadas en o sobre una pieza de trabajo.
Los procesos de fresado de roscas o roscado rígido centrado en ID se pueden realizar en el JSWAY CNC Swiss A253. También es posible fresar roscas utilizando herramientas motorizadas. Existen múltiples empresas de herramientas suizas entre las que podrá encontrar la herramienta perfecta para cada aplicación.
Cuando se necesitan piezas más pequeñas y complejas. Por lo general, esas piezas no son estándar y no se pueden conseguir directamente. Algunos ejemplos serían pernos a prueba de manipulaciones, tuercas especiales, pasadores, piezas mecánicas personalizadas, insertos de boquillas, puntas de selección y colocación, piezas de joyas y relojes antiguos, piezas de armería, balas, cuchillos personalizados, sujetadores, piezas de automóviles RC y drones. JSWAY puede reducir los plazos de entrega y ofrece más flexibilidad para el volumen de producción en comparación con la subcontratación de la producción de piezas a otras empresas.
La mayoría de las piezas de tipo suizo tienen un diámetro inferior a 1” (25 mm), y la mayoría tienen un diámetro inferior a ¾” (19 mm). Puedes realizar piezas de 1 milímetro de diámetro con menos de 0.0002" tolerancia. Cuando los volúmenes no son demasiado grandes para utilizar la costosa y gran máquina CNC suiza, JSWAY ofrece muchos ahorros de costos, reducción de tiempos de entrega y más flexibilidad. ¡Contáctanos para conocer el nivel de precisión que puedes obtener!
Características de la empresa
· Guangdong JSWAY CNC Machine Tool Co., Ltd. es un actor globalmente activo en el desarrollo, diseño, producción y distribución de tornos CNC tipo suizo de alta calidad.
· Tenemos numerosos clientes a nivel nacional e incluso a nivel mundial. Realizamos la integración horizontal y vertical de los recursos de la cadena industrial para crear una ventaja competitiva integral y construir una red de producción regional y marketing global. Contamos con nuestro propio equipo de diseño con diseñadores que conocen todos los entresijos de la industria. También contamos con un equipo de control de calidad para garantizar la calidad de los productos. Contamos sobre todo con profesionales en todos los sectores, como I+D, producción, atención al cliente, etc. Para completar cada proyecto.
· Estamos luchando con la implementación de estrategias de sostenibilidad corporativa. Conseguimos ahorros en costes de recursos, materiales y gestión de residuos.
Detalles del producto
Elija nuestro torno CNC tipo suizo por las siguientes razones.
Aplicación del producto
El torno CNC tipo suizo es uno de los principales productos de JSTOMI. Con una amplia aplicación, nuestro producto se puede aplicar a diferentes industrias y campos. Y es profundamente amado y favorecido por los clientes.
JSTOMI insiste en brindarles a los clientes mecanizado CNC, máquinas de torno CNC, proveedores de tornos CNC de alta calidad y una solución integral que sea integral y eficiente.
