Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.

Máquina herramientas de fresado de CNC CNC Bed chino para planta 1
Máquina herramientas de fresado de CNC CNC Bed chino para planta 2
Máquina herramientas de fresado de CNC CNC Bed chino para planta 3
Máquina herramientas de fresado de CNC CNC Bed chino para planta 4
Máquina herramientas de fresado de CNC CNC Bed chino para planta 5
Máquina herramientas de fresado de CNC CNC Bed chino para planta 6
Máquina herramientas de fresado de CNC CNC Bed chino para planta 7
Máquina herramientas de fresado de CNC CNC Bed chino para planta 8
Máquina herramientas de fresado de CNC CNC Bed chino para planta 9
Máquina herramientas de fresado de CNC CNC Bed chino para planta 10
Máquina herramientas de fresado de CNC CNC Bed chino para planta 1
Máquina herramientas de fresado de CNC CNC Bed chino para planta 2
Máquina herramientas de fresado de CNC CNC Bed chino para planta 3
Máquina herramientas de fresado de CNC CNC Bed chino para planta 4
Máquina herramientas de fresado de CNC CNC Bed chino para planta 5
Máquina herramientas de fresado de CNC CNC Bed chino para planta 6
Máquina herramientas de fresado de CNC CNC Bed chino para planta 7
Máquina herramientas de fresado de CNC CNC Bed chino para planta 8
Máquina herramientas de fresado de CNC CNC Bed chino para planta 9
Máquina herramientas de fresado de CNC CNC Bed chino para planta 10

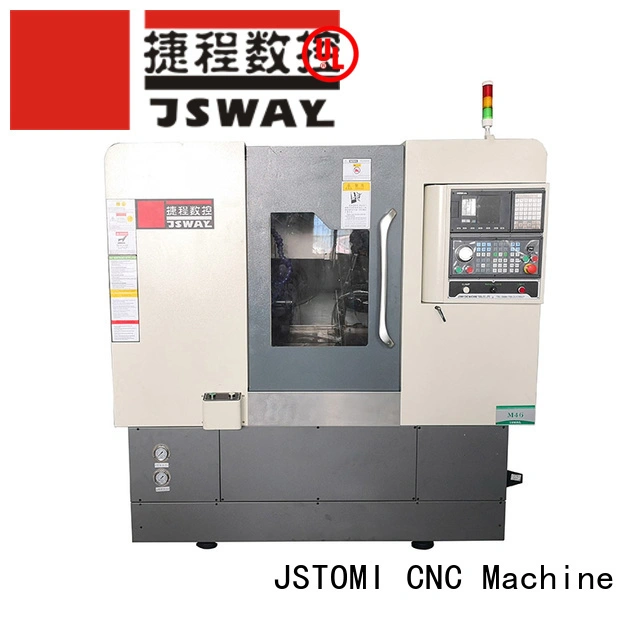

Máquina herramientas de fresado de CNC CNC Bed chino para planta

Marca:
JSWAY
Lugar de origen:
Porcelana
Número de modelo:
CFG46/CFG56
Certificación:
CE/ISO
Disponibilidad OEM/ODM:
NO
Tiempo de entrega:
25Días
Transporte:
Por mar/tren
Capacidad de suministro:
150 juegos/mes
MOQ:
1colocar
Condiciones de pago:
L/C, T/T,
consulta
Término del precio
EXW FOB CIF
Plazo de pago
T/T L/C30\% depósito
MOQ
1 colocar
Puerto mas cercano
shenzhenguangzhouzhongshan
Ámbito de aplicación
El mecanizado CNC de JSTOMI es aplicable en las siguientes escenas. Jstomi proporciona soluciones integrales y razonables basadas en situaciones y necesidades específicas del cliente.
  • Máquina herramientas de fresado de CNC CNC Bed chino para planta 11
Ventajas de la empresa
1. Se consideran muchos factores durante el diseño de torno de CNC pequeño JSWAY. Incluyen la selección de material, forma y tamaño de las piezas, resistencia a la fricción y lubricación, y seguridad del operador.
2. La alta calidad y la buena usabilidad le dan al producto una ventaja para competir en el mercado global.
3. Las perspectivas de aplicación reales de este producto son amplias.


Máquina herramientas de fresado de CNC CNC Bed chino para planta 12
Máquina herramientas de fresado de CNC CNC Bed chino para planta 13



Ventajas principales del producto


Máquina herramientas de fresado de CNC CNC Bed chino para planta 14


Máquina herramientas de fresado de CNC CNC Bed chino para planta 15
Husillo de alta precisión
Husillo tipo manguito original de Taiwán, con 3 frontales.&2 rodamientos traseros japoneses de ultra alta precisión para garantizar una alta rigidez y una precisión duradera. Ejecución radial sin husillo<3um Velocidad de husillo más rápida de hasta 5000 rpm
Máquina herramientas de fresado de CNC CNC Bed chino para planta 16
Carro
Eje Z con husillo de 40mm, potente & alta velocidad El eje X/Z utiliza doble rodamiento y estructura de pretracción para que la precisión del mecanizado permanezca igual sin importar que la máquina esté en estado cálido o frío. El carro puede instalar de 5 a 8 herramientas. La altura central de las herramientas es de 60 mm.
Máquina herramientas de fresado de CNC CNC Bed chino para planta 17
Protector de seguridad para eje X/Z
Prueba completa y buena protección del tornillo lineal. & camino guía


Máquina herramientas de fresado de CNC CNC Bed chino para planta 18
Mecanizado de eficiencia
Velocidad de movimiento más rápida del eje X/Z hasta 36 M/min (configuramos 30 M/min en fábrica) Puede ensamblar un alimentador automático de barras y un transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
Máquina herramientas de fresado de CNC CNC Bed chino para planta 19
Estructura de cama
Estructura inclinada de 45°, descarga suave de recortes. La base se procesa mediante fresado de pórtico de una sola vez, lo que garantiza la precisión de la máquina.
Máquina herramientas de fresado de CNC CNC Bed chino para planta 20
Motor de husillo
Motor asíncrono 5,5/7,5 KW, tiempo accesorio 0 a 3500 RPM sólo 1 segundo.



parámetro de la máquina



PARAMETER









CAPACITY









M46

M56

Orificio del husillo

56MM

66 MM

máx. diámetro del material

45MM

52 MM

 Columpio máximo sobre la cama

350MM

350milímetro

Longitud máxima de mecanizado

100MM

100 milímetro

máx. recorrido del eje X

715MM

715 milímetro

máx. recorrido del eje Z

280MM

280 milímetro

Eje X/Z de movimiento rápido

30 M/MIN

30 m/min

Precisión de reposición (x/z)

x≤0,007mm   z≤0,015 mm

x≤0,007mm   z≤0,015 mm




MOTOR



Servo motor

5.5KW

7.5KW

Eje de velocidad

4500R/MIN

3000 rpm/min

 Servomotor del eje X

0.85KW

1.3KW

Servomotor del eje Z

0.85KW

1.3KW

TOOLS

 Herramientas tipo pandilla

6-8

6-8



OTHERS


Capacidad instalada total

9 KW

13 KW

Tamaño

2025X1385X1910

2025X1385X1910

N.W.

2700KG

2750KG


MACHINING RANGE



COLLET

Diámetro

Longitud

CFG46

CFG56

CFG46

CFG56

4-45 mm

4-52

5-100 mm

5-80 mm

CHUCK

4-160 mm

4-200 mm

5-100 mm

5-80 mm



Detalles de la figura



Máquina herramientas de fresado de CNC CNC Bed chino para planta 21
Gabinete limpio
Máquina herramientas de fresado de CNC CNC Bed chino para planta 22
máquina cnc china
Máquina herramientas de fresado de CNC CNC Bed chino para planta 23
máquina de torno cnc


Máquina herramientas de fresado de CNC CNC Bed chino para planta 24
Tanque de agua refrigerante independiente
Máquina herramientas de fresado de CNC CNC Bed chino para planta 25
Cobertura completa para la base.
Máquina herramientas de fresado de CNC CNC Bed chino para planta 26
Cobertura total del eje XZ.


Máquina herramientas de fresado de CNC CNC Bed chino para planta 27
panel en ingles
Máquina herramientas de fresado de CNC CNC Bed chino para planta 28
Motor de husillo Duochuan
Máquina herramientas de fresado de CNC CNC Bed chino para planta 29
husillo posa


Máquina herramientas de fresado de CNC CNC Bed chino para planta 30
cubierta del eje Z
Máquina herramientas de fresado de CNC CNC Bed chino para planta 31
Eje X con freno
Máquina herramientas de fresado de CNC CNC Bed chino para planta 32
Cilindro de Taiwán


Máquina herramientas de fresado de CNC CNC Bed chino para planta 33
Puerta de presión



Empaque y envío



Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.



¡Contáctenos y obtenga dos portabrocas gratis!

Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!

Dimensión de la máquina y dimensión del embalaje.


Máquina herramientas de fresado de CNC CNC Bed chino para planta 34


Máquina herramientas de fresado de CNC CNC Bed chino para planta 35
Máquina herramientas de fresado de CNC CNC Bed chino para planta 36
Máquina herramientas de fresado de CNC CNC Bed chino para planta 37
Máquina herramientas de fresado de CNC CNC Bed chino para planta 38
