Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.

El mejor fabricante CNC Mill Heavy para planta 1
El mejor fabricante CNC Mill Heavy para planta 2
El mejor fabricante CNC Mill Heavy para planta 3
El mejor fabricante CNC Mill Heavy para planta 4
El mejor fabricante CNC Mill Heavy para planta 5
El mejor fabricante CNC Mill Heavy para planta 6
El mejor fabricante CNC Mill Heavy para planta 7
El mejor fabricante CNC Mill Heavy para planta 8
El mejor fabricante CNC Mill Heavy para planta 9
El mejor fabricante CNC Mill Heavy para planta 10
El mejor fabricante CNC Mill Heavy para planta 1
El mejor fabricante CNC Mill Heavy para planta 2
El mejor fabricante CNC Mill Heavy para planta 3
El mejor fabricante CNC Mill Heavy para planta 4
El mejor fabricante CNC Mill Heavy para planta 5
El mejor fabricante CNC Mill Heavy para planta 6
El mejor fabricante CNC Mill Heavy para planta 7
El mejor fabricante CNC Mill Heavy para planta 8
El mejor fabricante CNC Mill Heavy para planta 9
El mejor fabricante CNC Mill Heavy para planta 10

El mejor fabricante CNC Mill Heavy para planta

consulta
Término del precio
EXW FOB CIF
Plazo de pago
T/T L/C depósito del 30%
MOQ
1 colocar
Puerto mas cercano
Shenzhen/Gangzhou/Zhongshan
Fortaleza empresarial
  • Jstomi posee productos de alta calidad y estrategias de marketing práctico. Además, también proporcionamos servicios sinceros y excelentes y creamos brillantez con nuestros clientes.
Ventajas de la empresa
1. El control de calidad de JSWay Slant Bed Lathe está estrictamente realizado por nuestro equipo de control de calidad para cumplir con las regulaciones de la industria de las baterías de almacenamiento, incluida la adquisición de elementos metálicos.
2. El producto destaca por su durabilidad. Sus componentes mecánicos y estructura están fabricados con materiales de altas prestaciones y gran resistencia al envejecimiento.
3. Este producto tiene muchas ventajas importantes y goza de una gran reputación y buenas perspectivas en los mercados nacionales e internacionales.
4. El producto es favorecido por un gran número de personas, lo que demuestra la amplia perspectiva de aplicación del producto en el mercado.

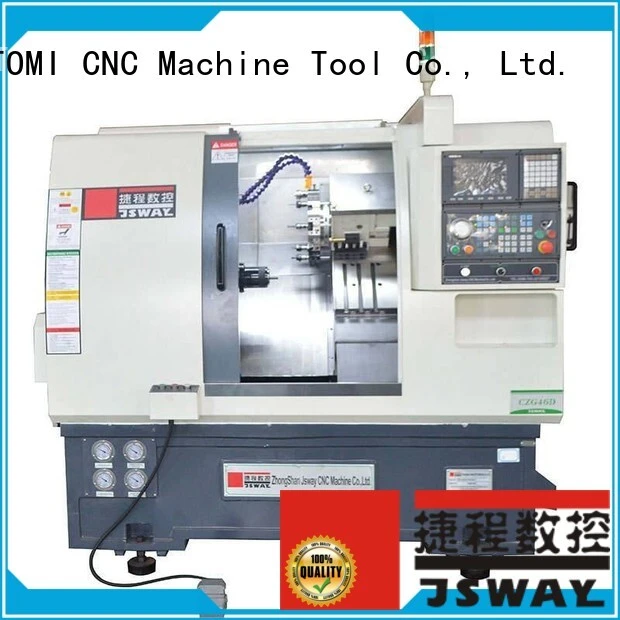

Característica de la máquina de torno CNC con torreta CFG46D

Se utilizaron torreta de estación 1、8 ~ 10 en este modelo.

Eje de 2 、 Z con tornillo de plomo de φ40 mm, potente y alta velocidad.

3 、 Protección completa dentro de la máquina con un espacio más grande, impermeable y a prueba de bancos

4 、 Alta velocidad de mecanizado de hasta 4500r/m, acabado extremadamente suave

5 、 Mecanizado de alta precisión, permanezca casi la misma precisión tanto en frío como a la máquina de calor

6 、 Velocidad de viaje hasta 36 m/min.



Parámetro técnico de la máquina herramienta CNC Lathe CFG46D

NC   TAIWAN/CHINA   LNC/SYNTEC/GSK
Huso   Taiwán POSA   A2-4/46
Torreta   Liohing   8/10 estación
Servo motor   YASKAWA   1300W
Motor de husillo/servomotor de husillo   Shanghai Senlima/SFC   4.0KW/5.5KW
Convertidor de frecuencia / controlador de frecuencia   V/T   5.5KW/7.5KW
tornillo de avance   HIWIN/PMI   C3, nivel PⅡ
Rodamiento   NSK,FAG   nivel P4
Acoplador de tornillo de avance   Hecho en alemán   alto nivel de precisión
PARAMETER



        CFG46D
Capacidad   Orificio del husillo   56milímetro
máx. diámetro del material:   45milímetro
Diámetro máximo de mecanizado   350milímetro
máx. longitud de mecanizado   150milímetro
máx. recorrido del eje X   720milímetro
máx. recorrido del eje Z   280milímetro
Eje X/Z de movimiento rápido   36 m/min
Precisión de reposición   0.005milímetro
Motor    Convertidor de frecuencia/servomotor   4.0kw/5.5kw
Eje de velocidad   5000 rpm
Servomotor del eje X   1300w
Servomotor del eje Z   1300w
Herramientas   Herramientas tipo pandilla   8+3
herramienta en vivo   NO
Otros    Capacidad instalada total   6KW
Tamaño   2025*1385*1910
N.W.   2750KG


El mejor fabricante CNC Mill Heavy para planta 11   (1) El huso A2-5 es de Taiwán

   (2) Use el rodamiento NSK de nivel P4 de Japón

   (3) La alta velocidad de hasta 4500 rpm.

   (4) El Máx. A través del diámetro del material de la barra es de 35 mm.

   (5) puede instalar 5 pulgadas Maual Chuck

   (6) puede instalar 5 pulgadas Hidraumatic 3-Jow torno Chuck








El mejor fabricante CNC Mill Heavy para planta 12






(1) El motor del huso es de Shanghai SFC.

(2) puede usar un motor de frecuencia de 5kW o un servomotor de 5.5kW

(3) La alta velocidad de hasta 4500 rpm.

(4) El servomotor puede obtener el par más grande cuando se gira bajo




El mejor fabricante CNC Mill Heavy para planta 13






Servo Motor y servo Pack de eje x/z








El mejor fabricante CNC Mill Heavy para planta 14






(1) Cuerpo de máquina de torno CNC de tipo pandilla.
(2) Eje X y ensamblaje del eje Z








El mejor fabricante CNC Mill Heavy para planta 15




guía lineal y tornillo de pelota







NSK precision bearing.jpg






Rodamiento de NSK








El mejor fabricante CNC Mill Heavy para planta 17     (1) Cuerpo de máquina de torno CNC de tipo pandilla.

     (2) Eje X y ensamblaje del eje Z.

     (3) Cama inclinada para el tipo de pandillas.

     (4) Tornillo de plomo y pareja de hiwin

     (5) Golpe de NSK.







2 axis turret type CFG46D.png


ejemplo de mecanizado







El mejor fabricante CNC Mill Heavy para planta 19



    (1) Cubierta completa para el modelo CFG46D Tipo de pandilla CNC CFG46D.

    (2) Acero inoxidable para la cubierta.

    (3) La torreta puede instalar 8 herramientas. La herramienta Gang puede instalar 3 herramientas

    (4) Free proporciona 2 portavasos largos y 2 de herramientas cortas







El mejor fabricante CNC Mill Heavy para planta 20





   (1) 1300W Yaskawa Servo Motor para el eje X

    (2) 1300W Yaskawa Servo Motor para el eje z

    (3) 36 m/min para la velocidad de viaje










El mejor fabricante CNC Mill Heavy para planta 21





  1) Cilindros hidráulicos de Taiwán.










El mejor fabricante CNC Mill Heavy para planta 22






     (1) Motor de sistema hidráulico y motor de enfriamiento

      (2) Motor del sistema hidráulico para 1 hp.










El mejor fabricante CNC Mill Heavy para planta 23

El mejor fabricante CNC Mill Heavy para planta 24







     (1) gabinetes eléctricos para la máquina de torno CNC de tipo pandillas

      (2) Conductor de frecuencia Magmeet de Shenzhen para el motor del huso

      (3) Servo Motor Driver de Yaskawa para el eje X y el motor del eje Y

      (4) Schneider Switch











El mejor fabricante CNC Mill Heavy para planta 25








       (1) Panel de controlador

      (2) El controlador puede ser cambiado para Syntec, GSK, LNC, etc.

      (3) El controlador se puede configurar en inglés

      (4) Tenemos a Jstomi y Jsway dos logotipos.













El mejor fabricante CNC Mill Heavy para planta 26









(1) Toda la máquina herramienta CNC Lather con certificado HTS CE

(2) Toda la máquina herramienta de torno de CNC con certificado de CE ECM












Embalaje: en estuche de madera como seguir


El mejor fabricante CNC Mill Heavy para planta 27

















El mejor fabricante CNC Mill Heavy para planta 28



















El mejor fabricante CNC Mill Heavy para planta 29


Tamaño del embalaje (mm)

2300 1740 2150



























Características de la empresa
1. Somos los líderes en el mejor mercado de Mill CNC.
2. JSWAY está equipado con tecnología altamente avanzada para acelerar el proceso de producción.
3. Adoptamos e implementamos sistemas sólidos de gestión ambiental y medidas de control de la contaminación. Evitaremos y reduciremos la contaminación ambiental en nuestras prácticas de producción diaria. Nuestros fabricantes de torno de CNC de alta calidad cumplirán con los diferentes requisitos de nuestros clientes. ¡Contacto!
Contáctenos
Damos la bienvenida a los diseños e ideas personalizados y es capaz de atender los requisitos específicos. Para obtener más información, visite el sitio web o contáctenos directamente con preguntas o consultas.
