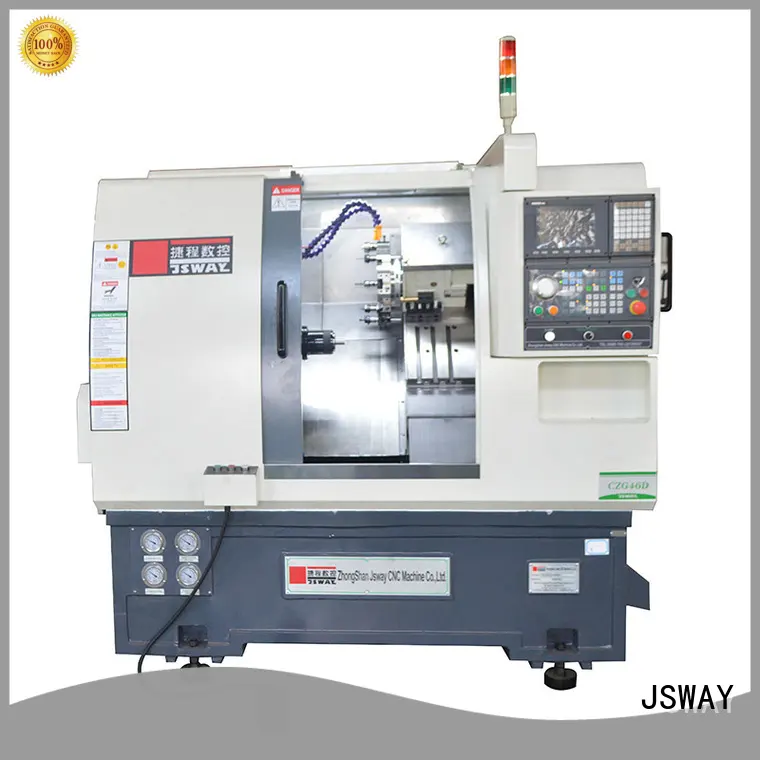

Fabricante seguro de la máquina de fresado de micro CNC para el taller

Marca:
JSWAY
Lugar de origen:
Porcelana
Número de modelo:
CZG46D/CZG56D
Certificación:
CE/ISO
Disponibilidad OEM/ODM:
NO
Tiempo de entrega:
25Días
Transporte:
Por mar/tren
Capacidad de suministro:
150 juegos/mes
MOQ:
1colocar
Condiciones de pago:
L/C, T/T,
consulta
Término del precio
EXW FOB CIF
Plazo de pago
T/T L/C30\% depósito
MOQ
1colocar
Puerto mas cercano
shenzhenguangzhouzhongshan


Fabricante seguro de la máquina de fresado de micro CNC para el taller 11
Fabricante seguro de la máquina de fresado de micro CNC para el taller 12



Ventajas principales del producto


Fabricante seguro de la máquina de fresado de micro CNC para el taller 13


Fabricante seguro de la máquina de fresado de micro CNC para el taller 14
Husillo de alta precisión
Husillo tipo manguito original de Taiwán, con 3 frontales.&2 rodamientos traseros japoneses de ultra alta precisión para garantizar una alta rigidez y una precisión duradera. Ejecución radial sin husillo<3um Velocidad de husillo más rápida de hasta 5000 rpm
Fabricante seguro de la máquina de fresado de micro CNC para el taller 15
Torreta servo
Torreta servo de 8/12 herramientas, tiempo de cambio de herramienta rápido. El tiempo de cambio de herramienta siguiente es de sólo 0,5 segundos. tiempo de cambio de herramienta opuesto sólo 1,2 segundos El carro puede instalar 3 herramientas adicionales. La altura central de las herramientas es de 80 mm.
Fabricante seguro de la máquina de fresado de micro CNC para el taller 16
Protector de seguridad para eje X/Z
Prueba completa y buena protección del tornillo lineal. & camino guía


Fabricante seguro de la máquina de fresado de micro CNC para el taller 17
Mecanizado de eficiencia
Velocidad de movimiento más rápida del eje X/Z hasta 36 M/min (configuramos 30 M/min en fábrica) Puede ensamblar un alimentador automático de barras y un transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
Fabricante seguro de la máquina de fresado de micro CNC para el taller 18
BASE CAST Estructura base de una pieza
Estructura inclinada de 45°, descarga suave de recortes. La base se procesa mediante fresado de pórtico de una sola vez, lo que garantiza la precisión de la máquina. Haga que la máquina sea estable durante una larga vida útil
Fabricante seguro de la máquina de fresado de micro CNC para el taller 19
Motor de husillo
Motor asíncrono de 7,5 KW, gran par. Tan fuerte que la velocidad de corte no cambió durante el corte intenso



parámetro de la máquina



PARAMETER





CZG46D

CZG56D







CAPACITY

Orificio del husillo

56MM

66 MM

máx. diámetro del material:

45MM

52 MM

Columpio máximo sobre la cama

350MM

350milímetro

Longitud máxima de mecanizado

100MM

100 milímetro

máx. recorrido del eje X

720MM

720 milímetro

máx. recorrido del eje Z

280MM

280 milímetro

Eje X/Z de movimiento rápido

30 M/MIN

30 m/min

Precisión de reposición (x/z)

x≤0,007mm   z≤0,015 mm

x≤0,007mm   z≤0,015 mm




MOTOR

Servo motor

7.5KW

7.5KW

Eje de velocidad

4500R/MIN

3000 rpm/min

Servomotor del eje X

1.3KW

1.3KW

Servomotor del eje Z

1.3KW

1.3KW

TOOLS

Torreta

8+3

8+3



OTHERS



Capacidad instalada total

9 KW

13 KW

Tamaño

2025X1385X1910

2025X1385X1910

N.W.

2700KG

2750KG


MACHINING RANGE



Diámetro

Longitud

CZG46D

CZG56D

CZG46D

CZG56D

COLLET

4-45 mm

4-52

5-100 mm

5-80 mm

CHUCK

4-140 mm

4-160 mm

5-100 mm

5-80 mm



Detalles de la figura



Fabricante seguro de la máquina de fresado de micro CNC para el taller 20
Estación hidráulica incorporada
Fabricante seguro de la máquina de fresado de micro CNC para el taller 21
Base fundida
Fabricante seguro de la máquina de fresado de micro CNC para el taller 22
máquina de torno de 8 herramientas


Fabricante seguro de la máquina de fresado de micro CNC para el taller 23
Motor de husillo Duochuan (2)
Fabricante seguro de la máquina de fresado de micro CNC para el taller 24
panel inglés (1)
Fabricante seguro de la máquina de fresado de micro CNC para el taller 25
Gabinete limpio (2)


Fabricante seguro de la máquina de fresado de micro CNC para el taller 26
husillo posa
Fabricante seguro de la máquina de fresado de micro CNC para el taller 27
Codificador de precisión
Fabricante seguro de la máquina de fresado de micro CNC para el taller 28
Puerta de presión


Fabricante seguro de la máquina de fresado de micro CNC para el taller 29
Caja de husillo
Fabricante seguro de la máquina de fresado de micro CNC para el taller 30
Cilindro de Taiwán
Fabricante seguro de la máquina de fresado de micro CNC para el taller 31
Eje X con freno


Fabricante seguro de la máquina de fresado de micro CNC para el taller 32
cubierta del eje Z



Empaque y envío



Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.



¡Contáctenos y obtenga dos portabrocas gratis!

Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!

Dimensión de la máquina y dimensión del embalaje.


Fabricante seguro de la máquina de fresado de micro CNC para el taller 33


Fabricante seguro de la máquina de fresado de micro CNC para el taller 34
Fabricante seguro de la máquina de fresado de micro CNC para el taller 35
Fabricante seguro de la máquina de fresado de micro CNC para el taller 36
Fabricante seguro de la máquina de fresado de micro CNC para el taller 37





Contáctenos
Damos la bienvenida a los diseños e ideas personalizados y es capaz de atender los requisitos específicos. Para obtener más información, visite el sitio web o contáctenos directamente con preguntas o consultas.
