Husillo tipo manguito original de Taiwán, con 3 frontales.&2 ejes radiales traseros de ultra alta precisión japoneses sin husillo<3um
La precisión de indexación es ±0,015°
Herramienta de vida flexible
Las herramientas vivas pueden tener diferentes combinaciones y pueden realizar la mayoría de las perforaciones laterales o frontales simples.
Protector de seguridad para eje X/Z
Prueba completa y buena protección del tornillo lineal. & camino guía
Mecanizado de eficiencia
Velocidad de movimiento más rápida del eje X/Z hasta 36 M/min (configuramos 30 M/min en fábrica)
Puede ensamblar un alimentador automático de barras y un transportador de virutas para implementar un mecanizado automático de alta velocidad y alta eficiencia.
Estructura de cama con base de fundición de una sola pieza.
Estructura inclinada de 45°, descarga suave de recortes. La base se procesa mediante fresado de pórtico de una sola vez, lo que garantiza la precisión de la máquina.
Motor de husillo
Motor síncrono Syntec + sensor de doble retroalimentación + anillo magnético Motor 5.5KW, alta precisión de indexación
parámetro de la máquina
PARAMETER
CFG46X
M46X
CAPACITY
Orificio del husillo
56MM
56 MM
máx. diámetro del material:
45MM
45 MM
Columpio máximo sobre la cama
280MM
350milímetro
máx. longitud de mecanizado
100MM
100 milímetro
máx. recorrido del eje X
720MM
850 milímetro
máx. recorrido del eje Z
280MM
330 milímetro
Eje X/Z de movimiento rápido
30 M/MIN
30 m/min
Precisión de reposición (x/z)
x≤0,007mm z≤0,015 mm
x≤0,007mm z≤0,015 mm
MOTOR
Servo motor
4.4KW
5,9/7,5 KW con anillo magnético
Eje de velocidad
3000R/MIN
5000 rpm/min
Servomotor del eje X
1.3KW
1.3KW
Servomotor del eje Z
1.3KW
1.3KW
Servomotor de herramienta viva
0.85/1.3KW
0.85/1.3KW
TOOLS
Herramientas tipo pandilla
2-8
2-8
OTHERS
Capacidad instalada total
12 KW
12 KW
Tamaño
2025X1385X1910
2180X1623X1940
N.W.
2700KG
2950KG
MACHINING RANGE
Diámetro
Longitud
CFG46X
M46X
CFG46X
M46X
COLLET
4-45 mm
4-45 mm
5-100 mm
5-100 mm
CHUCK
4-160 mm
4-200 mm
5-100 mm
5-100 mm
Detalles de la figura
Cobertura completa para la base.
Tanque de agua refrigerante independiente
Herramienta Lingving + perforación de alta presión.
Base fundida
Anillo magnético y freno de husillo.
Herramienta de vida lateral
Motor de husillo Syntec
Empaque y envío
Esta máquina se usa ampliamente en piezas de LED, piezas de teléfonos inteligentes, piezas industriales de precisión, piezas hidráulicas, cigarrillos electrónicos, piezas ópticas, accesorios de válvulas, dispositivos médicos y aviación industrial.
¡Contáctenos y obtenga dos portabrocas gratis!
Escriba la información de su empresa y confirme el pedido. ¡Recibirá dos portabrocas más!
Dimensión de la máquina y dimensión del embalaje.

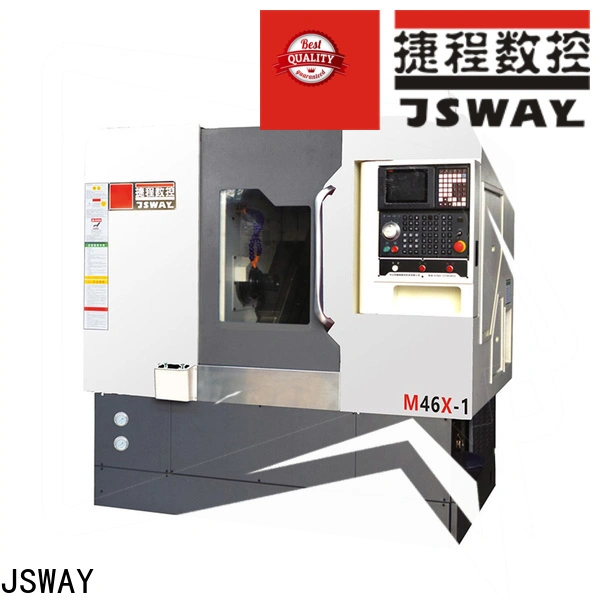

Torno de bancada inclinada con base fundida M46X con herramientas motorizadas
Modelo ¡No!:
M46X
CFG46X
Sistema de control Marca
SYNTEC
SYNTEC
Cojinete principal Marca
NSK
NSK
Motor principal Marca
SYNTEC
SYNTEC
servosistema Marca
SYNTEC/YASKAWA
SYNTEC/YASKAWA
husillo de bolas & Marca de guía LM
PMI&HIWIN
PMI&HIWIN
Lubricación marca del sistema
BAOTN
BAOTN
máx. balancearse sobre la cama (mm)
300
280
máx. torneado longitud (mm)
100
100
Diámetro de giro (disco/eje) (mm)
⌀210/100
⌀200/100
Orificio del husillo (mm)
⌀46
⌀46
A través de la barra capacidad (mm)
⌀45
⌀45
Velocidad del husillo Rango
（
RPM)
4500RPM
4500RPM
Nariz del husillo (brida)
A2-5
A2-5
Motor de husillo potencia (kilovatios)
4.4KW
4.4KW
tana cama (grado)
45°
45°
velocidad X-rápida (m/min)
30
30
velocidad rápida Z (m/min)
30
30
Viaje X (mm)
830
720
Recorrido Z (mm)
300
280
Reexactitud de Eje X / Eje Z
0.005
0.005
herramienta estándar Tipo
20*20
20*20
máx. cargando herramientas (PCS)
7
5
O.D. también tamaño (mm)
20*20
20*20
I.D. tamaño de la herramienta (mm)
20
20
Potencia de la máquina (KW)
13
13
Máquina G.W.
（
KGS)
3300
2800
Disposición de la máquina (Largo*An*Al) (mm)
2150*1625*1930
2025*1385*1910
Tamaño del embalaje (Largo*An*Al) (mm)
2350*1750*2200
2150*1650*2100
Cantidad de carga de 20"GP (conjuntos)
2
2
Cantidad de carga de 40"GP (conjuntos)
4 Unidad
4 Unidad
Cantidad de carga de 40"Sede (conjuntos)
4
4
Cabeza de la energía Unidad
3000
3000
Cabeza de la energía potencia del motor (kilovatios)
1.3KW
1.3KW
Cabeza de la energía máx. Velocidad
（
RPM)
3000
3000
Base ' s material
fundido
fundido
Voltaje (V), frecuencia (Hz) (trifásico)
380V, 50Hz
380V, 50Hz
