Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.
Proveedor del sistema de proceso de mecanizado CNC de seguridad para el lugar de trabajo
Nuestro Centros de mecanizado verticales de 3 ejes Proporcionan la flexibilidad para atacar la producción de una sola pieza, proyectos de desarrollo o producción en masa compleja y de gran volumen. Agilidad para fresado en duro a alta velocidad; y más precisión para geometrías tridimensionales complejas con los centros de mecanizado CNC verticales JSWAY.
El mecanizado vertical de 3 ejes ofrece aún más funciones:
1. Nuestro husillo de alta velocidad le brinda una velocidad inigualable, altos avances y precisiones estrictas para las aplicaciones más complejas.
2. Nuestra tecnología de enfriamiento central reduce el crecimiento térmico y garantiza que la primera toma sea tan ajustada como la última.
3. Nuestro control de movimiento avanzado y la Inteligencia Súper Geométrica 5 (SGI 5) le brindan tiempos de ciclo entre un 20% y un 60% más rápidos, lo que mejora la precisión y los acabados de las superficies.
| La fresadora vertical CNC de 3 ejes está diseñada para proporcionar rigidez y rigidez para un corte sin vibraciones, la agilidad que se espera de una fresadora dura y precisiones para mezclas y coincidencias de tolerancia estricta típicas de una geometría contorneada tridimensional compleja asociada con el troquel/molde. |

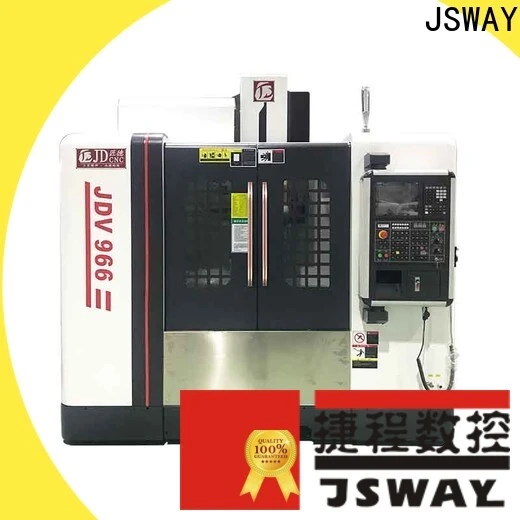

Diseñado para proporcionar potencia, velocidad, precisión y versatilidad para manejar aplicaciones de mecanizado de piezas grandes. El centro de mecanizado vertical de 3 ejes JDV966 está diseñado para proporcionar potencia, velocidad, precisión y versatilidad para manejar aplicaciones de mecanizado de piezas grandes, así como componentes de moldes y troqueles grandes.
|
E
equipado con un husillo de 12000 RPM y una gran zona de trabajo y una gran capacidad de carga útil, La fresadora vertical CNC de 3 ejes puede ser productiva en prácticamente cualquier segmento del gran mercado de máquinas VMC Equipada de manera estándar con retroalimentación de escala y husillos de bolas enfriados por núcleo, la máquina controla el crecimiento térmico logrando una mayor precisión para un rendimiento de producción a largo plazo.
|
PARÁMETRO DE LA FRESADORA VERTICAL CNC DE 3 EJES | |||
| MODEL | UNIT | JDV966 | |
CONTROLLER | NC | SET | MITSUBICHI/FANUC |
| TOTAL AXIS | AXIS | 3 | |
TABLE | TABLE SIZE | MM | 1100*600 |
| TABLE LOAD | KG | 900 | |
| T-SLOT | MM | 5-18*100 | |
TRAVEL | X AXIS | MM | 900 |
| Y AXIS | MM | 600 | |
| Z AXIS | MM | 600 | |
SPINDLE | SPINDLE TAPPER | MM |
BT40
|
| MAX.SPINDLE SPEED | RPM/MIN | 8000/10000/12000 | |
| SPINDLE DRIVEN TYPE | TYPE | tipo de correa/conexión directa | |
| SPINDLE CENTER TO MACHINE SPINE | MM | 650 | |
| SPINDLE END FACE TO TABLE | MM | 120-720 | |
GUIDE RAIL | X/Y/Z AXIS BALL SCREW | MM | 3616/3616/3616 |
| X/Y/Z AXIS GUIDE RAIL | carril guía lineal | ||
MOTOR | X/Y/Z AXIS MOTOR CONNECT TYPE | TYPE | directo |
| SPINDLE MOTOR | KW | 7.5/11 | |
| X/Y/Z AXIS SERVO MOTOR | KW | 3/3/3 | |
| COOLANT PUMP MOTOR | W | 750W*2 | |
FEEDING RATE | X/Y/Z WORKING RATE | M/MIN | 10/10/10 |
| X/Y/Z RAPID SPEED | M/MIN | 30/30/30 o 48/48/48 | |
POWER/AIR PRESSURE | AIR PRESSURE | KG/CM² | 6kg/cm² |
| POWER SUPPLY | kvá | 20kvá | |
ACCURACY | POSITIONING ACCURACY | MM | ±0.005/300 |
| REPOSITIONING ACCURACY | MM | ±0.005/300 | |
SPEC | NET WEIGHT | T | 6.3 |
| DEMENSION | MM | 2500*3000*3000 | |
Accesorio estándar
◪ Golpeteo de rigidez
◪ Lámpara de trabajo doble
◪ Soplo de aire en la punta del husillo
◪ lubricación automática
◪ Intercambiador de calor para armario eléctrico.
◪ Lámpara de advertencia
◪ Perno de anclaje
◪ Cobertura completa
◪ Sistema de agua refrigerante
◪ Depósito de agua y depósito de virutas
◪ pistola de aire comprimido
◪ Pistola de agua para limpieza
◪ Caja de herramientas
◪ Manual
Característica de los centros de mecanizado verticales de 3 ejes
1. La base extra ancha y extremadamente estable tiene 4 vías lineales que brindan un soporte sólido para toda la máquina.
2. Eje X, y con 4 y 6 bloques en Guía Lineal (850/1000). Eje X, Y con 6 y 8 bloques sobre Guía Lineal (1200/1400).
3. Husillo de bolas de alta velocidad y precisión.
4. Husillo de alta rigidez.
5. Sistema ATC de estabilidad. (Cambio automático de herramienta)
