Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.
parámetro de la máquina
PARAMETER | |||

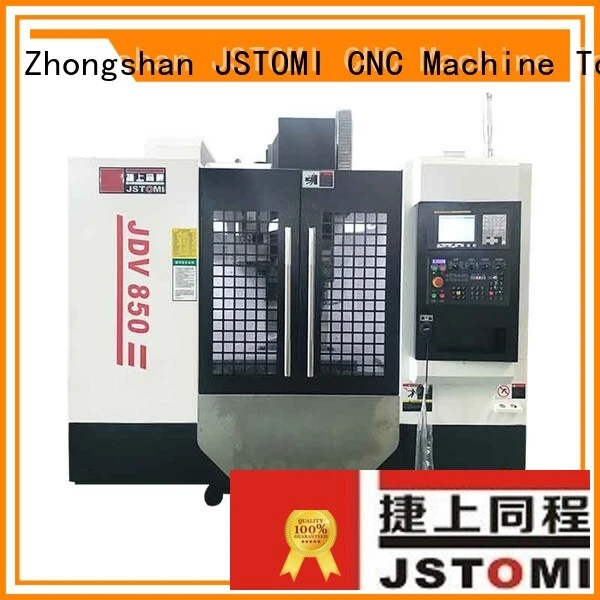

MODEL | UNIT | JDV850 | |
CONTROLLER | NC | SET | MITSUBICHI/FANUC |
TOTAL AXIS | AXIS | 3 | |
TABLE | TABLE SIZE | MM | 1000*500 |
TABLE LOAD | KG | 600 | |
T-SLOT | MM | 5-18*100 | |
TRAVEL | X AXIS | MM | 800 |
Y AXIS | MM | 500 | |
Z AXIS | MM | 500 | |
SPINDLE | SPINDLE TAPPER | MM | BT40 |
MAX.SPINDLE SPEED | RPM/MIN | 10000/12000/15000 | |
SPINDLE DRIVEN TYPE | TYPE | tipo de correa/conexión directa | |
SPINDLE CENTER TO MACHINE SPINE | MM | 570 | |
SPINDLE END FACE TO TABLE | MM | 120-620 | |
GUIDE RAIL | X/Y/Z AXIS BALL SCREW | MM | 3616/3616/3616 |
X/Y/Z AXIS GUIDE RAIL | carril guía lineal | ||
MOTOR | X/Y/Z AXIS MOTOR CONNECT TYPE | TYPE | directo |
SPINDLE MOTOR | KW | 7.5/11 | |
X/Y/Z AXIS SERVO MOTOR | KW | 3/3/3 | |
COOLANT PUMP MOTOR | W | 750W*2 | |
FEEDING RATE | X/Y/Z WORKING RATE | M/MIN | 10/10/10 |
X/Y/Z RAPID SPEED | M/MIN | 48/48/48 | |
POWER/AIR PRESSURE | AIR PRESSURE | KG/CM² | 6kg/cm² |
POWER SUPPLY | kvá | 20kvá | |
ACCURACY | POSITIONING ACCURACY | MM | ±0.005/300 |
REPOSITIONING ACCURACY | MM | ±0.005/300 | |
SPEC | NET WEIGHT | T | 5.2 |
DEMENSION | MM | 2500*2650*3000 |
Accesorio estándar
◪ Golpeteo de rigidez
◪ Lámpara de trabajo doble
◪ Soplo de aire en la punta del husillo
◪ lubricación automática
◪ Intercambiador de calor para armario eléctrico.
◪ Lámpara de advertencia
◪ Perno de anclaje
◪ Cobertura completa
◪ Sistema de agua refrigerante
◪ Depósito de agua y depósito de virutas
◪ pistola de aire comprimido
◪ Pistola de agua para limpieza
◪ Caja de herramientas
◪ Manual
